УЗДП, или устройство защитного отключения при дуге следит за электрическим «поведением» в проводке, распознает характерные признаки опасной дуги и очень быстро отключает питание, чтобы проводка не прогорела и не вызвала пожар. Что это означает? Разберем пошагово.

1. Что такое опасная дуга?
   Электрическая дуга — это плазменный разряд, возникающий при нарушении целостности изоляции или при плохом контакте между проводниками. В бытовой электропроводке это может происходить, например, при:

• обрыве провода внутри стены,
• ослабленном винтовом соединении в розетке,
• механическом повреждении кабеля.

Такая дуга — не кратковременная искра, а длительный разряд с температурой до 4000 °C, способный оплавить изоляцию, воспламенить древесину, пластик или пыль. Именно дуговые пробои становятся скрытой, но частой причиной бытовых пожаров, особенно в старом или неграмотно смонтированном электрооборудовании.

2. Как УЗДП «видит» дугу?
   УЗДП не измеряет напряжение, а анализирует форму тока в защищаемой линии. При нормальной работе ток синусоидален (в сети переменного тока 50 Гц). При возникновении дуги форма сигнала искажается:

• появляются высокочастотные компоненты (до единиц мегагерц),
• формируются характерные импульсные выбросы,
• наблюдаются нестабильность амплитуды и резкие фронты.

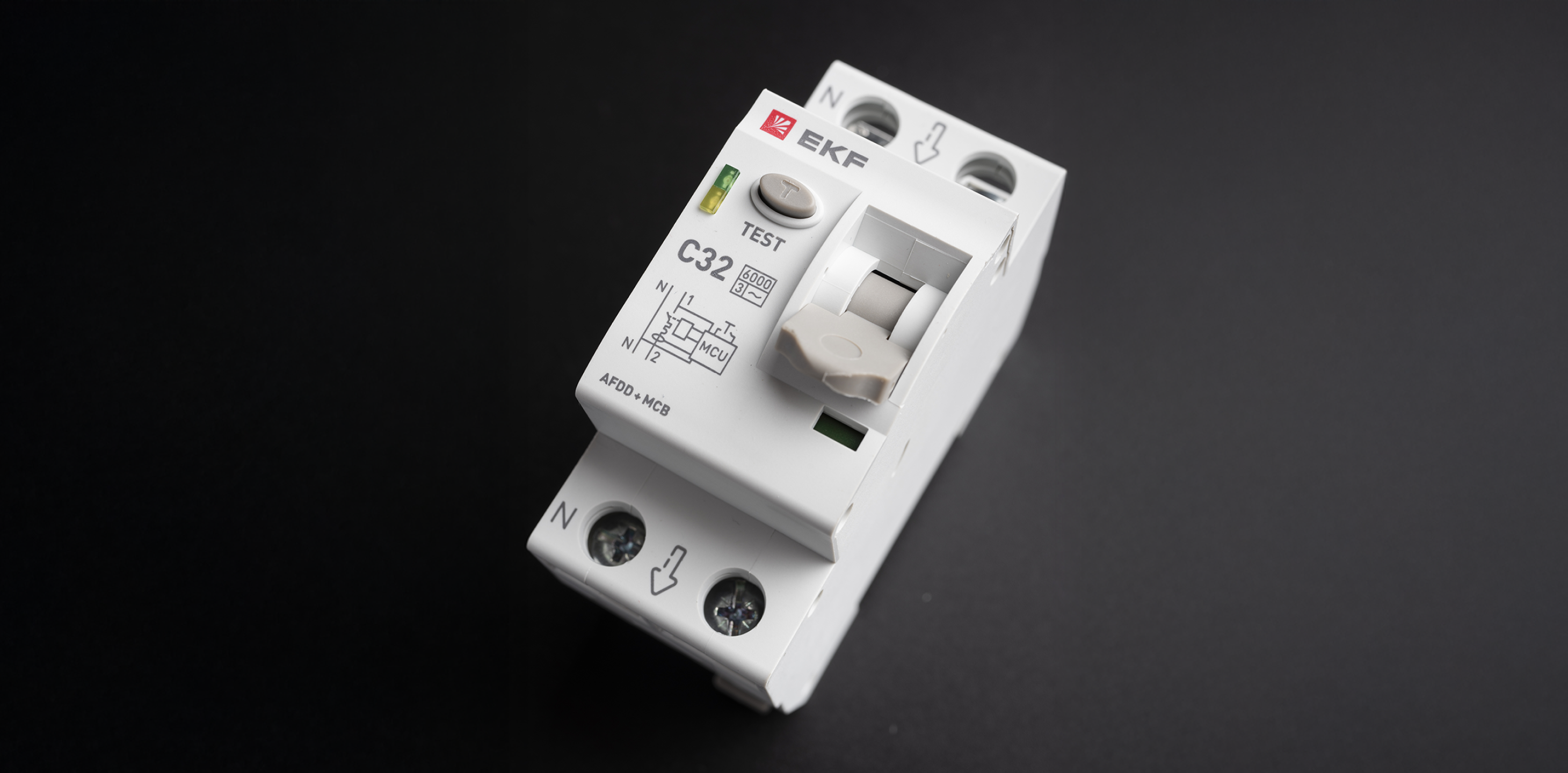

Современные УЗДП, включая линейку PROXIMA бренда EKF, используют цифровую обработку сигнала (ЦОС): с помощью аналогово-цифрового преобразователя, полосовых фильтров и алгоритмов распознавания устройство выделяет эти аномалии и сопоставляет их с известными «портретами» дуги.

3. Типы дуг и их обнаружение
   Различают два ключевых режима дугового пробоя:

• Параллельная дуга — между фазным и нулевым (или заземляющим) проводником.
  Характеризуется резким скачком тока, хорошо улавливается как УЗДП, так и обычными автоматами.

• Серийная дуга — возникает в последовательной цепи, например, в месте плохого контакта.
  Средний ток может оставаться в пределах нормы, но форма сигнала содержит характерные ВЧ-импульсы.

Именно этот тип дуги наиболее коварен и трудноуловим, но современные УЗДП, включая PROXIMA, способны его детектировать благодаря высокочастотному анализу.

4. Реакция УЗДП: как предотвращается пожар
   Как только алгоритм распознает устойчивую дугу (по совокупности параметров: частота импульсов, их форма, длительность и повторяемость), устройство отдает команду на отключение автоматического выключателя. В УЗДП типа PROXIMA это реализовано через встроенное реле, управляющее механизмом отключения.

Время реакции — от 0.03 до 1–2 секунд, в зависимости от характеристик дуги. Этого достаточно, чтобы прервать процесс нагрева до возникновения устойчивого горения.

5. Как фильтруются ложные срабатывания?
   Критически важный аспект — устойчивость к ложным сигналам. Такие помехи могут создавать щеточные двигатели (дрели, пылесосы), переключение реле, импульсные блоки питания.

УЗДП PROXIMA и другие современные устройства применяют многоуровневую фильтрацию:

• временные окна анализа (одиночный импульс игнорируется);
• комплексные пороги (отключение происходит только при одновременном выполнении нескольких условий).
• адаптивные алгоритмы (в более продвинутых моделях устройство может «учиться» на типичных нагрузках).
  Таким образом, обеспечивается баланс между чувствительностью и селективностью.

УЗДП не заменяет качественный монтаж, исправную изоляцию или правильный подбор защитных аппаратов. Это — дополнительный уровень безопасности, направленный на обнаружение скрытых, неочевидных неисправностей, которые не «ловятся» ни автоматом, ни УЗО.

Важно:

Использовать только сертифицированные УЗДП, соответствующие ГОСТ Р 58842–2020.
Устанавливать их в комплексе с автоматическими выключателями и УЗО, согласно ПУЭ и СП 256.1325800.2016.
При частых отключениях — не отключать УЗДП, а проводить диагностику цепи.
