EKF

100% защита Вашего жилища
от пожара

Устройство защиты от дугового пробоя УЗДП PROxima EKF

ГОСТ 62606-2016

УЗДП PROxima EKF предназначен для:

Снижения риска возгорания под воздействием токов дугового замыкания
Обнаружения и ограничения тока дуги для предупреждения пожара
Защиты от аварийных сверхтоков короткого замыкания
Защиты от токов перегрузки

Причины возникновения дугового пробоя

более 80% пожаров в жилых помещениях возникают из-за дугового пробоя

Ослабленный контакт

Ослабленный контакт

Механическое повреждение кабеля

Механическое повреждение кабеля

Передавленный кабель

Передавленный кабель

Неполноценный контакт

Неполноценный контакт

Повреждение грызунами

Повреждение грызунами

Механическое повреждение изоляции

Механическое повреждение изоляции

Скрутка Al-Cu

Скрутка Al-Cu

Дефект кабеля

Дефект кабеля

Повреждение или старение изоляции

Повреждение или старение изоляции

Кабель с заниженным сечением

Кабель с заниженным сечением

Третий этап защиты

АВ и УЗО НЕ ЗАЩИЩАЮТ электрическую цепь от ДУГОВОГО ПРОБОЯ

Тип искрения Автоматический выключатель УЗО УЗДП
Параллельное искрение:
фаза-земля
Не сработает при недостаточном Iкз Не сработает при недостаточном Iкз Разомкнет электрическую цепь
Параллельное искрение:
фаза-нейтраль
Не сработает при недостаточном I∆n Не сработает Разомкнет электрическую цепь
Последовательное искрение
(плохой контакт)
Не сработает Не сработает Разомкнет электрическую цепь

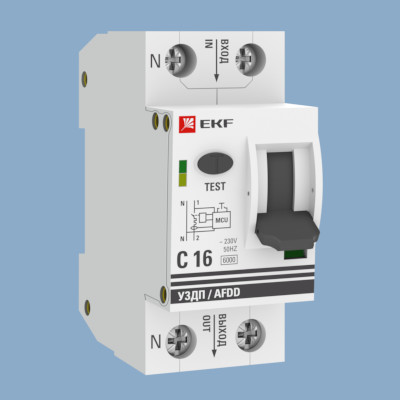

Алгоритм работы УЗДП

Алгоритм работы УЗДП заключается в постоянном отслеживании синусоиды тока и напряжения дуги с помощью микроконтроллера:

  • идентификация дуги
  • анализа помех
  • фильтрации сигналов
  • вычислений тонких параметров электрических сигналов
  • отключение нагрузки

Технические характеристики

  • Номинальное напряжение – 230В
  • Номинальный рабочий ток – (6), (10), 16, 20, 25, 32 А
  • Номинальная частота сети – 50 Гц
  • Время-токовая характеристика расцепления – (B), C
  • Номинальное выдерживаемое импульсное напряжение – 4 кВ
  • Предельная коммутационная способность – 6000 А
  • Подключение питания сверху
  • Поперечное сечение подключения однопроволочного (жесткого) провода  – 1–25 мм²
  • Подключение по шине PIN/FORK<
  • Диапазон предельных рабочих температур от –25 до +40°С
Технические характеристики
