Рекомендованная розничная цена 586 ₽ за шт
Базовая цена 781 ₽ за шт
5 860 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Сечение жилы СИП, мм² | 2x25-35; 4x16-120 |
| Разрушающая нагрузка, кН | 7 |
| Материал изделия | Оцинкованная сталь/армированная пластмасса |
| Защитное покрытие поверхности | Гальваническое/электролит. цинковое покрытие |
| Материал | Сталь/пластик |
| Количество кабелей | 4 |
| Диаметр натяжного троса/кабеля, мм | 16...120 |
| Серия | EKF |
| Гарантийный срок эксплуатации, лет | 7 |
| Температура эксплуатации, °C | -60...+50 |
| Температура монтажа, °C | -20...+50 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 60 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216079561 | 4690216079554 | 14690216079551 |
| Вес брутто, кг | 0.1900 | 1.8720 | 11.8280 |
| Объем, м³ | 0.00066000 | 0.00767300 | 0.05473500 |
| Длина, м | 0.1100 | 0.3810 | 0.4470 |
| Ширина, м | 0.0800 | 0.2120 | 0.3100 |
| Высота, м | 0.0750 | 0.0950 | 0.3950 |
Описание

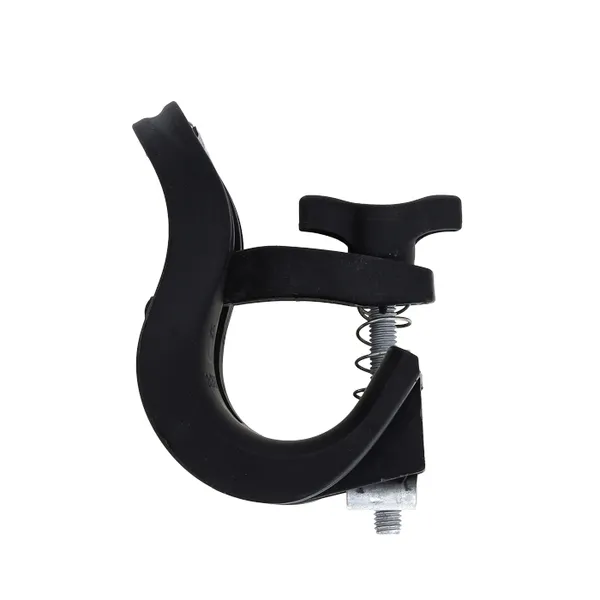

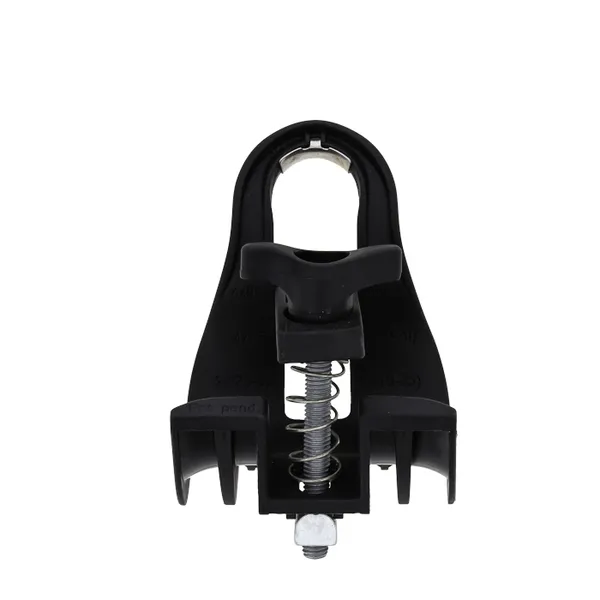

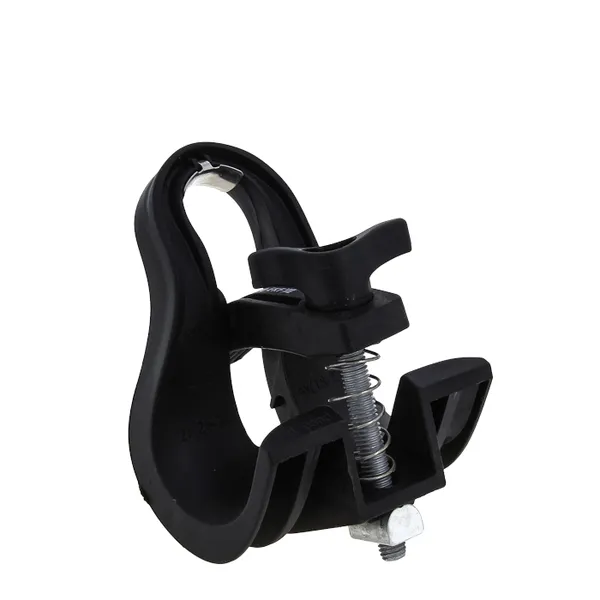

Поддерживающий зажим типа so-270 предназначен для поддерживающего крепления СИП-4 на опорах при углах отклонения до 30 градусов. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Сертификат соответствия РОСС RU.04РИД0.ОСП06.С01311 (PDF, 2.5 МБ)
Отказное письмо (PDF, 1.8 МБ)
Паспорт «Зажим промежуточный SO270» (PDF, 86.3 КБ)
Мастер-каталог «Зажимы поддерживающие для СИП-4 EKF» (PDF, 253.5 КБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
