Рекомендованная розничная цена 343 ₽ за шт
Базовая цена 458 ₽ за шт
6 860 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Сечение жилы СИП, мм² | 4х16-120 |
| Разрушающая нагрузка, кН | 6 |
| Материал изделия | Оцинкованная сталь/армированная пластмасса |
| Защитное покрытие поверхности | Непрерывное холодное цинкование |
| Материал | Сталь/пластик |
| Количество кабелей | 4 |
| Диаметр натяжного троса/кабеля, мм | 16...120 |
| Серия | EKF |
| Гарантийный срок эксплуатации, лет | 7 |
| Температура эксплуатации, °C | -60...+50 |
| Температура монтажа, °С | -20...+50 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 5 | 20 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216491875 | 4690216491882 | 14690216491872 |
| Вес брутто, кг | 0.7000 | 1.0000 | 6.9790 |
| Объем, м³ | 0.00100000 | 1.00000000 | 0.01654200 |
| Длина, м | 0.1000 | 1.0000 | 0.3340 |
| Ширина, м | 0.1000 | 1.0000 | 0.3020 |
| Высота, м | 0.1000 | 1.0000 | 0.1640 |
Описание

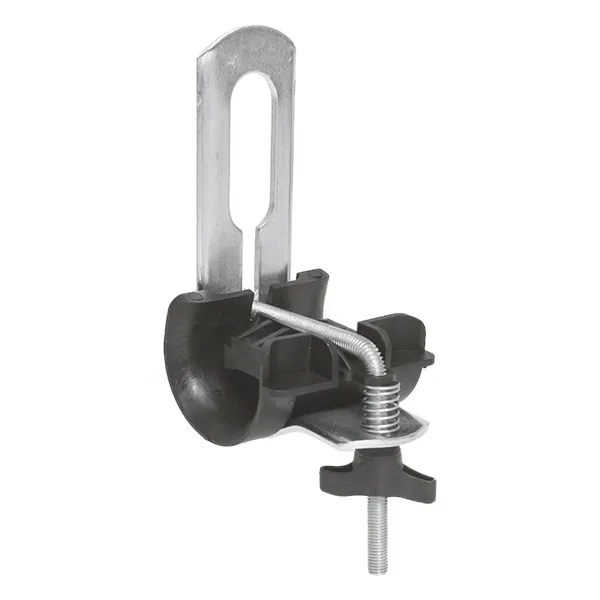

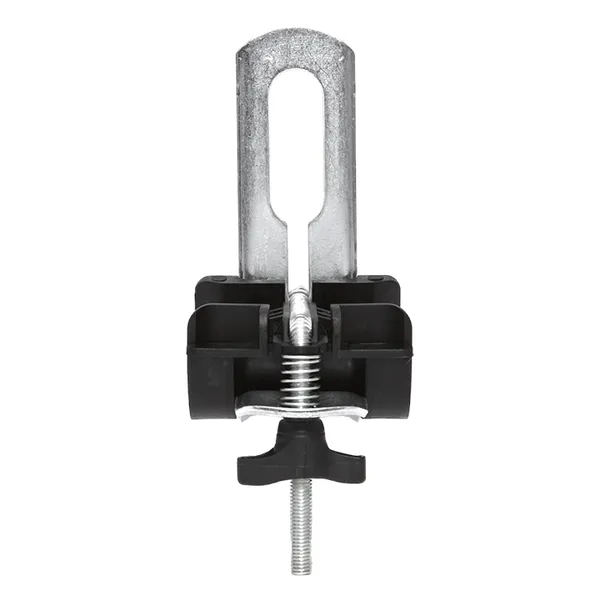

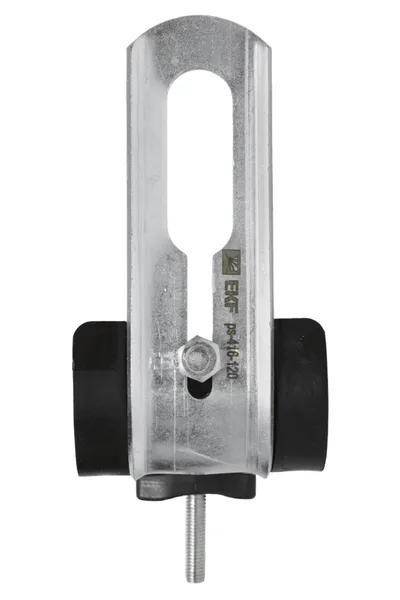

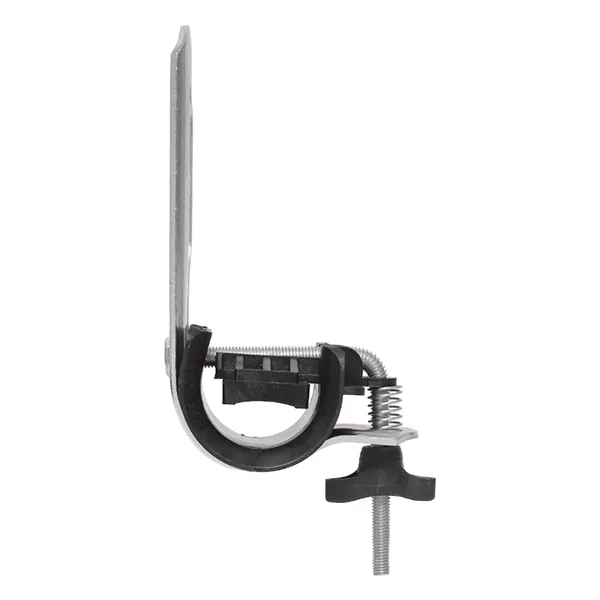

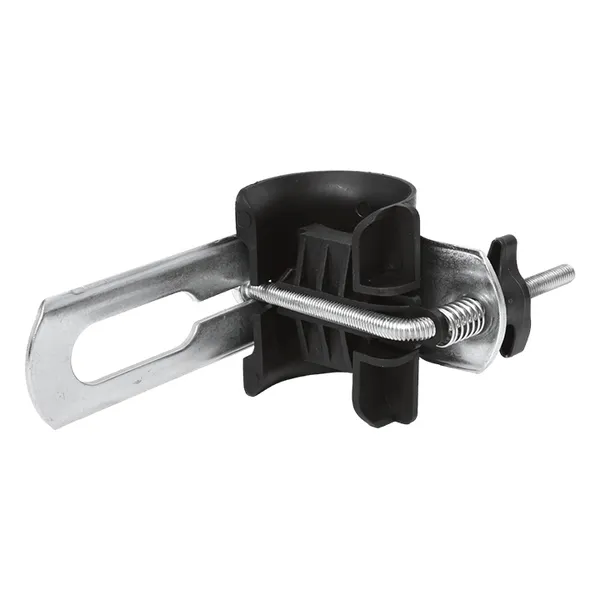

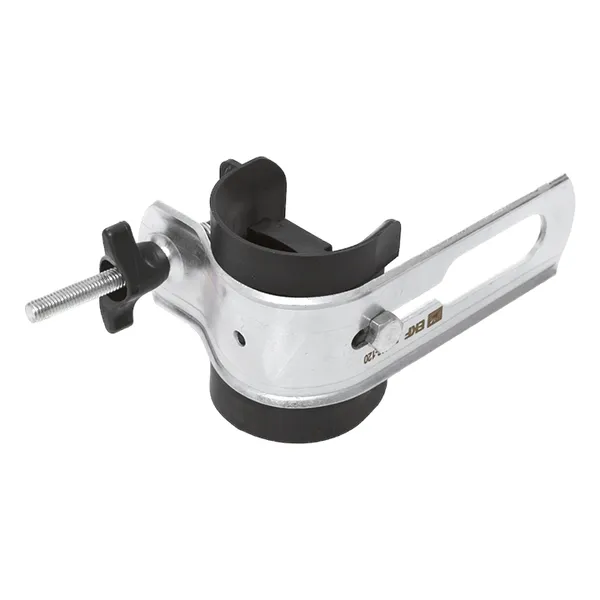

Поддерживающий зажим типа ps-416-120 предназначен для поддерживающего крепления СИП-4 на опорах при углах отклонения до 30 градусов. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Сертификат соответствия РОСС RU.04РИД0.ОСП06.С01311 (PDF, 2.5 МБ)
Отказное письмо (PDF, 1.9 МБ)
Паспорт «Зажим поддерживающий PS416-120 4х16-120 мм² EKF» (PDF, 94.4 КБ)
Мастер-каталог, раздел «Зажимы поддерживающие для СИП-4 EKF» (PDF, 253.5 КБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
