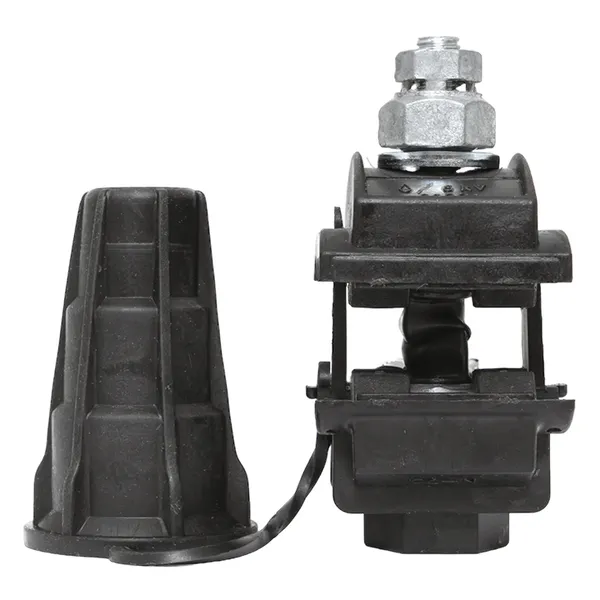

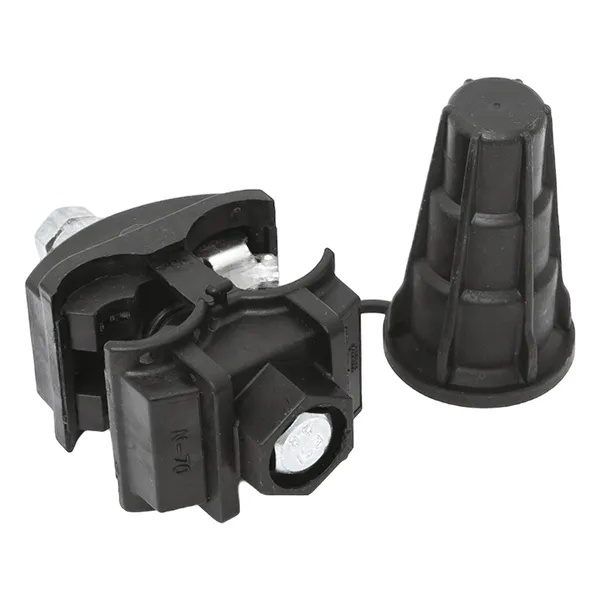

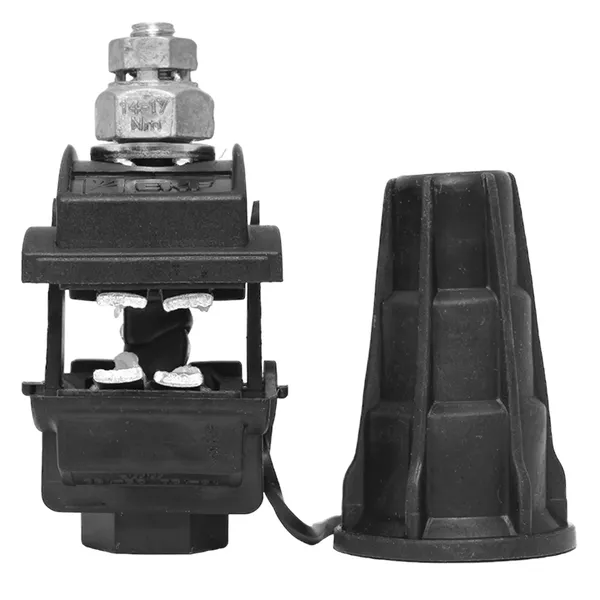

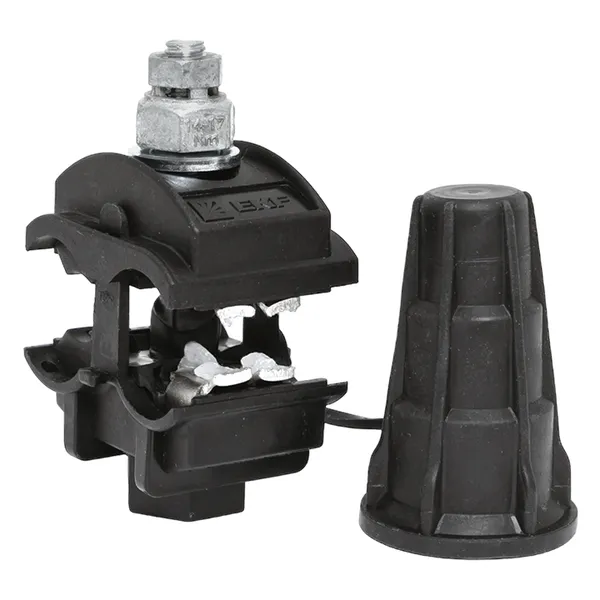

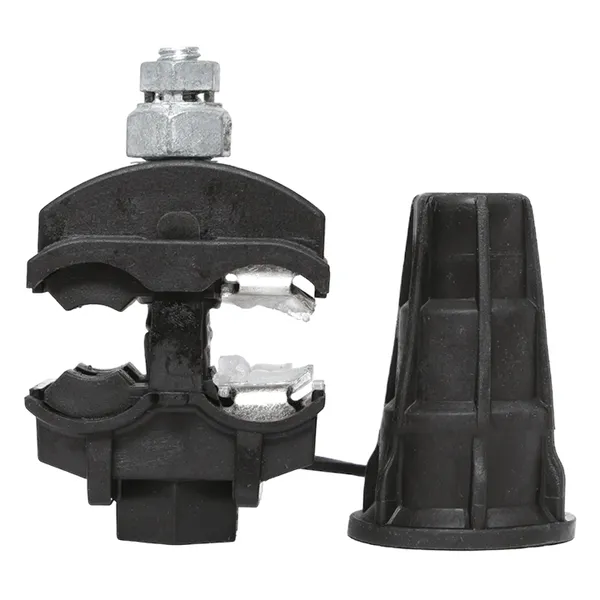

Зажим прокалывающий ответвительный N70 25-150 мм2 /16-120 мм2 (голый провод / СИП) EKF
/products/5BB12A07CC5D0CB7C6959B2AD84BFA93.jpg)
/products/5F15B60B71C49C1320E2D913C9A9005C.jpg)
/products/3B64EB14AE4B8D3AA679CA1F38E6268C.jpg)
/products/4ED3AF55E43E33CD088A00E702069AC6.jpg)
/products/2C07846F71405284DB182F608C0F6925.jpg)
/products/C48B76F87B8AC8035CDCB98D11841846.jpg)
/products/5BB12A07CC5D0CB7C6959B2AD84BFA93.jpg)
/products/5F15B60B71C49C1320E2D913C9A9005C.jpg)
/products/3B64EB14AE4B8D3AA679CA1F38E6268C.jpg)
/products/4ED3AF55E43E33CD088A00E702069AC6.jpg)
/products/2C07846F71405284DB182F608C0F6925.jpg)
/products/C48B76F87B8AC8035CDCB98D11841846.jpg)
Рекомендованная розничная цена 674 ₽ за шт
Базовая цена 898 ₽ за шт
1 348 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. поперечное сечение магистрали, мм² | 25...150 |
| Номин. поперечное сечение ответвления, мм² | 16...120 |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Да |
| Материал проводника магистрали | Алюминий |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Температура монтажа, °C | -20...50 |
| Температура эксплуатации, °C | -60...50 |
| Гарантийный срок эксплуатации | 7 лет |
| Гарантийный срок хранения | 7 лет |
| Материал изделия | Стеклоармированный полиамид |
| Материал контактных пластин | Алюминиевый сплав |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
| Тип изделия/компонента | Зажим изолированный |

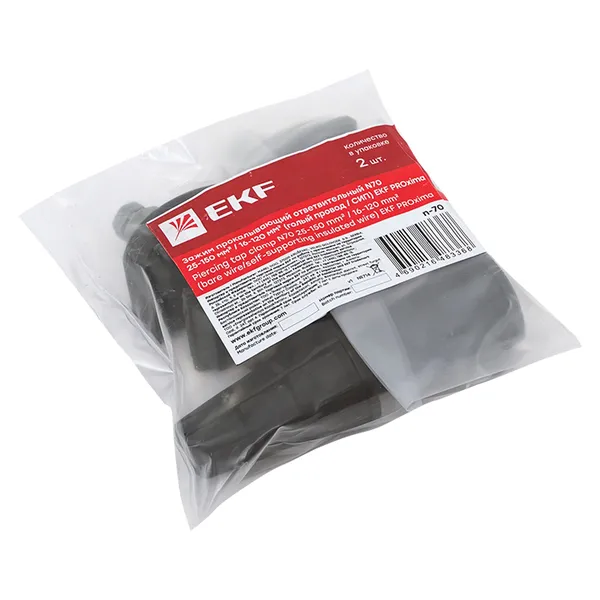

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 2 | 32 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216483351 | 4690216483368 | 14690216483358 |
| Вес брутто, кг | 0.1400 | 0.2590 | 4.4930 |
| Объем, м³ | 0.00016000 | 0.00074000 | 0.01827700 |
| Длина, м | 0.0500 | 0.0890 | 0.3070 |
| Ширина, м | 0.0400 | 0.1770 | 0.4050 |
| Высота, м | 0.0800 | 0.0470 | 0.1470 |
Описание
Описание
Зажим типа n-70 предназначен для создания герметичного электрического соединения изолированного провода СИП и неизолированного магистрального провода ВЛ. Контакт с изолированным проводом обеспечивается прокалыванием изоляции, с неизолированным проводом – прижимной пластиной. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из луженного алюминиевого сплава. На прокалывающие и прижимные элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
