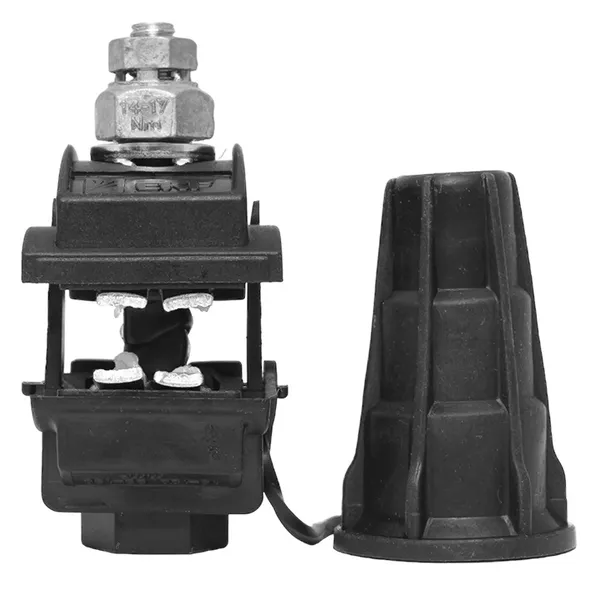

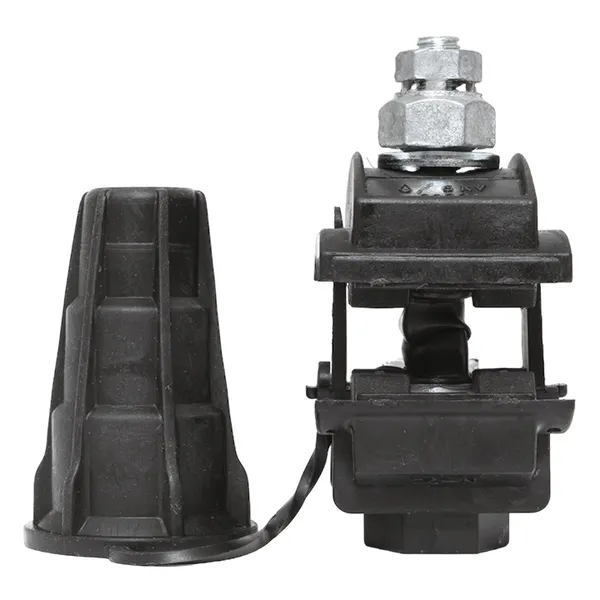

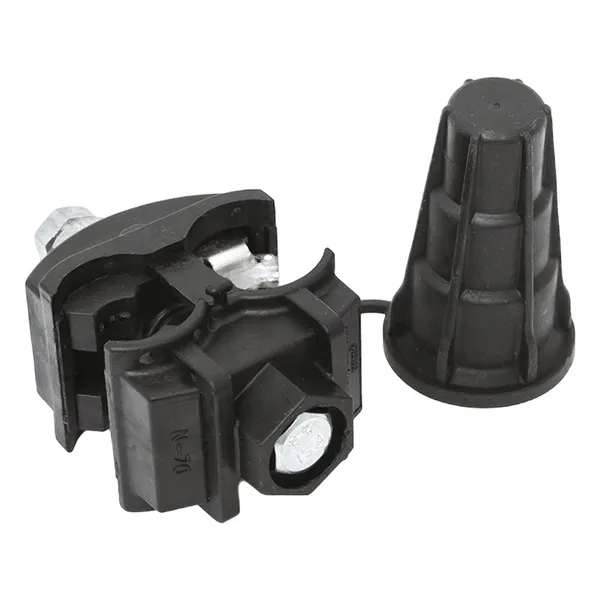

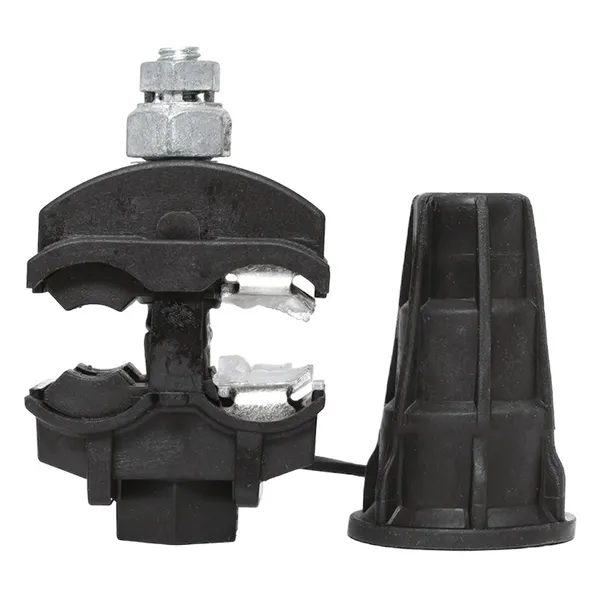

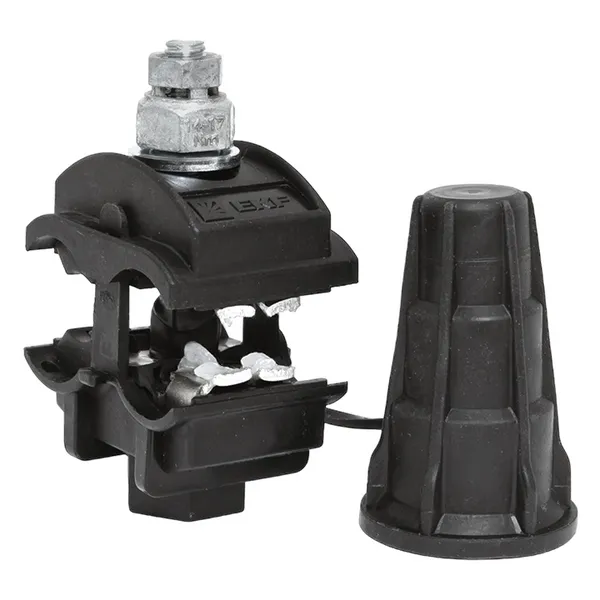

Зажим прокалывающий ответвительный N70 25-150 мм2 /16-120 мм2 (голый провод / СИП) инд. упак. EKF
/products/D273B7D50CE0CDD85C7F5F017C59E9AA.jpg)
/products/CD84C47D4B0EBA30CB17B071723A53F7.jpg)
/products/D5EB265242DC4D4FF1FBF34741975CE2.jpg)
/products/0A1E42E60C720209D71D861057FDB7DE.jpg)
/products/9BA991254C574D05BA67EDCCAF14B956.jpg)
/products/D273B7D50CE0CDD85C7F5F017C59E9AA.jpg)
/products/CD84C47D4B0EBA30CB17B071723A53F7.jpg)
/products/D5EB265242DC4D4FF1FBF34741975CE2.jpg)
/products/0A1E42E60C720209D71D861057FDB7DE.jpg)
/products/9BA991254C574D05BA67EDCCAF14B956.jpg)
Рекомендованная розничная цена 637 ₽ за шт
Базовая цена 849 ₽ за шт
на складах EKF
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Материал проводника магистрали | Алюминий |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Да |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Температура эксплуатации, °C | -60...+50 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Номин. поперечное сечение ответвления, мм² | 16...120 |
| Номин. поперечное сечение магистрали, мм² | 25...150 |
| Температура монтажа, °C | -20...+50 |
| Серия | PROxima |
| Тип изделия/компонента | Зажим изолированный |
| Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
| Гарантийный срок эксплуатации, лет1 | 7 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
| Материал изделия | Стеклоармированный полиамид |
| Материал контактных пластин | Алюминиевый сплав |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 8 | 72 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216572109 | 4690216572222 | 14690216572106 |
| Вес брутто, кг | 0.1400 | 1.3000 | 11.7000 |
| Объем, м³ | 0.00016000 | 0.00240000 | 0.03000000 |
| Длина, м | 0.0500 | 0.0800 | 0.2500 |
| Ширина, м | 0.0400 | 0.1250 | 0.3000 |
| Высота, м | 0.0800 | 0.2400 | 0.4000 |
Описание
Описание
Зажим типа n-70 предназначен для создания герметичного электрического соединения изолированного провода СИП и неизолированного магистрального провода ВЛ. Контакт с изолированным проводом обеспечивается прокалыванием изоляции, с неизолированным проводом – прижимной пластиной. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из луженного алюминиевого сплава. На прокалывающие и прижимные элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Документация и ПО
Сертификаты
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорта
Паспорт «Зажим прокалывающий ответвительный N EKF» (PDF, 80.4 КБ)
Мастер-каталоги
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
Чертежи
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
