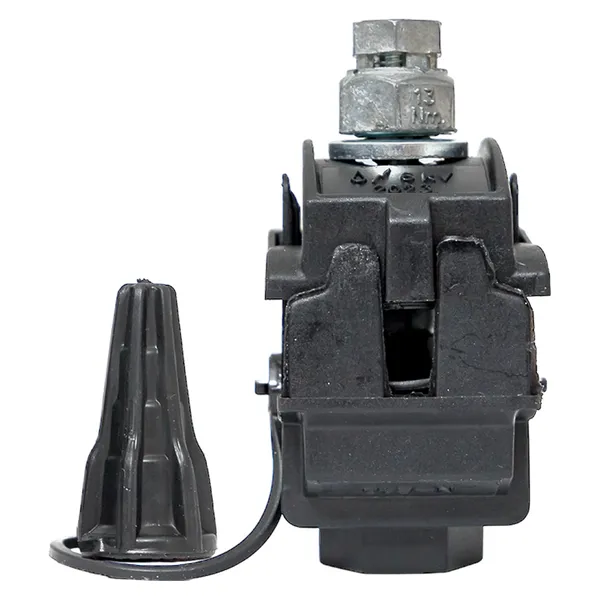

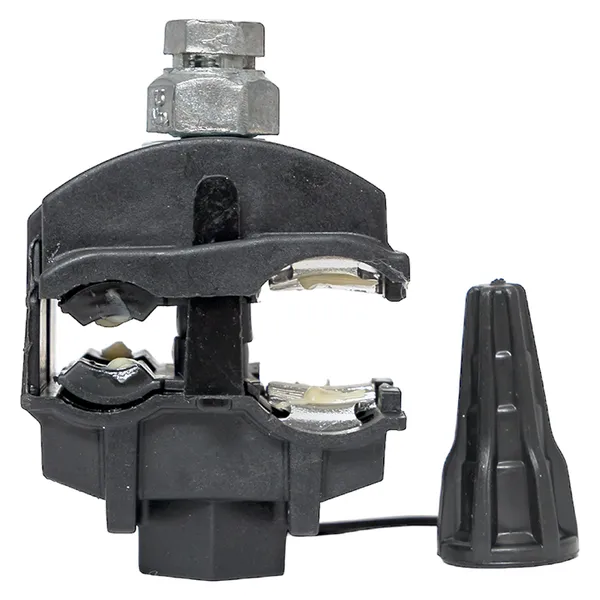

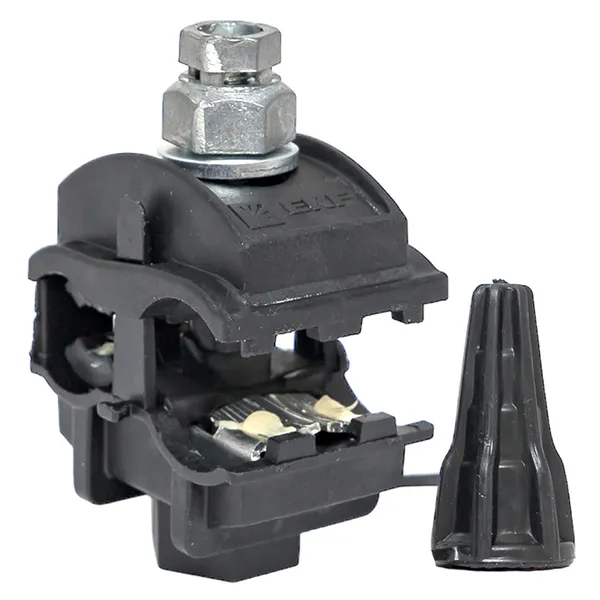

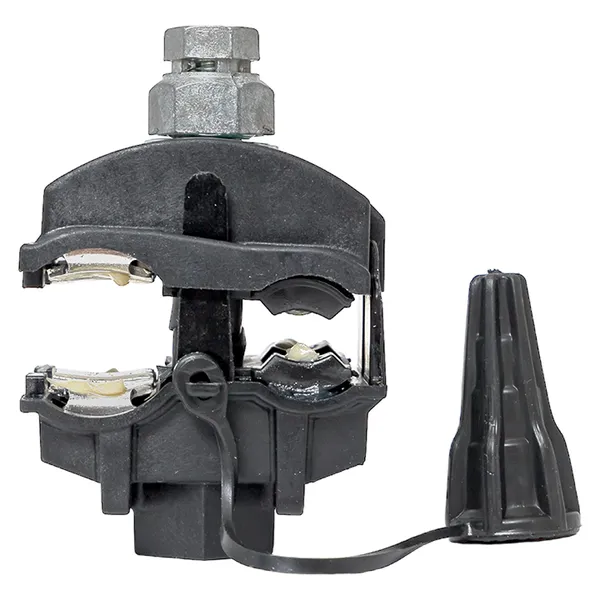

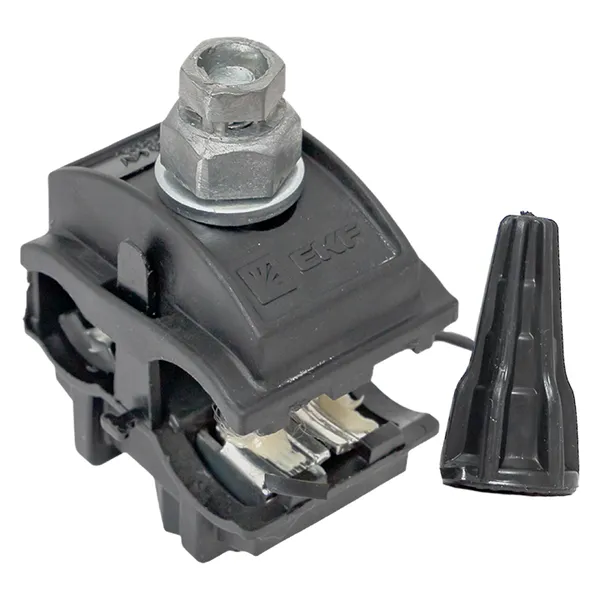

Зажим прокалывающий ответвительный N640 16-120 мм2 / 6-35 мм2 (голый провод / СИП) инд. упак. EKF
/products/B5EA052883E7FDBBCD850035CC68C91E.jpg)
/products/818130043DB37BED7F7F46C14B8A8613.jpg)
/products/AD4E82FCE249C14515EAEA88EE4A2776.jpg)
/products/D30B9A5489FFA8670FBED882D4F5F1DF.jpg)
/products/38EC6AE13DDC046B09DA02CC24D51656.jpg)
/products/69051BA57D213B8CAFE4A791D882C337.jpg)
/products/B5EA052883E7FDBBCD850035CC68C91E.jpg)
/products/818130043DB37BED7F7F46C14B8A8613.jpg)
/products/AD4E82FCE249C14515EAEA88EE4A2776.jpg)
/products/D30B9A5489FFA8670FBED882D4F5F1DF.jpg)
/products/38EC6AE13DDC046B09DA02CC24D51656.jpg)
/products/69051BA57D213B8CAFE4A791D882C337.jpg)
Рекомендованная розничная цена 447 ₽ за шт
Базовая цена 596 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. поперечное сечение ответвления, мм² | 16...35 |
| Номин. поперечное сечение магистрали, мм² | 16...120 |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Материал проводника магистрали | Алюминий |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Да |
| Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Гарантийный срок эксплуатации | 7 лет |
| Гарантийный срок хранения | 7 лет |
| Материал изделия | Стеклоармированный полиамид |
| Материал контактных пластин | Алюминиевый сплав |
| Температура эксплуатации, °C | -60...+50 |
| Температура монтажа, °C | -20...+50 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Логистические параметры

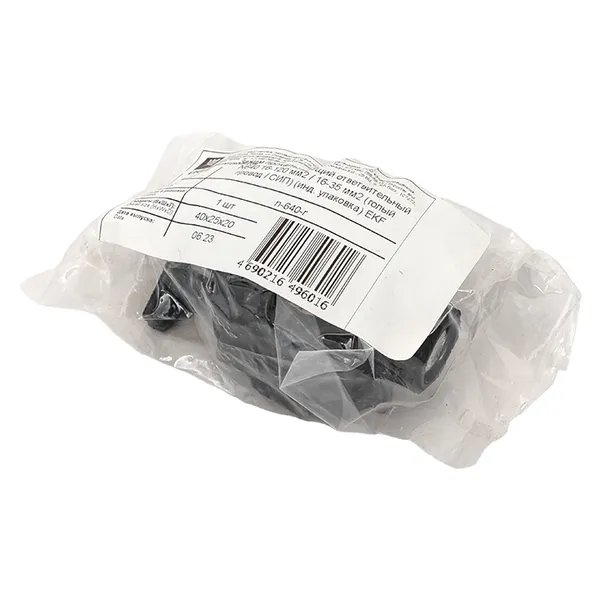

Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 90 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216496016 | 4690216496023 | 14690216496013 |
| Вес брутто, кг | 0.1300 | 1.3650 | 11.8170 |
| Объем, м³ | 0.00002000 | 1.00000000 | 1.00000000 |
| Длина, м | 0.0200 | 1.0000 | 1.0000 |
| Ширина, м | 0.0250 | 1.0000 | 1.0000 |
| Высота, м | 0.0400 | 1.0000 | 1.0000 |
Описание
Описание
Зажим типа n-640 предназначен для создания герметичного электрического соединения изолированного провода СИП и неизолированного магистрального провода ВЛ. Контакт с изолированным проводом обеспечивается прокалыванием изоляции, с неизолированным проводом – прижимной пластиной. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из луженного алюминиевого сплава. На прокалывающие элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
