Зажим прокалывающий ответвительный N640 16-120 мм2 / 6-35 мм2 (голый провод / СИП) EKF
/products/BD128750091439EE9D7863A734DB7D48.jpg)
/products/85FB5A6583388FD90C0207F23E02E340.jpg)
/products/E754BA235681C768784A404CA64D310D.jpg)
/products/70FEAC72C992126F8DC4B4F08BF43805.jpg)
/products/90E9B823C0B2972F92E7E44C99590197.jpg)
/products/E0E116CF83C6BAA860396CB6B5E1B8EB.jpg)
/products/BD128750091439EE9D7863A734DB7D48.jpg)
/products/85FB5A6583388FD90C0207F23E02E340.jpg)
/products/E754BA235681C768784A404CA64D310D.jpg)
/products/70FEAC72C992126F8DC4B4F08BF43805.jpg)
/products/90E9B823C0B2972F92E7E44C99590197.jpg)
/products/E0E116CF83C6BAA860396CB6B5E1B8EB.jpg)
Рекомендованная розничная цена 323 ₽ за шт
Базовая цена 431 ₽ за шт
2 584 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. поперечное сечение магистрали, мм² | 16...120 |
| Номин. поперечное сечение ответвления, мм² | 6...35 |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Да |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Материал проводника магистрали | Алюминий |
| Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Температура монтажа, °C | -20...50 |
| Температура эксплуатации, °C | -60...50 |
| Гарантийный срок эксплуатации | 7 лет |
| Гарантийный срок хранения | 7 лет |
| Материал изделия | Стеклоармированный полиамид |
| Материал контактных пластин | Алюминиевый сплав |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
| Тип изделия/компонента | Зажим изолированный |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|

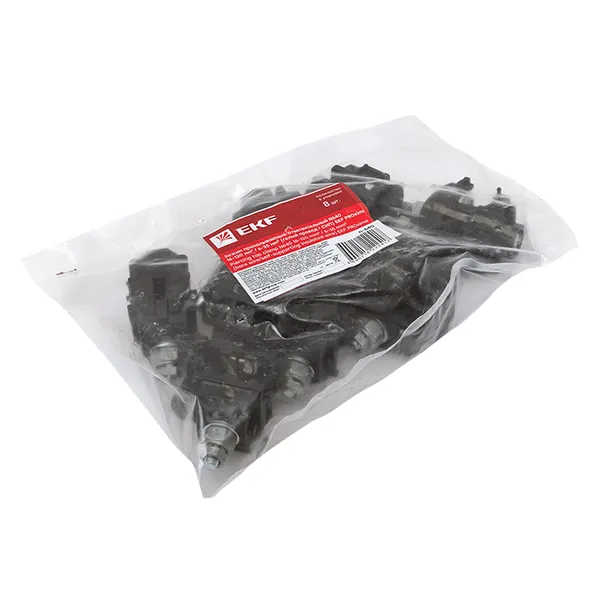

| Количество в упаковке | 1 | 8 | 128 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216222400 | 4690216222417 | 14690216222414 |
| Вес брутто, кг | 0.1300 | 1.0400 | 17.6300 |
| Объем, м³ | 0.00011500 | 0.00195200 | 0.04462500 |
| Длина, м | 0.0470 | 0.0800 | 0.3750 |
| Ширина, м | 0.0350 | 0.0800 | 0.3400 |
| Высота, м | 0.0700 | 0.3050 | 0.3500 |
Описание
Описание

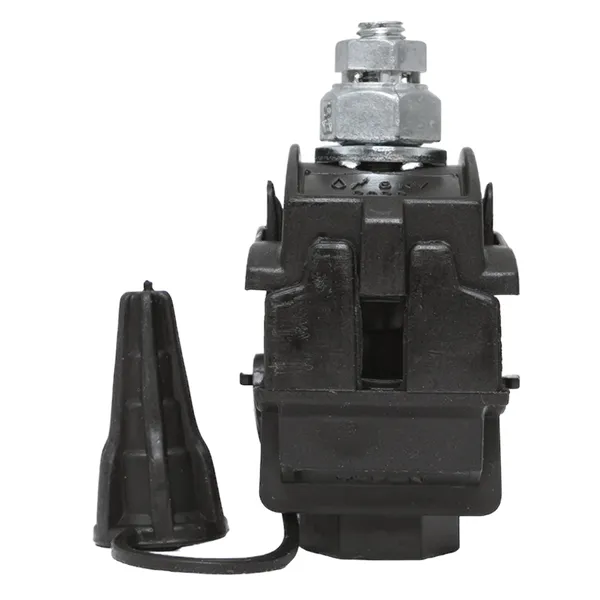

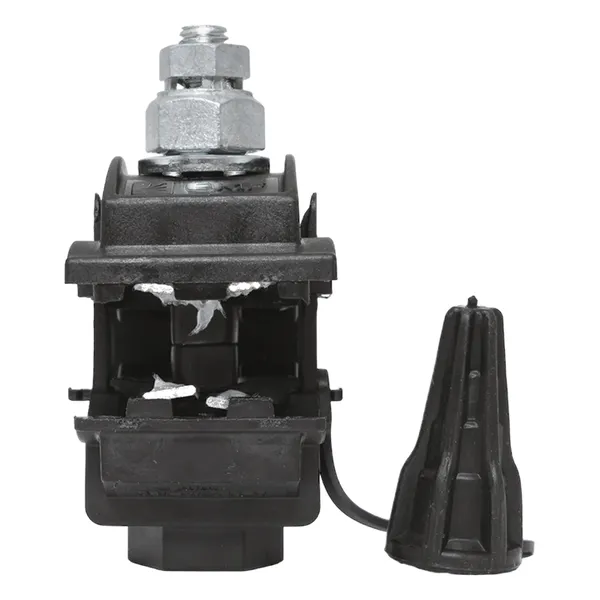

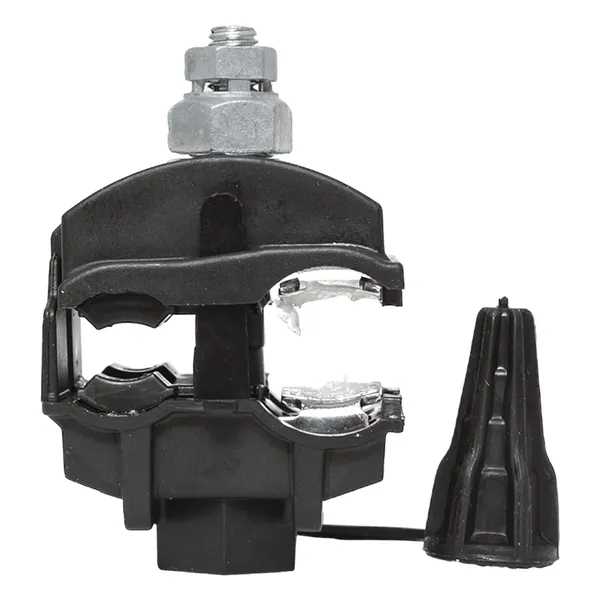

Зажим типа n-640 предназначен для создания герметичного электрического соединения изолированного провода СИП и неизолированного магистрального провода ВЛ. Контакт с изолированным проводом обеспечивается прокалыванием изоляции, с неизолированным проводом – прижимной пластиной. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Контактные пластины изготовлены из луженного алюминиевого сплава. На прокалывающие элементы нанесена контактная смазка. Болт изолирован от контактных деталей зажима. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Документация и ПО
Сертификаты
Отказное письмо (PDF, 1.4 МБ)
Сертификат соответствия РОСС RU.04РИД0.ОСП06.С01311 (PDF, 2.5 МБ)
Паспорта
Паспорт «Зажим прокалывающий ответвительный N EKF» (PDF, 86.0 КБ)
Мастер-каталоги
Мастер-каталог «Зажимы прокалывающие переходные EKF» (PDF, 253.6 КБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
Файлы для скачивания
ПО для проектирования ВЛ nanoCAD 2023 (ZIP, 11.1 МБ)
ПО для проектирования ВЛ nanoCAD 2021-2022 (ZIP, 11.2 МБ)
ПО для проектирования ВЛ AutoCAD 2012-2024 (ZIP, 16.7 МБ)
