Зажим ответвительный влагозащищенный CTW (P71) 16-95 мм2 / 4-50 мм2 EKF
/products/E97F627F03E6E19E8E399FB666CEFF23.png)
/products/CB69B1B68BB4E2CDFC78737FA74A383A.jpg)
/products/E97F627F03E6E19E8E399FB666CEFF23.png)
/products/CB69B1B68BB4E2CDFC78737FA74A383A.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Номин. поперечное сечение магистрали, мм² | 16...95 |
| Номин. поперечное сечение ответвления, мм² | 4...50 |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Да |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Материал проводника магистрали | Алюминий |
| Температура эксплуатации, °C | -60...50 |
| Температура монтажа, °C | -20...50 |
| Гарантийный срок эксплуатации, лет | 7 |
| Серия | PROxima |
| Тип соединения | Винтовое/болтовое соединение с прокалыванием изоляции (IPC) |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Гарантийный срок хранения, лет | 7 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 120 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216086378 | 4690216086361 | 14690216086368 |
| Вес брутто, кг | 0.0708 | 0.7083 | 14.1300 |
| Объем, м³ | 0.00000000 | 0.00001400 | 0.03758400 |
| Длина, м | 0.0016 | 0.0166 | 0.4050 |
| Ширина, м | 0.0020 | 0.0208 | 0.3200 |
| Высота, м | 0.0041 | 0.0416 | 0.2900 |
Описание
Описание

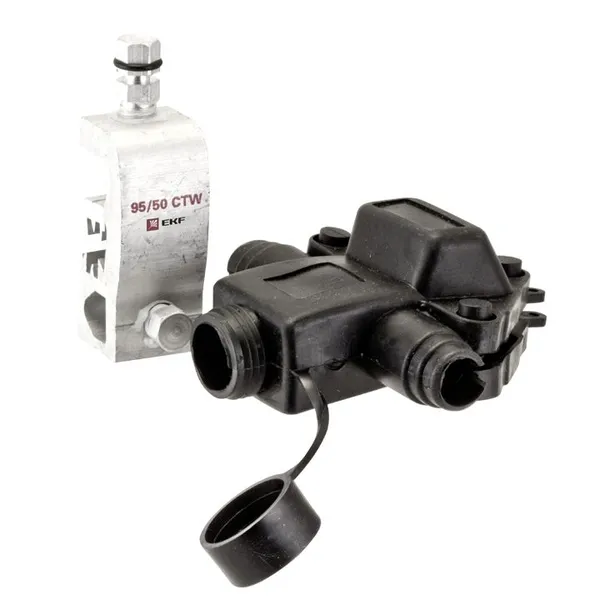

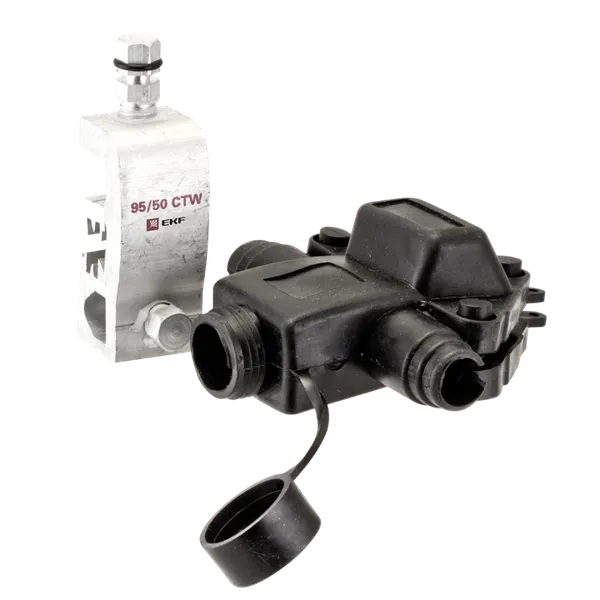

Зажим типа ctw-955 предназначен для электрического соединения изолированного провода со стороны магистрали и неизолированного провода со стороны ответвления Имеют раздельную затяжку болтов на магистральной и ответвительной линии. При подключении ответвительных проводов необходимо зачистить концы от изоляции. Контакт с изолированным проводом магистрали обеспечивается прокалыванием изоляции, с зачищенным проводом – прижимной пластиной. При достижении момента, необходимого для создания надежного электрического контакта, происходит срыв головки болта магистральной линии. Отдельный болт на ответвительной стороне позволяет производить многократное переподключение абонентов, не снимая зажим с магистрали. Поставляется в комплекте с защитным кожухом. На прокалывающие и прижимные элементы нанесена контактная смазка. Зажим и кожух устойчивы к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Документация и ПО
Сертификаты
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорта
Паспорт (PDF, 100.1 КБ)
Мастер-каталоги
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Прочее
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
Программное обеспечение
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
Чертежи
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
