Рекомендованная розничная цена 398 ₽ за шт
Базовая цена 530 ₽ за шт
3 980 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Регулярная |
| Номин. поперечное сечение магистрали, мм² | 16...120 |
| Номин. поперечное сечение ответвления, мм² | 16...120 |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Нет |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Материал проводника магистрали | Алюминий |
| Температура эксплуатации, °C | -60...50 |
| Температура монтажа, °C | -20...50 |
| Гарантийный срок эксплуатации, лет | 7 |
| Серия | PROxima |
| Тип соединения | Винтовое/болтовое соединение |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Гарантийный срок хранения, лет | 7 |
| Материал изделия | Алюминиевый сплав |
| Количетсво болтов | 2 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 80 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216086323 | 4690216086330 | 14690216086337 |
| Вес брутто, кг | 0.1900 | 1.8400 | 15.0400 |
| Объем, м³ | 0.00000004 | 0.00158800 | 0.01697900 |
| Длина, м | 0.0025 | 0.1680 | 0.5020 |
| Ширина, м | 0.0025 | 0.1350 | 0.2270 |
| Высота, м | 0.0062 | 0.0700 | 0.1490 |
Описание

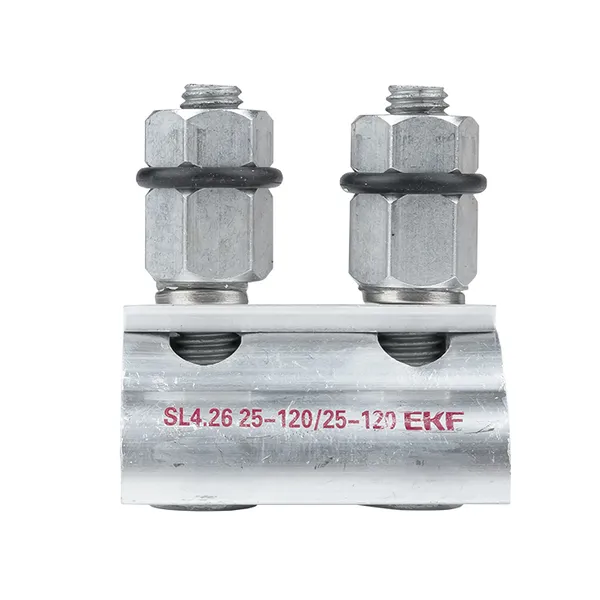

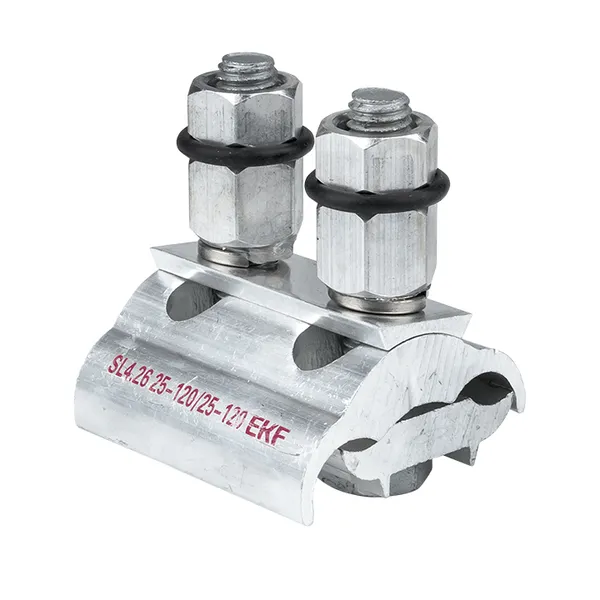

Зажим типа sl-4.26 предназначен для создания электрического соединения неизолированных алюминиевых или стальных проводов. Контакт между проводами осуществляется прижимной пластиной. При достижении момента, необходимого для создания надежного электрического контакта проводов, происходит срыв головки болта. Имеет два болта для увеличения прижимного усилия. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорт «Зажим ответвительный плашечный SL EKF» (PDF, 119.0 КБ)
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
Чертеж «Зажим ответвительный плашечный SL4.26 16-120 мм2 / 16-120 мм2 EKF» (PDF, 17.7 КБ)
