Рекомендованная розничная цена 337 ₽ за шт
Базовая цена 449 ₽ за шт
3 370 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
| Статус | Временно не производится |
| Номин. поперечное сечение магистрали, мм² | 16...150 |
| Номин. поперечное сечение ответвления, мм² | 16...150 |
| Материал проводника ответвления | Алюминий |
| Изолированный зажим | Нет |
| Тип канала зажима проводника магистрали | Открыто с обеих сторон |
| Тип канала зажима проводника ответвления | Открыто с обеих сторон |
| Материал проводника магистрали | Алюминий |
| Температура эксплуатации, °C | -60...50 |
| Температура монтажа, °C | -20...50 |
| Гарантийный срок эксплуатации, лет | 7 |
| Серия | PROxima |
| Тип соединения | Винтовое/болтовое соединение |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Гарантийный срок хранения, лет | 7 |
| Тип изделия/компонента | Зажим плашечный |
| Материал изделия | Алюминиевый сплав |
| Количетсво болтов | 2 |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | УХЛ1 |
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 10 | 90 |
| Единица хранения | Штука | Упаковка | Коробка |
| Штрих-код | 4690216491912 | 4690216491929 | 14690216491919 |
| Вес брутто, кг | 0.1200 | 1.4090 | 12.9110 |
| Объем, м³ | 0.00009000 | 0.00113400 | 0.01272800 |
| Длина, м | 0.0600 | 0.1860 | 0.2020 |
| Ширина, м | 0.0300 | 0.1070 | 0.3580 |
| Высота, м | 0.0500 | 0.0570 | 0.1760 |
Описание

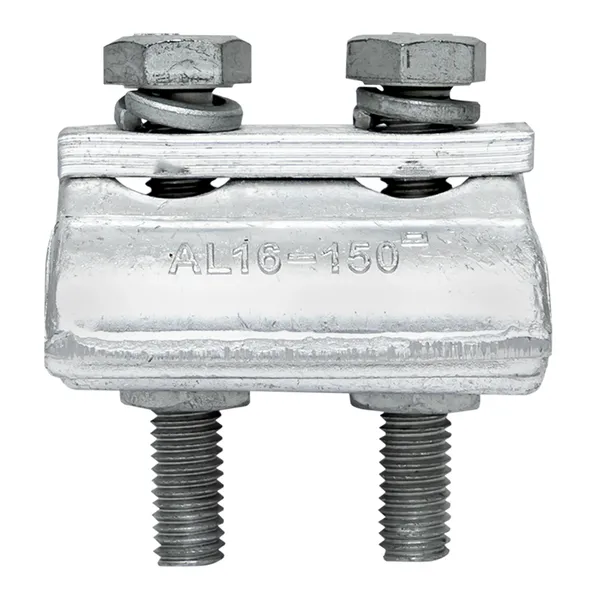

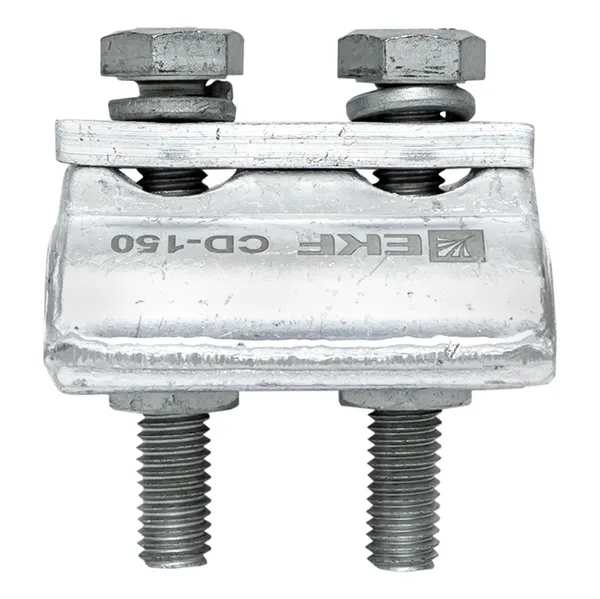

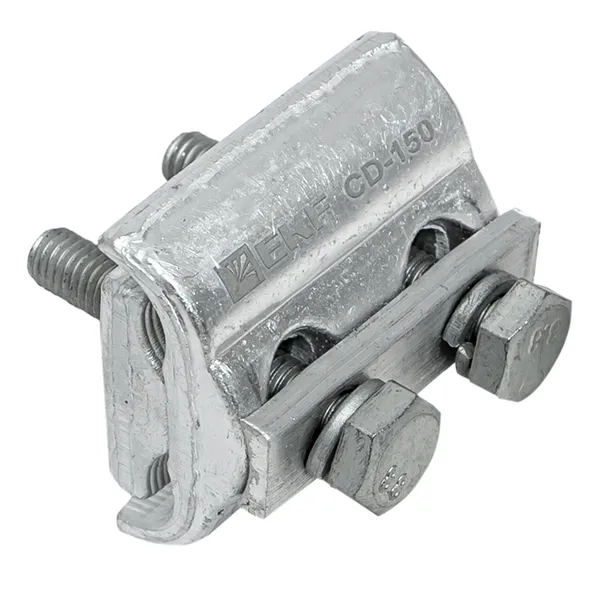

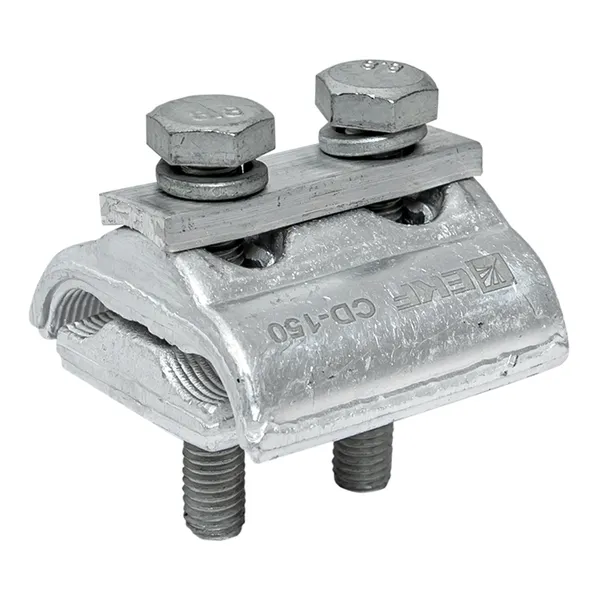

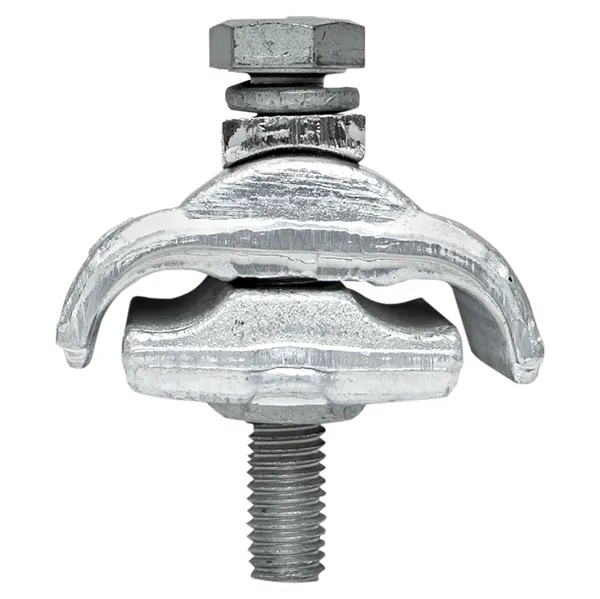

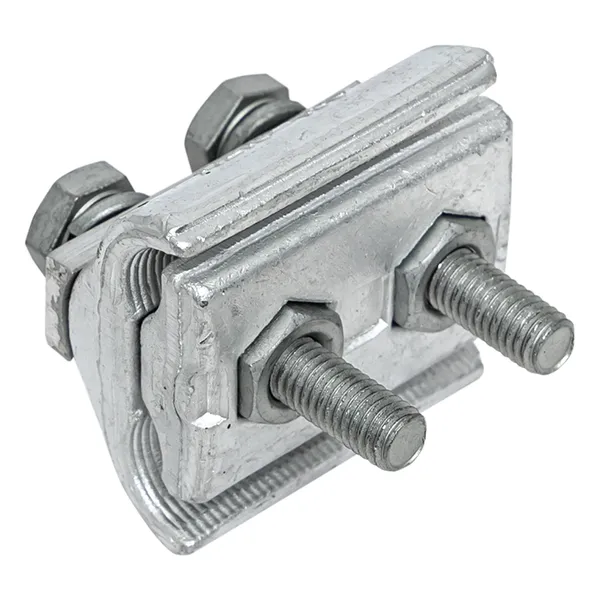

Зажим типа cd-150 предназначен для создания электрического соединения неизолированных алюминиевых или медных проводов. Контакт между проводами осуществляется прижимной пластиной. Зажим устойчив к ультрафиолетовому и солнечному излучению, высоким и низким температурам, коррозии и агрессивным атмосферным воздействиям.
Документация и ПО
Сертификат соответстия № РОCC RU.04РИДО.ОСПО6.C01311 (PDF, 2.5 МБ)
Паспорт «Зажим соединительный плашечный CD EKF» (PDF, 92.3 КБ)
Каталог типовых узлов «Арматура для СИП» (PDF, 4.0 МБ)
Обзор ПО для проектирования ВЛ (PDF, 631.6 КБ)
Инструкция по установке ПО для проектирования ВЛ (PDF, 1.1 МБ)
ПО для проектирования. AutoCAD (ZIP, 20.8 МБ)
ПО для проектирования. nanoCAD (ZIP, 14.5 МБ)
Альбом типовых решений СИП 2025 (PDF, 4.1 МБ)
