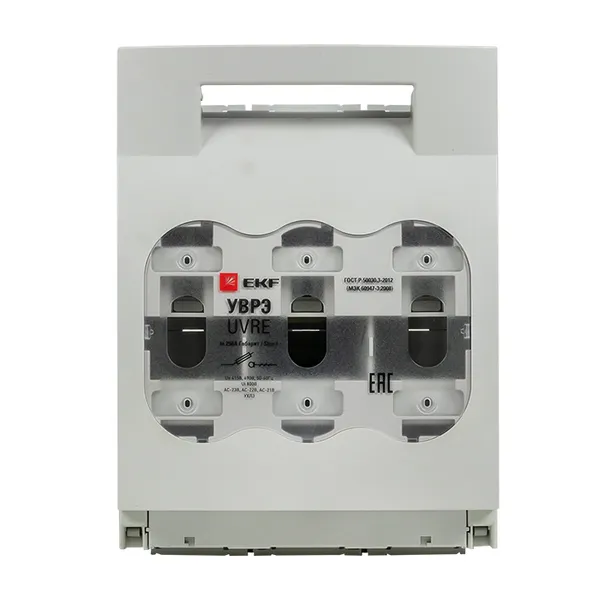

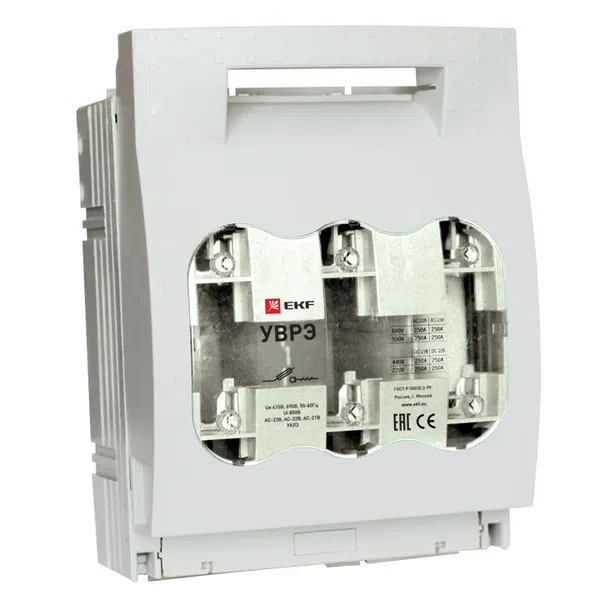

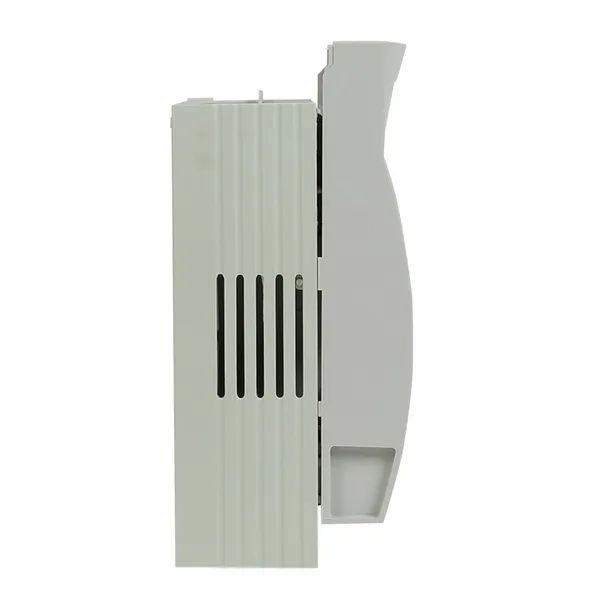

Выключатель-разъединитель УВРЭ 250А откидного типа под предохранители ППН (габ.1) EKF

Артикул скопирован

Рекомендованная розничная цена 6 569 ₽ за шт

Базовая цена 8 759 ₽ за шт

Товар есть в наличии

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Описание

Описание

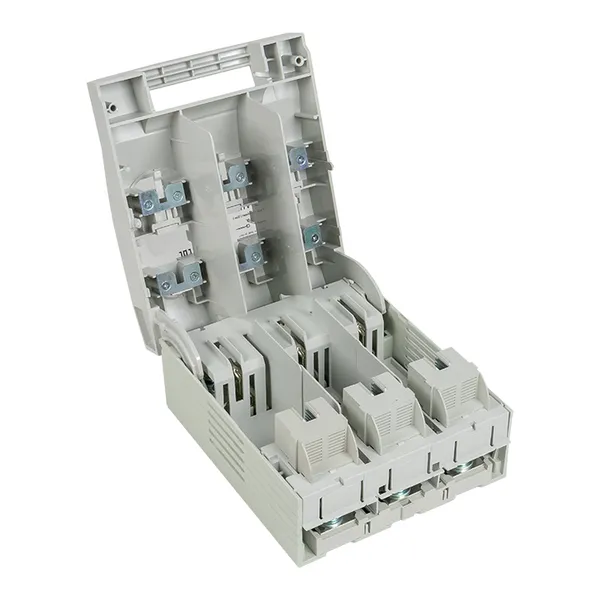

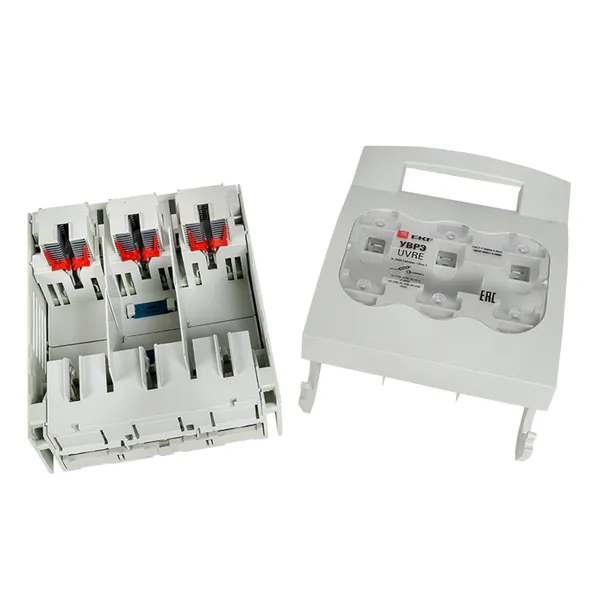

Выключатели-разъединители УВРЭ откидного типа с плавкими предохранителями предназначены для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока номинальным напряжением до 690В частотой 50Гц (предохранители в комплект поставки не включены). Применяются в вводно-распределительных устройствах, распределительных и шкафах управления. Видимый разрыв обеспечивается благодаря откидной крышке, оснащенной держателями предохранителей. При открывании крышки происходит разрыв цепи (первый разрыв происходит в верхней части). Она также выполняет функцию фронтальной защиты от прикосновений. В крышке предусмотрены контрольные отверстия для измерения напряжения и других параметров специальным щупом. Выключатели устанавливаются на монтажную панель. Выключатели могут дополнительно оснащаться электромеханическим дополнительным контактом состояния NO+NC.

Комплектация

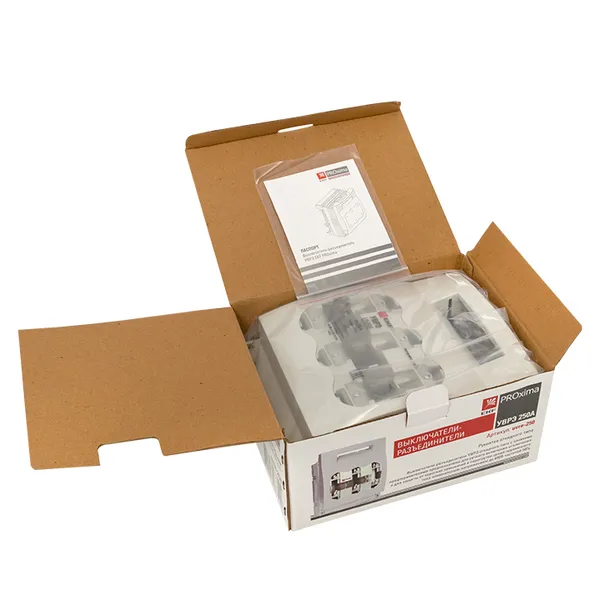

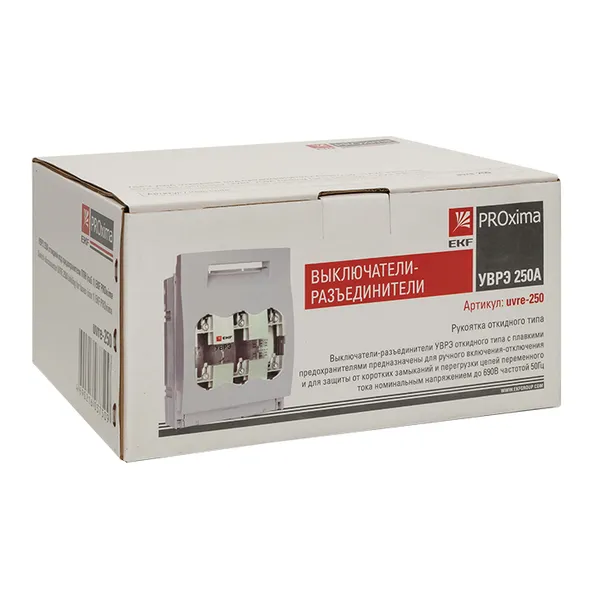

  1. 1. Выключатель-разъединитель серии ВРЭ/УВРЭ. 2. Паспорт. Плавкие предохранители и дополнительные устройства (контакт состояния, выносная рукоятка, замок) в комплект поставки не включены и приобретаются отдельно.

Характеристики

Техническая спецификация

СтатусРегулярная
СерияEKF
Номин. продолжительный ток Iu, А250
Количество полюсов3
Условный номин. ток короткого замыкания Iq, кА105
Степень защиты (IP), передняя сторонаIP30
Тип подключения силовой электрич. цепиБолтовое соединение
Тип элемента управленияПоворотный рычаг
Макс. допустимое раб. напряжение Ue AC, В690
С блокировкой/запираемый (-ая)Нет
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт124
Моторный привод опциональноНет
Номин. раб. напряжение, В400...690
Количество вспомогат. нормально разомкнутых (НО) контактов0
Количество вспомогат. нормально замкнутых (НЗ) контактов0
Количество вспомогат. переключающих контактов0
Моторный привод встроенныйНет
Номин. кратковременно выдерживаемый ток Icw, кА8
Гарантийный срок хранения7
Есть штрихкод на каждой штуке товараДа

Логистические параметры

Индивидуальная
Групповая
Транспортная
Количество в упаковке116
Единица храненияШтукаШтукаУпаковка
Штрих-код4690216037509469021603750914690216037506
Вес брутто, кг2.13302.133012.7980
Объем, м³0.006760000.006760000.03437850
Длина, м0.26000.26000.2600
Ширина, м0.20000.20000.2150
Высота, м0.13000.13000.6150
