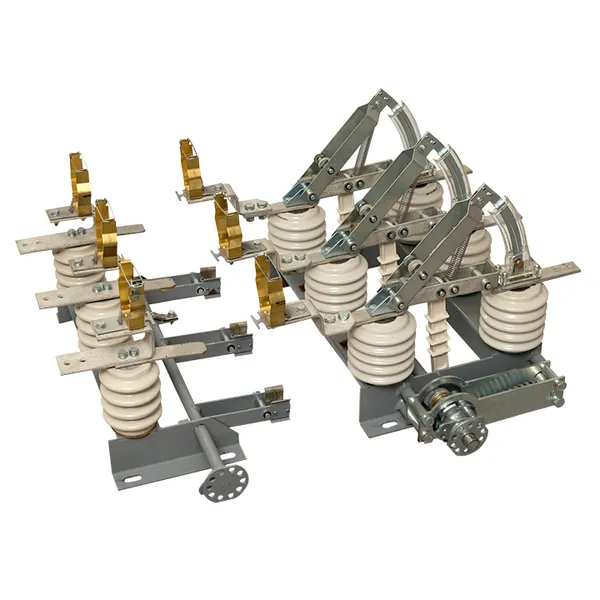

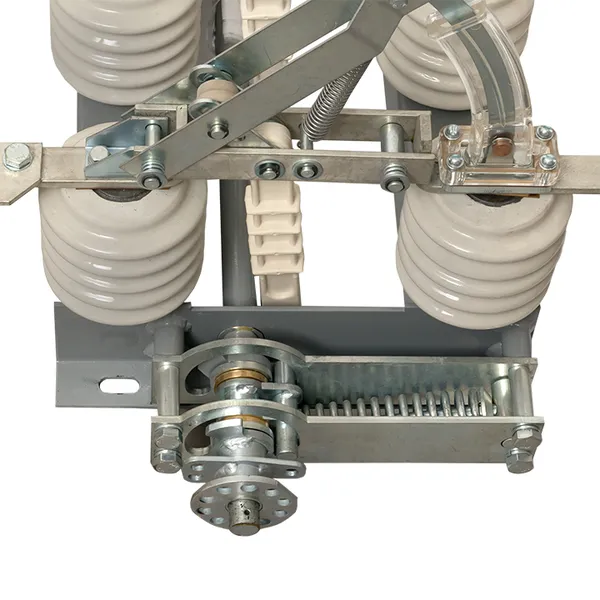

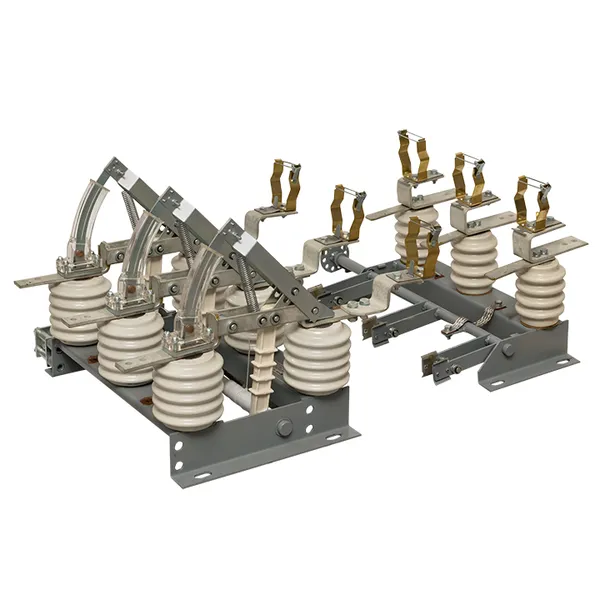

Выключатель нагрузки автогазовый ВНА(п)-10/630-20-IIз-ПТ1.2 УХЛ2 EKF Stingray
/products/C9E302B1CFE77E4F6598BB35C95A2BFB.jpg)
/products/5168801B3FF9955D4B19E2AE6D0D2DDF.jpg)
/products/64C9120543AED08B2AD66485DF77EC6D.jpg)
/products/C9E302B1CFE77E4F6598BB35C95A2BFB.jpg)
/products/5168801B3FF9955D4B19E2AE6D0D2DDF.jpg)
/products/64C9120543AED08B2AD66485DF77EC6D.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Снята с производства
|
| Номин. напряжение, кВ | 10 |
| Номин. ток, А | 630 |
| С предохранителем | Да |
| Количество полюсов | 3-полюсный |
| Серия | Stingray |
| Дистанционное управление | Нет |
| Гарантийный срок хранения, лет | 2 |
| Предварительно собран | Да |
| Гарантийный срок эксплуатации, лет | 3 |
| Тип изоляционного материала | Фарфор |
| Есть штрихкод на каждой штуке товара | Да |
| Ток термической стойкости в течении 3с, кА | 20 |
| Исполнение заземлителя | со стороны шарнирных контактов |
| Исполнение привода | Механический |
| Расположение привода | справа |
| Способ отключения | С воздушной изоляцией |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 6 |
| Единица хранения | Штука | Штука | Коробка |
| Штрих-код | 4690216379678 | 4690216379678 | 4690216438627 |
| Вес брутто, кг | 62.0000 | 62.0000 | 372.0000 |
| Объем, м³ | 0.67200000 | 0.67200000 | 2.30400000 |
| Длина, м | 1.2000 | 1.2000 | 0.8000 |
| Ширина, м | 0.8000 | 0.8000 | 1.6000 |
| Высота, м | 0.7000 | 0.7000 | 1.8000 |
Описание
Описание
Выключатель нагрузки автогазовый переменного тока на напряжение до 10 кВ ВНА предназначен для работы в сетях переменного тока промышленной частоты 50 и 60 Гц, на номинальное напряжение 10 кВ с изолированной нейтралью при внутренней установке. В комплекте с выключателем идут два ручных привода ПРБД-10. Благодаря дугогасительным камерам выключатель нагрузки можно отключать под нагрузкой, в отличие от разъединителя камер. Конструктивно есть исполнение с возможностью установки высоковольтных предохранителей, которые защищают установку от коротких замыканий.
Документация
Документация
Сертификаты
Декларация о соответствии РОСС RU Д-RU.РА01.В.32594 24 (PDF, 140.6 КБ)
Паспорта
Паспорт «Выключатель нагрузки автогазовый ВНА EKF STINGRAY» (PDF, 1.5 МБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатель нагрузки автогазовый ВНА EKF STINGRAY» (PDF, 949.6 КБ)
Промо-материалы
Буклет «Силовое оборудование» (PDF, 35.5 МБ)
