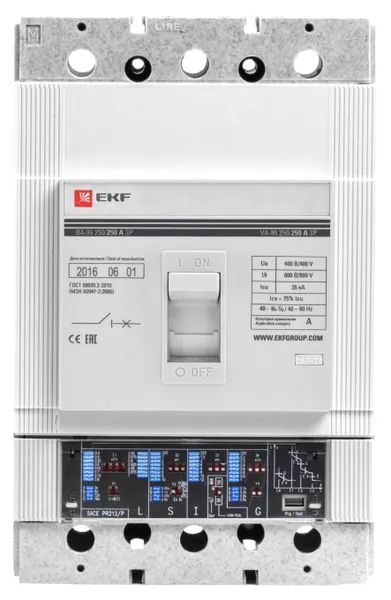

Выключатель автоматический ВА-99 250/250А 3P 35кА с электронным расцепителем EKF
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Снята с производства |
Серия продукции | ВА-99 |
Номин. продолжительный ток Iu, А | 250 |
Номин. напряжение, В | 400...690 |
Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 35 |
Диапазон установки расцепителя перегрузки, А | 100...250 |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 200...3000 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 400...3500 |
Рабочая отключающая способность, Ics, кА | 26,25 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Тип элемента управления | Рычажковый (перекидной рычаг) |
Подходит для монтажа на DIN-рейку (?-типа) | Нет |
Встроенная защита от замыканий на землю | Нет |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Степень защиты (IP) | IP00 |
Количество полюсов | 3 |
Тип изделия/компонента | Выключатель автоматический в литом корпусе |
Серия | PROxima |
Есть штрихкод на каждой штуке товара | Да |
Тип расцепителя | Электронный |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216098098 | 4690216098098 | 4690216098098 |
Вес брутто, кг | 3.3670 | 3.3670 | 3.3670 |
Объем, м³ | 0.00257796 | 0.00257796 | 0.00257796 |
Длина, м | 0.1080 | 0.1080 | 0.1080 |
Ширина, м | 0.2170 | 0.2170 | 0.2170 |
Высота, м | 0.1100 | 0.1100 | 0.1100 |
Описание
Описание
Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» - проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
