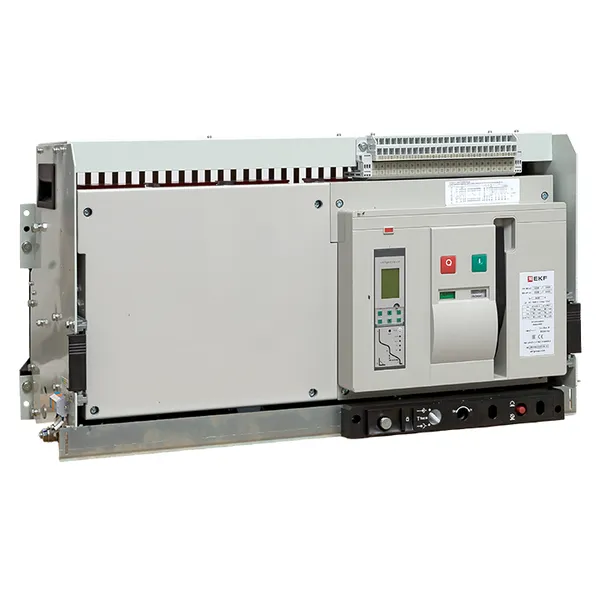

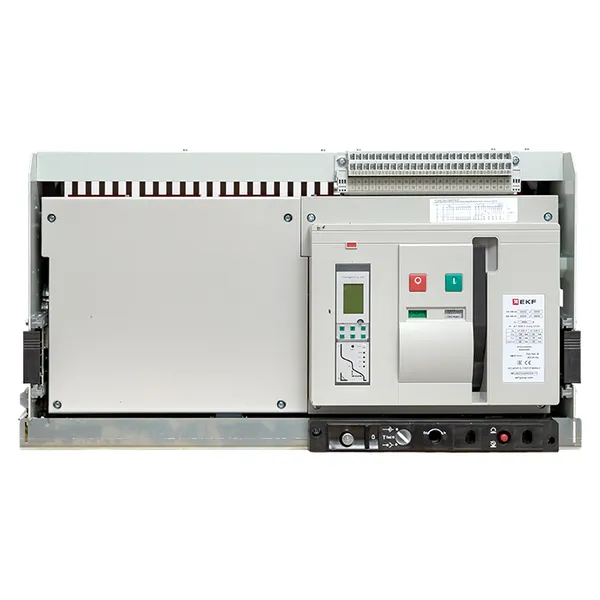

Выключатель автоматический ВА-45 5000/5000А 3P 120кА выкатной v2 EKF
1 137 547 ₽ за шт
1 516 729 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 120 |
Номин. продолжительный ток Iu, А | 5 000 |
Диапазон установки расцепителя перегрузки, А | 2000...5000 |
Номин. напряжение, В | 400...690 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 2 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Тип элемента управления | Кнопка нажимная |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 2000...75000 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 5000...100000 |
Подходит для монтажа на DIN-рейку (Ω-типа) | Нет |
Встроенная защита от замыканий на землю | Да |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Выдвижное/выкатное устройство |
Степень защиты (IP) | IP00 |
Количество полюсов | 3 |
Тип изделия/компонента | Выключатель автоматический в литом корпусе |

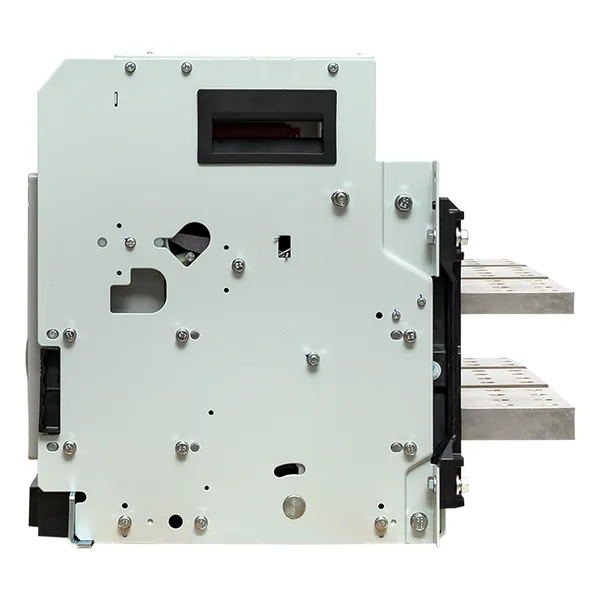

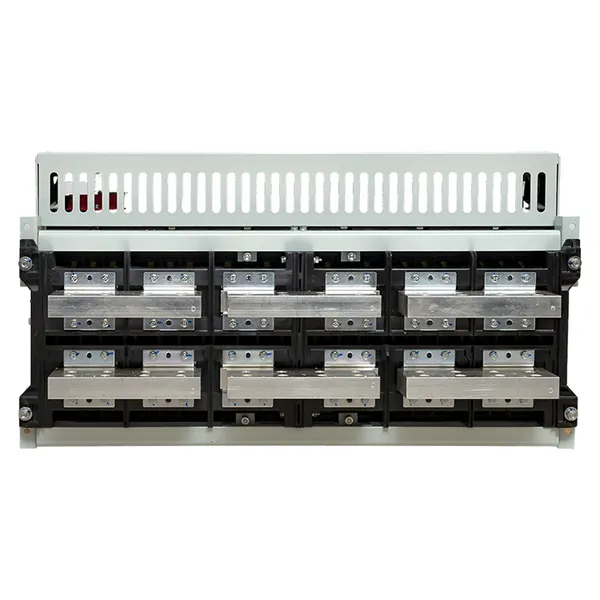

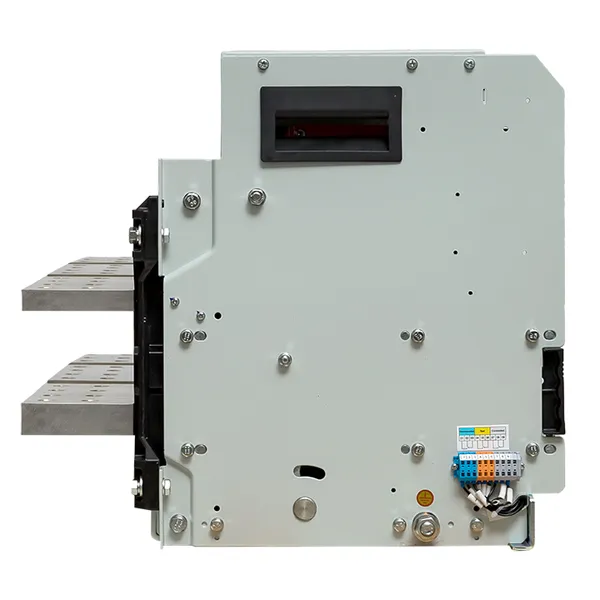

Тип главных выводов | Горизонтальные |
Защитные функции | L.S.I.N.G. |
Поддержка коммуникации | ModBus-RTU |
Дополнительные принадлежности в комплекте | Моторный привод, независимый расцепитель, соленоид включения (220В AC) |

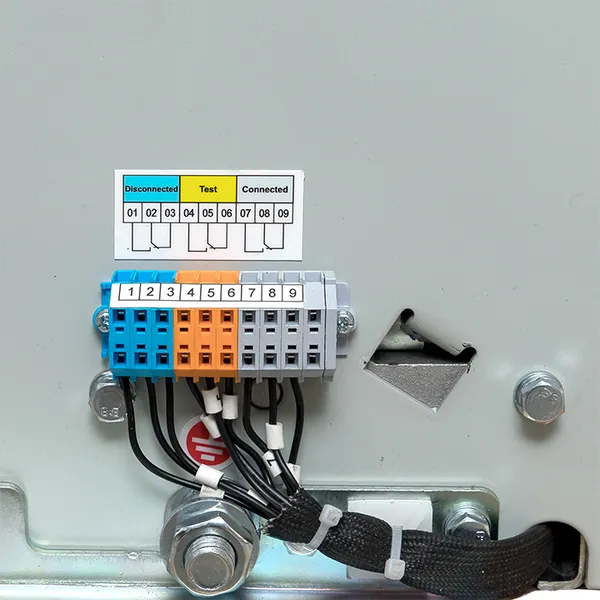

Количество и тип контактов положения выключателя | 2 НО, 4 перекидных |
Количество и тип аварийных контактов | 1 НЗ |
Диапазон регулировки тока замыкания на землю | ВЫКЛ, 0.2 - 1 x In (мин. 100А) |

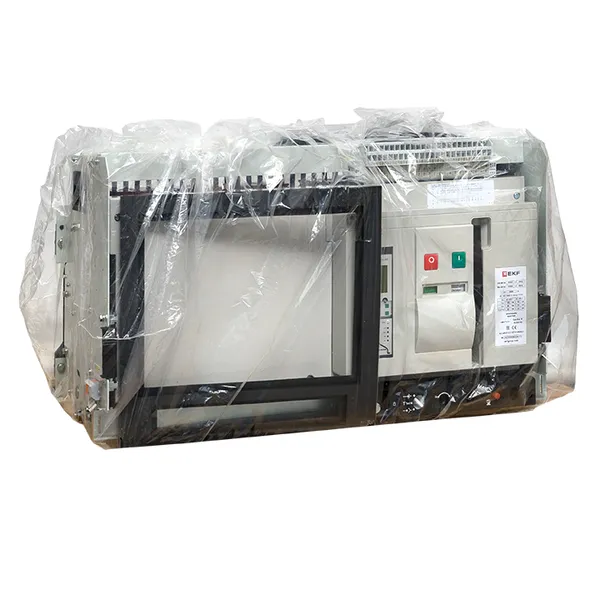

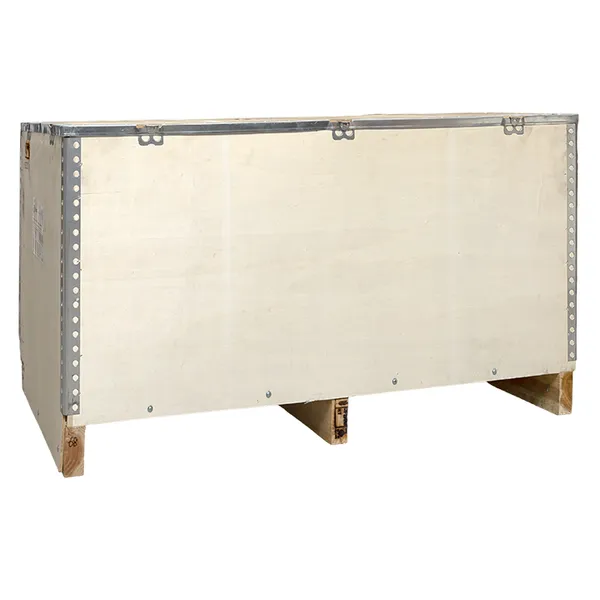

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216493459 | 4690216493459 | 4690216493459 |
Вес брутто, кг | 217.0000 | 217.0000 | 217.0000 |
Объем, м³ | 0.38558100 | 0.38558100 | 0.38558100 |
Длина, м | 1.0500 | 1.0500 | 1.0500 |
Ширина, м | 0.6100 | 0.6100 | 0.6100 |
Высота, м | 0.6020 | 0.6020 | 0.6020 |
Описание
Описание
Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Применение
- В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- Применяется:
- • для защиты цепей электродвигателей;
- • защиты отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.

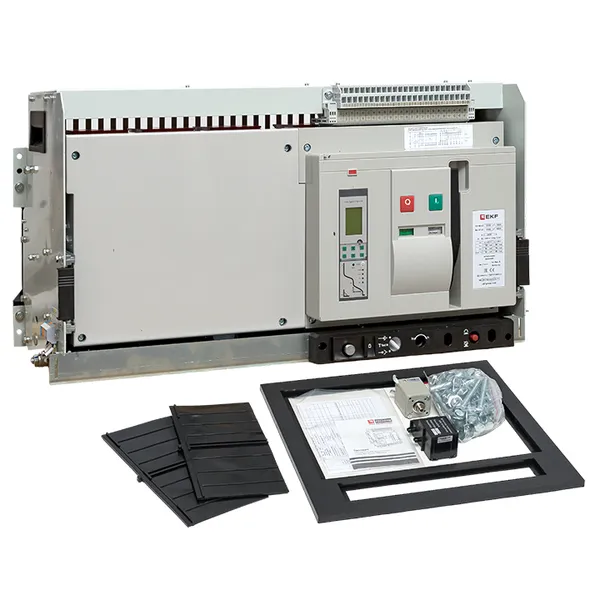

Комплектация
- 1. Автоматический выключатель ВА-45 (в сборе со всеми дополнительными устройствами). 2. Болты. 3. Паспорт.
