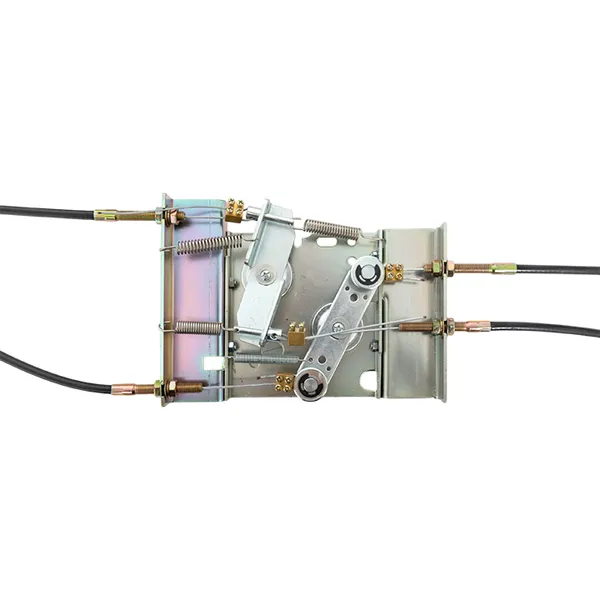

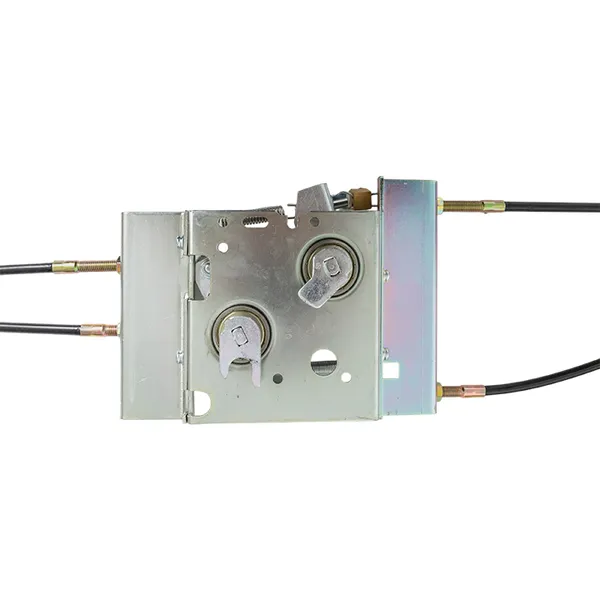

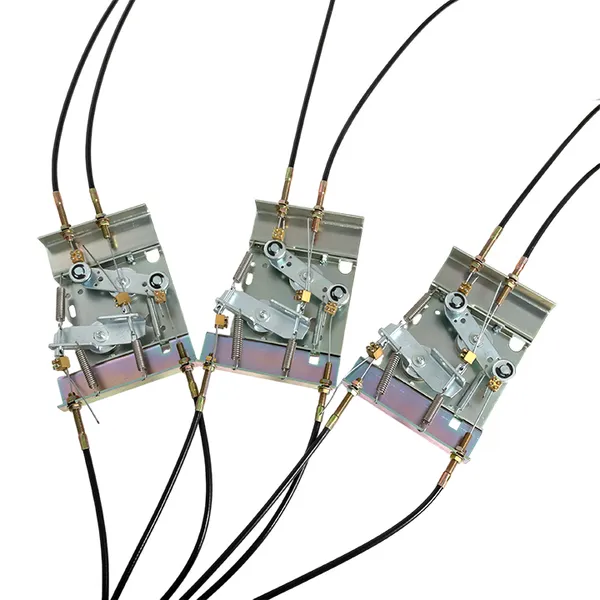

Механическая взаимная блокировка трех ВА-45 тросами EKF
/products/BB7CE343A907EEA30F52F6D0D289C7EE.jpg)
/products/8A997BD1BF6C9E7BEA23FAE5161D2141.jpg)
/products/132D22F3D46A9A9DB173D3DEB8423B10.jpg)
/products/7FE7C5704F463D48F4E12070DEBAE06D.jpg)
/products/3325082B21C5EFF73460DB9A188038BD.jpg)
/products/2919617629163AE70A18D82F0321ADFA.jpg)
/products/BB7CE343A907EEA30F52F6D0D289C7EE.jpg)
/products/8A997BD1BF6C9E7BEA23FAE5161D2141.jpg)
/products/132D22F3D46A9A9DB173D3DEB8423B10.jpg)
/products/7FE7C5704F463D48F4E12070DEBAE06D.jpg)
/products/3325082B21C5EFF73460DB9A188038BD.jpg)
/products/2919617629163AE70A18D82F0321ADFA.jpg)
Рекомендованная розничная цена 69 000 ₽ за шт
92 000 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. ток, А | 6 300 |
| Номин. напряжение, В | 690 |
| Количество полюсов | 0 |
| Способ монтажа | Винтовой (-ое) |
| Серия | EKF |
| Гибкий (-ая) | Да |
| Самоклеящ-ся крепление | Нет |
| С монтажной платой/панелью | Да |
| Способ подключения | Винтовой |
| Тип напряжения | AC (перемен.) |
| Тип компонента/запасной части | Механическая блокировка |
| Подходит для выключателя-разъединителя | Нет |
| Подходит для реле перегрузки | Нет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216508146 | 4690216508146 | 4690216508146 |
| Вес брутто, кг | 7.0910 | 7.0910 | 7.0910 |
| Объем, м³ | 0.04092300 | 0.04092300 | 0.04092300 |
| Длина, м | 0.4120 | 0.4120 | 0.4120 |
| Ширина, м | 0.3880 | 0.3880 | 0.3880 |
| Высота, м | 0.2560 | 0.2560 | 0.2560 |
Описание
Описание

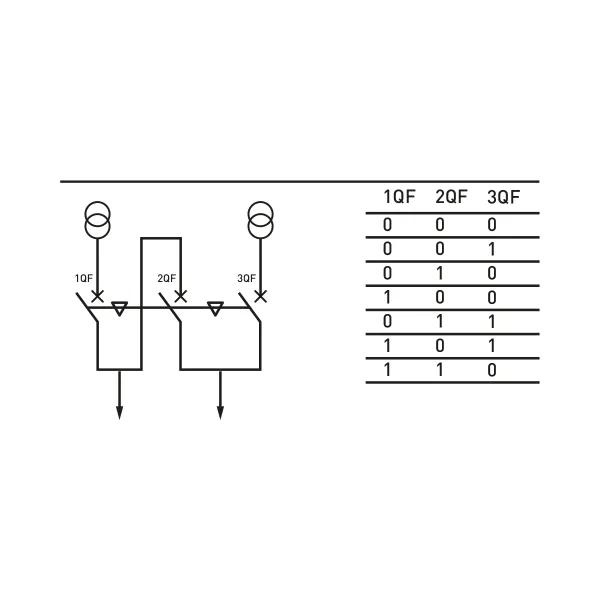

Механическая блокировка трех автоматических выключателей ВА-45 троссами предназначена для взаимной блокировки как стационарных, так и выкатных выключателей. Позволяет контролировать состояние двух вводных и одного секционного выключателя в схеме резервирования питания 2в1. Подходит для ВА-45 как первого, так и второго поколений.
Применение
- В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- Применяется:
- • для защиты цепей электродвигателей;
- • защиты отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «Автоматический выключатель ВА-45» (PDF, 1.1 МБ)
Мастер-каталоги
Мастер-каталог, раздел «Дополнительные устройства для ВА-45 EKF» (PDF, 268.6 КБ)
Прочее
Референс (PDF, 334.8 КБ)
Руководство пользователя (PDF, 1.6 МБ)
Референс (JPG, 481.5 КБ)
Референс (JPG, 219.8 КБ)
Буклеты
Листовка (PDF, 1.0 МБ)
