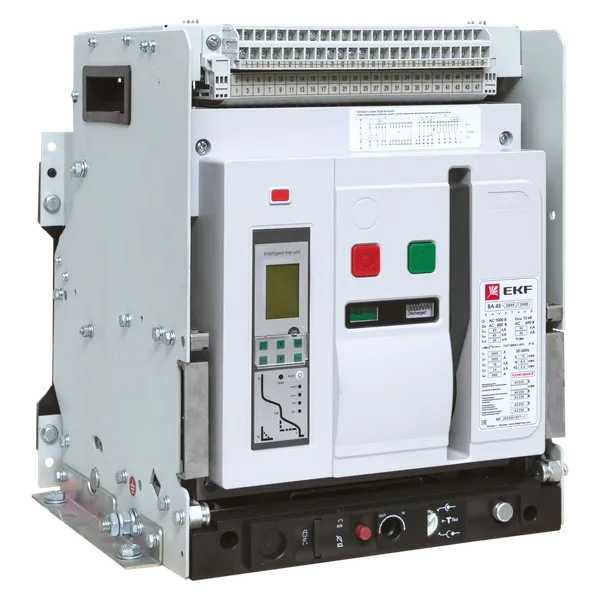

Выключатель автоматический ВА-45 3200/3200А 3P 100кА выкатной v2 EKF
/products/354247EEE72E126C3FD0ABDCB1754392.png)
/products/354247EEE72E126C3FD0ABDCB1754392.png)
Рекомендованная розничная цена 713 512 ₽ за шт
951 349 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Конструкция прибора | Выдвижное/выкатное устройство |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 100 |
| Номин. продолжительный ток Iu, А | 3 200 |
| Диапазон установки расцепителя перегрузки, А | 1280...3200 |
| Номин. напряжение, В | 400...690 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Кнопка нажимная |
| Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 1280...48000 |
| Подходит для монтажа на DIN-рейку (?-типа) | Нет |
| Встроенная защита от замыканий на землю | Да |
| С расцепителем минимального напряжения | Да |
| Степень защиты (IP) | IP00 |
| Количество полюсов | 3 |
| Тип изделия/компонента | Выключатель автоматический воздушный |
| Тип главных выводов | Горизонтальные |
| Защитные функции | L.S.I.N.G. |
| Поддержка коммуникации | ModBus-RTU |
| Дополнительные принадлежности в комплекте | Моторный привод, независимый расцепитель, соленоид включения (220В AC) |
| Количество и тип контактов положения выключателя | 2 НО, 4 перекидных |
| Количество и тип аварийных контактов | 1 НЗ |
| Диапазон регулировки тока замыкания на землю | ВЫКЛ, 0.2 - 1 x In (мин. 100А) |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216493398 | 4690216493398 | 4690216493398 |
| Вес брутто, кг | 115.0000 | 115.0000 | 115.0000 |
| Объем, м³ | 0.17646000 | 0.17646000 | 0.17646000 |
| Длина, м | 0.6120 | 0.6120 | 0.6120 |
| Ширина, м | 0.5310 | 0.5310 | 0.5310 |
| Высота, м | 0.5430 | 0.5430 | 0.5430 |
Описание
Описание
Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Применение
- В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- Применяется:
- • для защиты цепей электродвигателей;
- • защиты отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.
Комплектация
- 1. Автоматический выключатель ВА-45 (в сборе со всеми дополнительными устройствами). 2. Болты. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия C-CN.НВ29.В.00780/20 (PDF, 13.9 МБ)
Паспорта
Паспорт «Автоматический выключатель ВА-45 v2 EKF» (PDF, 2.2 МБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели автоматические серии ВА–45 EKF» (PDF, 1.9 МБ)
Мастер-каталог, раздел «Дополнительные устройства для ВА-45 EKF» (PDF, 268.6 КБ)
Прочее
Руководство пользователя (PDF, 1.6 МБ)
Содержание серебра (XLSX, 11.6 КБ)
Референс (JPG, 219.8 КБ)
Референс (JPG, 481.5 КБ)
Референс (PDF, 334.8 КБ)
Инструкции
Руководство пользователя «Автоматический выключатель ВА-45 с контактами положения EKF PROxima» (PDF, 1.9 МБ)
Руководство по установке расцепителя минимального напряжения автоматического выключателя ВА-45 (PDF, 1.1 МБ)
3D-модели
3D-модель «Воздушный выключатель ВА-45 3200 3Р v2 выкатного исполнения» (STP, 199.0 КБ)
Буклеты
Листовка (PDF, 1.0 МБ)
