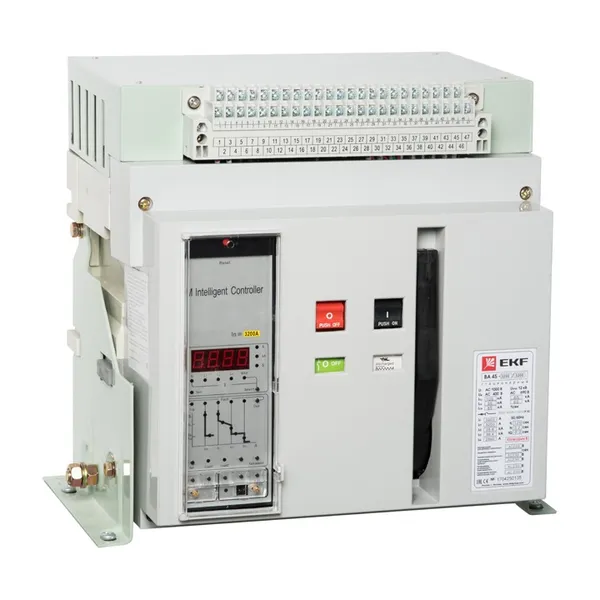

Выключатель автоматический ВА-45 2000/800А 3P+N 50кА стационарный EKF PROxima
/products/B409881BC9ADD1B3F35E949C0B335444.jpg)
/products/B409881BC9ADD1B3F35E949C0B335444.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Номин. продолжительный ток Iu, А | 800 |
| Номин. отключающая способность Icu при 400 В, 50 Гц, кА | 50 |
| Количество полюсов | 4 |
| Конструкция прибора | Встраив. устройство фиксированной установки (стационарный) |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Диапазон установки расцепителя перегрузки, А | 320...800 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Кнопка нажимная |
| Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 320...12000 |
| Подходит для монтажа на DIN-рейку (?-типа) | Нет |
| Встроенная защита от замыканий на землю | Да |
| С расцепителем минимального напряжения | Да |
| Номин. напряжение, В | 400...690 |
| Степень защиты (IP) | IP00 |
| Серия | PROxima |
| Гарантийный срок хранения | 7 лет |
| Соответствие ГОСТ/МЭК/ТУ | ГОСТ Р 50030.1 и ГОСТ Р50030.2. |
| Прямой контакт | Нет |
| Есть штрихкод на каждой штуке товара | Да |
| Тип оборудования | Аксессуар |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 2842037522234 | 2842037522234 | 2842037522234 |
| Вес брутто, кг | 64.4000 | 64.4000 | 64.4000 |
| Объем, м³ | 0.11184300 | 0.11184300 | 0.11184300 |
| Длина, м | 0.5100 | 0.5100 | 0.5100 |
| Ширина, м | 0.4300 | 0.4300 | 0.4300 |
| Высота, м | 0.5100 | 0.5100 | 0.5100 |
Описание
Описание
Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.
Применение
- В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
- Применяется:
- • для защиты цепей электродвигателей;
- • защиты отходящих линий, в том числе в ГРЩ, ЩС;
- • в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).
- Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
- • дистанционные коммутации электрооборудования;
- • в схемах диспетчеризации и энергосбережения.
Документация
Документация
Сертификаты
Сертификат соответствия C-CN.НВ29.В.00780/20 (PDF, 13.9 МБ)
Паспорта
Паспорт «Автоматический выключатель ВА-45 с контактами положения EKF PROxima» (PDF, 1020.5 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели автоматические серии ВА–45 EKF» (PDF, 1.9 МБ)
Мастер-каталог, раздел «Дополнительные устройства для ВА-45 EKF» (PDF, 268.6 КБ)
Прочее
Руководство пользователя (PDF, 1.6 МБ)
Референс (PDF, 334.8 КБ)
Референс (JPG, 481.5 КБ)
Референс (JPG, 219.8 КБ)
Инструкции
Инструкция «Подключение воздушного выключателя ВА-45 и дополнительных устройств» (PDF, 77.6 КБ)
Руководство пользователя «Автоматический выключатель ВА-45 с контактами положения EKF PROxima» (PDF, 1.9 МБ)
Руководство по установке расцепителя минимального напряжения автоматического выключателя ВА-45 (PDF, 1.1 МБ)
Руководства
Руководство пользователя «Автоматический выключатель ВА-45 с контактами положения» (PDF, 2.2 МБ)
3D-модели
3D-модели «ВА-45-mccb45-2000 стационарный» (STEP, 4.8 МБ)
Буклеты
Листовка (PDF, 1.0 МБ)
