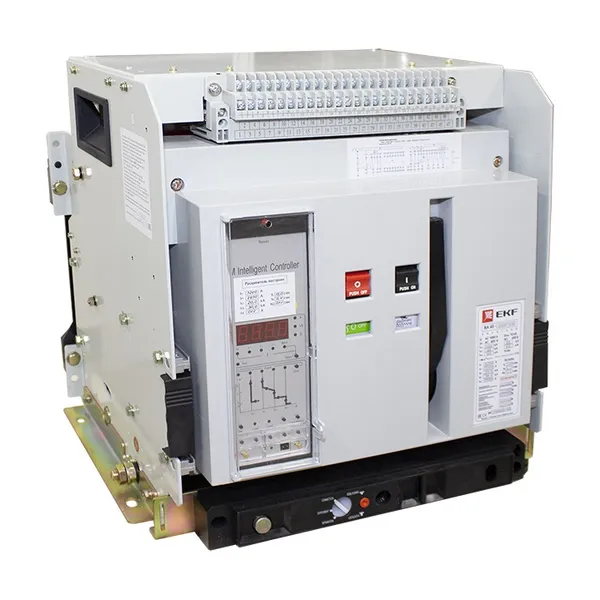

Выключатель автоматический ВА-45 2000/ 800 3P 80кА выкатной EKF

Артикул скопирован

Рекомендованная розничная цена 366 388 ₽ за шт

488 518 ₽ Базовая цена за шт

Под заказ

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Заказная
Номин. продолжительный ток Iu, А	800
Номин. отключающая способность Icu при 400 В, 50 Гц, кА	80
Количество полюсов	3
Конструкция прибора	Выдвижное/выкатное устройство
Поддержка коммуникации	Нет
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Диапазон установки расцепителя перегрузки, А	320...800
Тип подключения силовой электрич. цепи	Болтовое соединение
Тип элемента управления	Кнопка нажимная
Диапазон краткосрочной задержки расцепителя короткого замыкания, А	320...12000
Подходит для монтажа на DIN-рейку (?-типа)	Нет
Встроенная защита от замыканий на землю	Да
С расцепителем минимального напряжения	Да
Номин. напряжение, В	400...690
Степень защиты (IP)	IP00
Тип изделия/компонента	Выключатель автоматический воздушный
Серия	PROxima
Соответствие ГОСТ/МЭК/ТУ	ГОСТ Р 50030.1 и ГОСТ Р50030.2.
Есть штрихкод на каждой штуке товара	Да
Тип оборудования	Аксессуар
Тип главных выводов	Горизонтальные
Защитные функции	L.S.I.N.G.
Дополнительные принадлежности в комплекте	Моторный привод, независимый расцепитель, соленоид включения (220В AC)
Количество и тип контактов положения выключателя	2 НО, 4 перекидных
Количество и тип аварийных контактов	1 НЗ
Диапазон регулировки тока замыкания на землю	ВЫКЛ, 0.2 - 1 x In (мин. 100А)
Поддержка MODBUS	Нет

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	1
Единица хранения	Штука	Штука	Штука
Штрих-код	4690216016023	4690216016023	4690216016023
Вес брутто, кг	76.8000	76.8000	76.8000
Объем, м³	0.14212800	0.14212800	0.14212800
Длина, м	0.5600	0.5600	0.5600
Ширина, м	0.4700	0.4700	0.4700
Высота, м	0.5400	0.5400	0.5400

Описание

Выключатели автоматические серии ВА-45 до 6300А предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках (в том числе при однофазных замыканиях на землю) и применяются в трехфазных электрических сетях переменного тока напряжением до 690В частотой 50 Гц. Данные выключатели применяются в качестве вводных автоматических выключателей; для защиты цепей электродвигателей, а также отходящих линий, в том числе в ГРЩ, ЩС; в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях); для защиты отходящих линий на низкой стороне трансформаторных п/ст 10/0,4 кВ.

Применение

В качестве вводных автоматических выключателей в электрощите для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов, производственных площадок.
Применяется:
• для защиты цепей электродвигателей;
• защиты отходящих линий, в том числе в ГРЩ, ЩС;
• в схемах автоматического включения резервного питания с секционированием (на трех выключателях) и без секционирования (на выключателях).
Допускается применение автоматических выключателей совместно с электроприводами для осуществления коммутаций и автоматического управления работой электрооборудования:
• дистанционные коммутации электрооборудования;
• в схемах диспетчеризации и энергосбережения.
