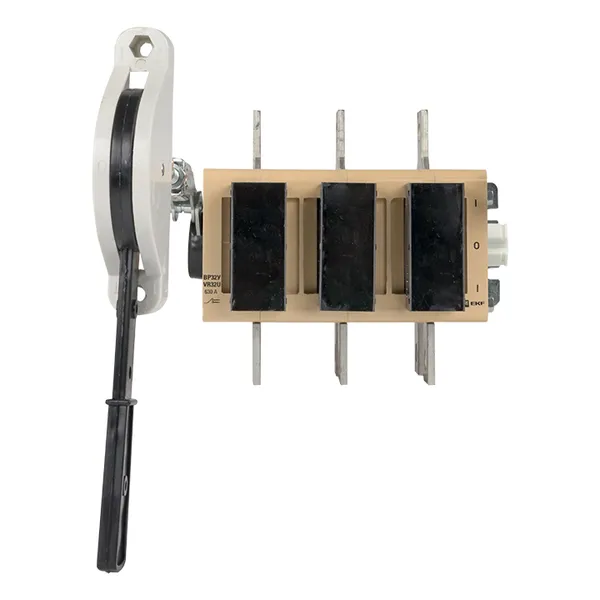

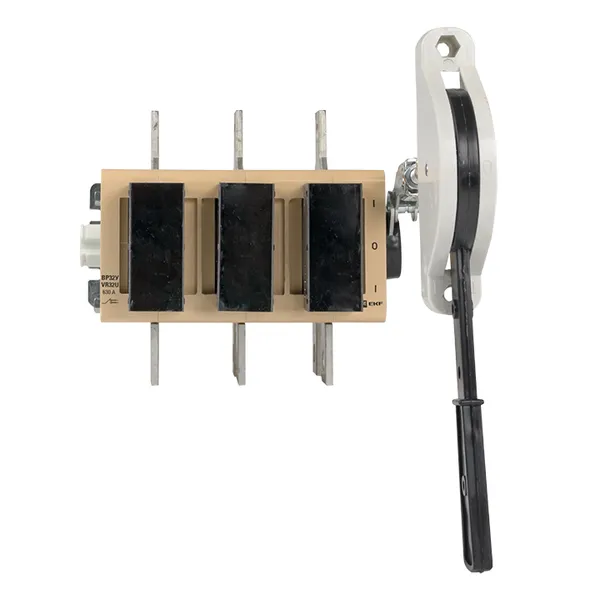

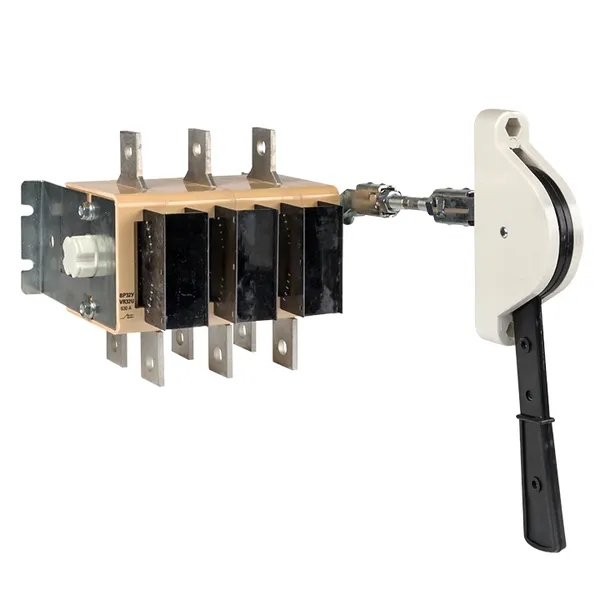

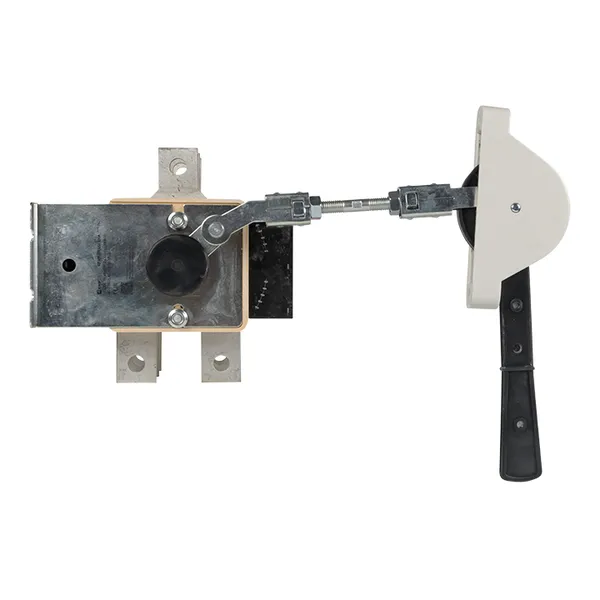

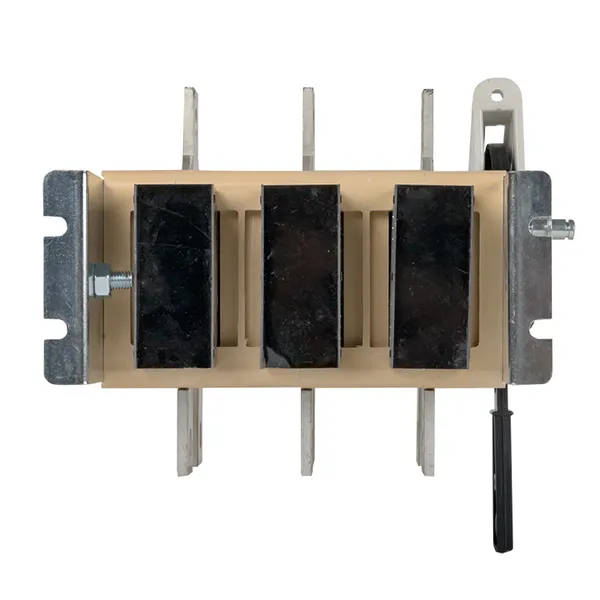

ВР32У-39A71240-R 630А, 2 направ. с д/г камерами, с передней смещённой рукояткой EKF MAXima
21 054 ₽ за шт
28 072 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Номин. продолжительный ток Iu, А | 630 |
Условный номин. ток короткого замыкания Iq, кА | 32 |
Количество полюсов | 3 |
Номин. раб. напряжение, В | 400...690 |
Степень защиты (IP), передняя сторона | IP00 |
Количество выключателей/переключателей | 1 |
С блокировкой/запираемый (-ая) | Нет |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Тип элемента управления | Поворотный рычаг |
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт | 315 |
Номин. кратковременно выдерживаемый ток Icw, кА | 16 |
Цвет управляющего элемента | Черный |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Количество вспомогат. переключающих контактов | 0 |
Моторный привод встроенный | Нет |
Серия | EKF |
Серия продукции | ВР32У |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 2 |
Единица хранения | Штука | Штука | Упаковка |
Штрих-код | 4690216285559 | 4690216285559 | 14690216285556 |
Вес брутто, кг | 7.3380 | 7.3380 | 15.2760 |
Объем, м³ | 0.01677700 | 0.01677700 | 0.04275500 |
Длина, м | 0.3290 | 0.3290 | 0.5340 |
Ширина, м | 0.2170 | 0.2170 | 0.2390 |
Высота, м | 0.2350 | 0.2350 | 0.3350 |
Описание
Описание
Выключатели-разъединители ВР32У EKF MAXima (универсальные) предназначены для ручного включения-отключения цепей переменного тока с номинальным напряжением до 690В частотой 50Гц. В конструкции применена 3-х полюсная контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.
Применение
- Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
- • в распределительных панелях ЩО-70;
- • вводно-распределительных устройствах ВРУ;
- • шкафах распределительных силовых ШРС;
- • главных распределительных щитах.
Комплектация

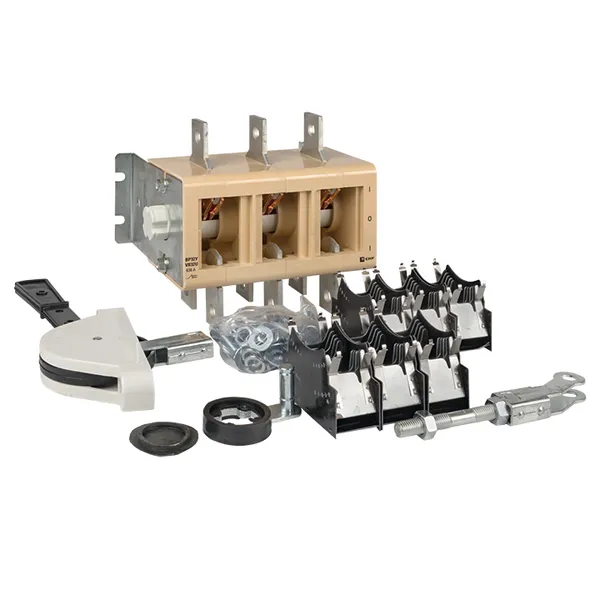

- 1. Выключатель-разъединитель серии ВР32У. 2. Рукоятка (съемная/несъемная). 3. Дугогасительные камеры. 4. Крепеж. 5. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС RU C-RU.HB26.B.01943/22 (PDF, 1.8 МБ)
Паспорта
Паспорт «Выключатели-разъединители (рубильники) ВР32У MAXima до 630А EKF» (PDF, 369.4 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Выключатели-разъединители ВР32У» (PDF, 439.9 КБ)
3D-модели
3D-модели «Выключатели-разъединители (рубильники) ВР32У» (7Z, 1.3 МБ)
