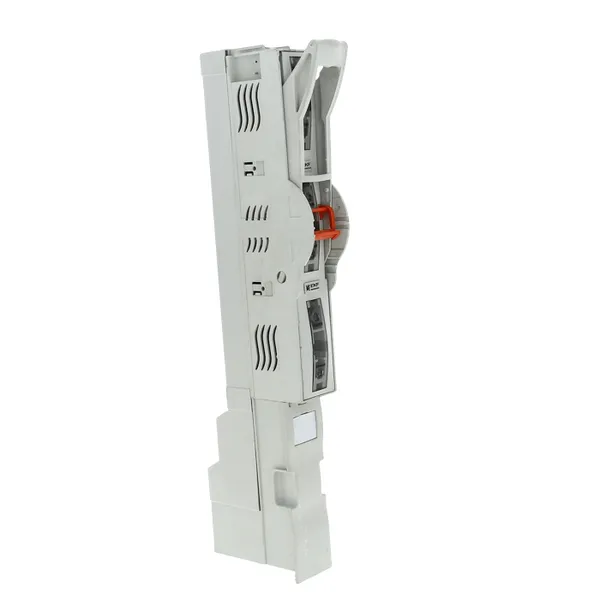

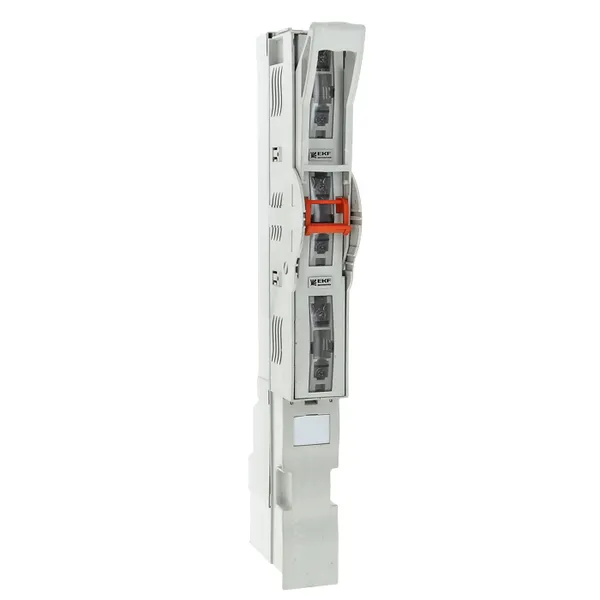

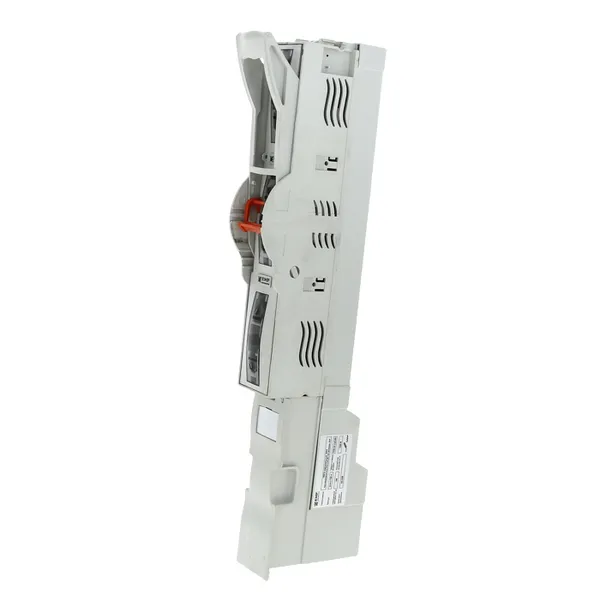

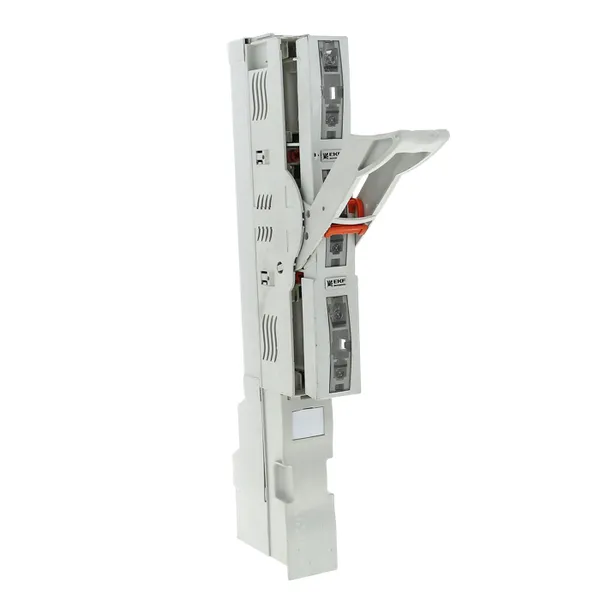

УВРЭ вертикальный 630А под предохранители ППН (габ.3)-185 пофазный EKF

Артикул скопирован
УВРЭ вертикальный 630А под предохранители ППН (габ.3)-185 пофазный EKF
УВРЭ вертикальный 630А под предохранители ППН (габ.3)-185 пофазный EKF
УВРЭ вертикальный 630А под предохранители ППН (габ.3)-185 пофазный EKF
УВРЭ вертикальный 630А под предохранители ППН (габ.3)-185 пофазный EKF
УВРЭ вертикальный 630А под предохранители ППН (габ.3)-185 пофазный EKF
УВРЭ вертикальный 630А под предохранители ППН (габ.3)-185 пофазный EKF
Товар снят с производства
УВРЭ вертикальный 630А пофазный под ППН габ.3 EKF
Артикул скопирован

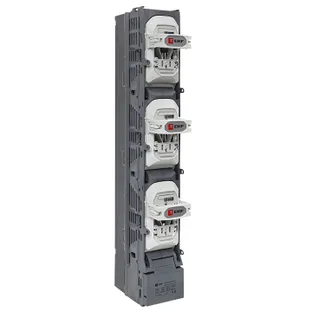

Изображение товара

22 113 ₽ за шт

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

Статус Снята с производства
Номин. продолжительный ток Iu, А 630
Количество полюсов 3
Степень защиты (IP), передняя сторона IP30
С блокировкой/запираемый (-ая) Нет
Тип подключения силовой электрич. цепи Болтовое соединение
Номин. мощность в рабочем режиме при AC-23, 400 В, кВт 313
Макс. допустимое раб. напряжение Ue AC, В 690
Моторный привод опционально Нет
Количество выключателей/переключателей 1
Номин. раб. напряжение, В 400...400
Цвет управляющего элемента Серый
Количество вспомогат. нормально разомкнутых (НО) контактов 0
Количество вспомогат. нормально замкнутых (НЗ) контактов 0
Условный номин. ток короткого замыкания Iq, кА 100
Количество вспомогат. переключающих контактов 0
Моторный привод встроенный Нет
Тип элемента управления Поворотный рычаг
Номин. кратковременно выдерживаемый ток Icw, кА 12,6
Серия EKF
Принцип отключения фаз Пофазное отключение
Серия продукции УВРЭ

Логистические параметры

Описание

Применение

  • Выключатели-разъединители предназначены для ручного включения-отключения цепей. Применяются:
  • • в распределительных панелях ЩО-70;
  • • вводно-распределительных устройствах ВРУ;
  • • шкафах распределительных силовых ШРС;
  • • главных распределительных щитах.

Комплектация

  1. 1. Выключатель-разъединитель серии УВРЭ вертикальные. 2. Паспорт.

Документация

Документация

Сертификаты

Сертификат разъединители ПЦ (PDF, 1.8 МБ)

Паспорта

Паспорт выключатели-разъединители УВРЭ вертикальные (PDF, 690.7 КБ)

Мастер-каталоги

Мастер-каталог УВРЭ вертикальный (PDF, 217.3 КБ)

3D-модели

3D-модели Выключатели-разъединители (рубильники) УВРЭ вертикальные EKF PROxima (7Z, 736.0 КБ)
