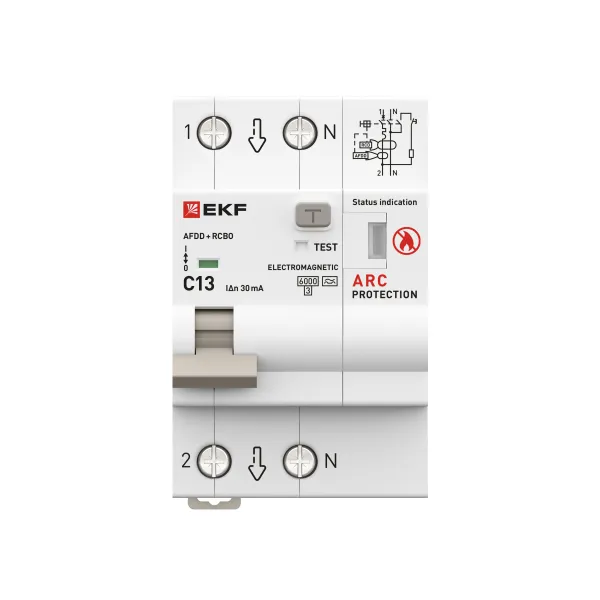

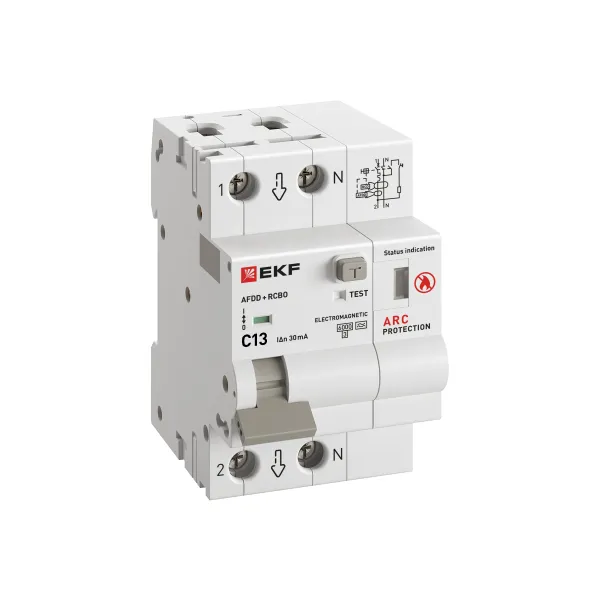

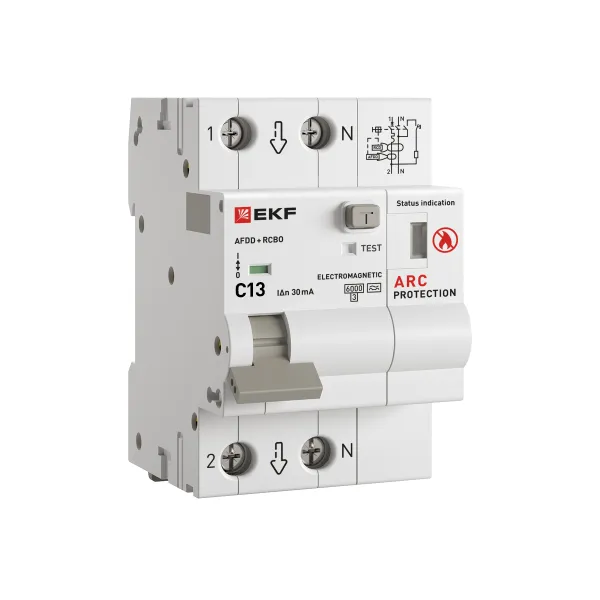

Устройство защиты от дугового пробоя с автоматическим выключателем дифференциального тока (УЗДП + АВДТ) 1P+N 13А 30мА характеристика С тип А 6 кА PROXIMA EKF

Артикул скопирован

Рекомендованная розничная цена 16 125 ₽ за шт

21 500 ₽ Базовая цена за шт

Под заказ

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Заказная
Серия	PROxima
Серия продукции	УЗДП
Совмещен с автоматическим выключателем дифференциального тока	Да
Совмещен с автоматическим выключателем	Нет
Номин. напряжение, В	230
Тип напряжения	AC (перемен.)
Частота, Гц	50...60
Количество полюсов	2
Номин. ток, А	13
Характеристика срабатывания (кривая тока)	C
Класс токоограничения	3
Категория перенапряжения	4
Степень защиты (IP)	IP20
Глубина установочная (встраив.), мм	75
Модульная ширина (общ. кол-во модульных расстояний)	3
Отключение незащищ. нейтрали (N) совместно с защищ. полюсом	Нет
Гарантийный срок хранения	7
Гарантийный срок эксплуатации	7
Степень загрязнения	3
Номинальное импульсное выдерживаемое напряжение Uimp, В	4 000
Раб. температура окружающей среды, °C	-25...55
Поперечное сечение подключ. однопроволочного (жесткого) провода	1...25
Поперечное сечение подключ. многопроволочного (гибкого) провода	1...16
Ширина модульная	3
Вариант монтажа	На DIN-рейку

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	40
Единица хранения	Штука	Штука	Коробка
Штрих-код	4690216643755	4690216643755	14690216643844
Вес брутто, кг	0.2440	0.2440	11.0000
Объем, м³	0.00041238	0.00041238	0.02137500
Длина, м	0.0790	0.0790	0.1800
Ширина, м	0.0580	0.0580	0.2500
Высота, м	0.0900	0.0900	0.4750

Описание

Устройство защиты от дугового пробоя с автоматическим выключателем дифференциального тока (УЗДП + АВДТ) 1P+N PROXIMA EKF применяется в электрических цепях переменного тока номинального напряжения 230 В и частотой 50/60 Гц жилых и общественных зданий. УЗДП с АВДТ тип A – АВДТ, срабатывание которого обеспечивается как синусоидальным переменным, так и пульсирующим постоянным дифференциальным током путем внезапного его приложения либо при медленном нарастании. Устройство защиты от дугового пробоя с автоматическим выключателем дифференциального тока (УЗДП + АВДТ) 1P+N PROXIMA EKF соответствуют IEС 62606 / ГОСТ IEC 62606, IEС 61009-1 / ГОСТ IEС 61009-1.

Применение

• Предназначен для защиты от дугового пробоя (электрической дуги) происходящего при механических повреждениях кабеля или его изоляции, старении изоляции, дефектах кабеля, ослабленных контактах в скрутках и клеммах;
• Предназначен для защиты людей от поражения электрическим током при косвенном прикосновении к открытым проводящим частям электроустановки;
• Предназначен для защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ;
• Предназначен для предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю;
• Предназначен для автоматического отключения участка электрической сети при перегрузках и токах короткого замыкания;
• Предназначен для защиты электроустановок при повышении напряжения питающей сети (защита от перенапряжения).
