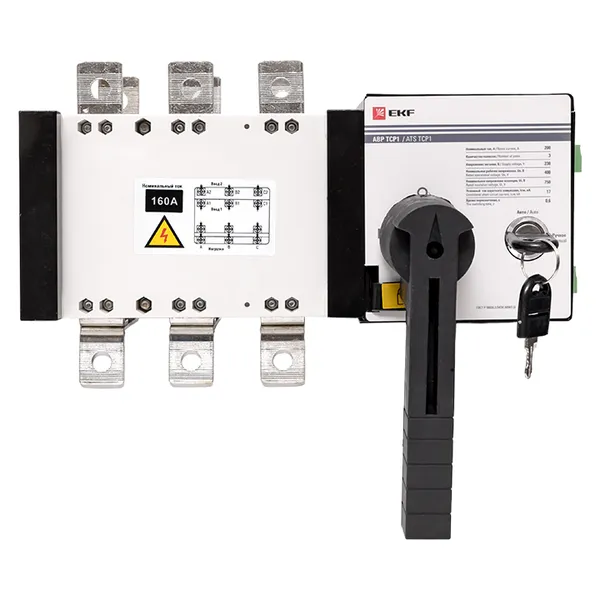

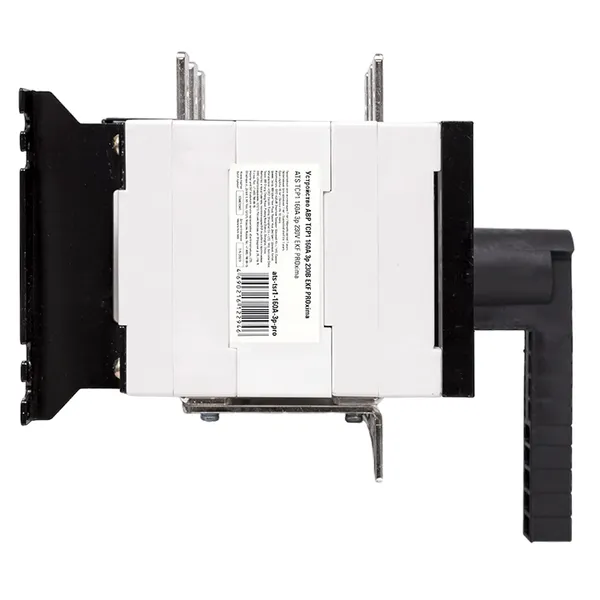

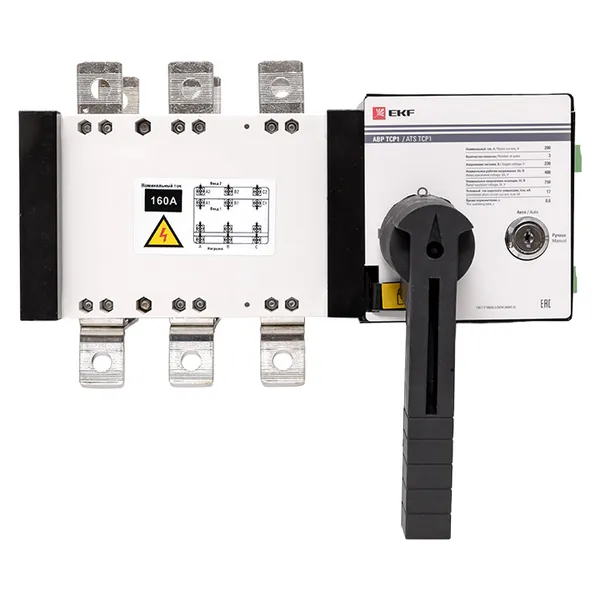

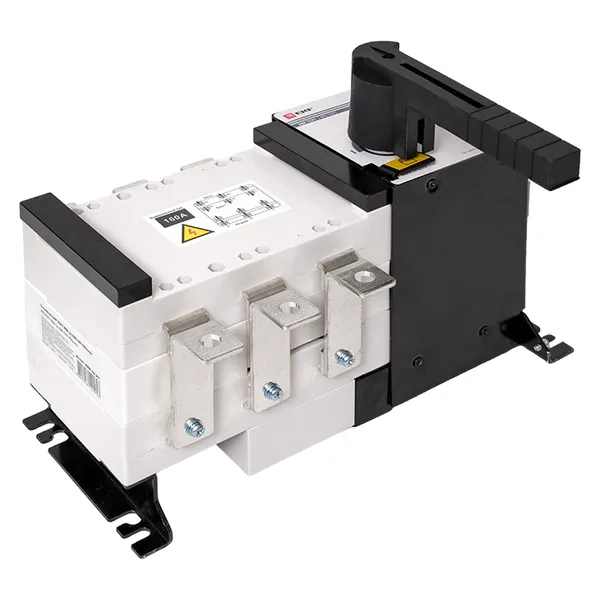

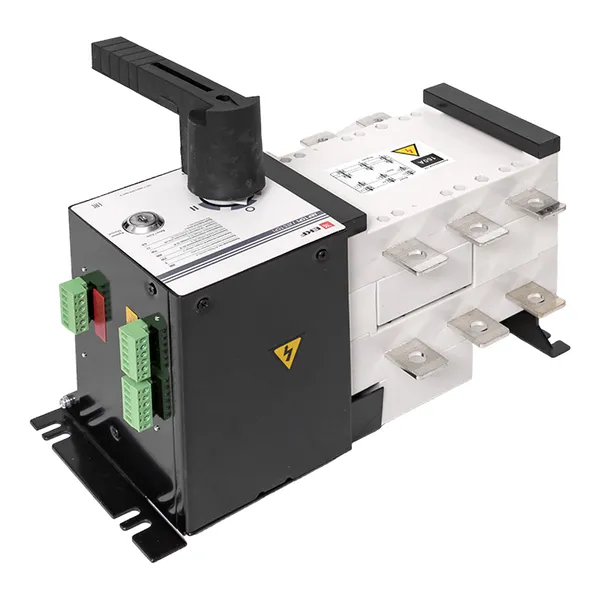

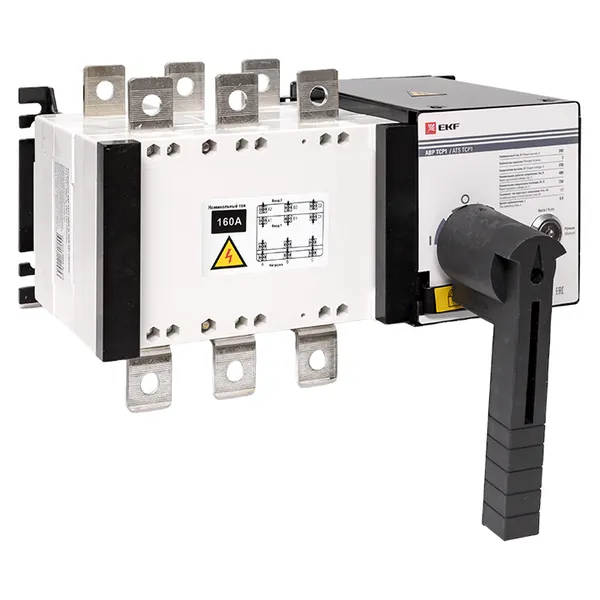

Устройство АВР ТСР1 160А 3Р 230В EKF
Рекомендованная розничная цена 31 619 ₽ за шт
42 158 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | EKF |
| Номин. ток, А | 160 |
| Количество полюсов | 3 |
| Ширина, мм | 267 |
| Высота, мм | 152 |
| Глубина, мм | 192 |
| Модульное исполнение | Нет |
| С функцией защиты от утечки в землю | Нет |
| Мощность на размыкание (IEC947, Icu, 400 В), кА | 12 |
| Номинальное напряжение в сети перемен. тока AC 50 Гц, В | 400 |
| С термозащитой | Нет |
| Гарантийный срок хранения | 7 лет |
| Гарантийный срок эксплуатации | 7 лет |
| Есть штрихкод на каждой штуке товара | Нет |
Логистические параметры

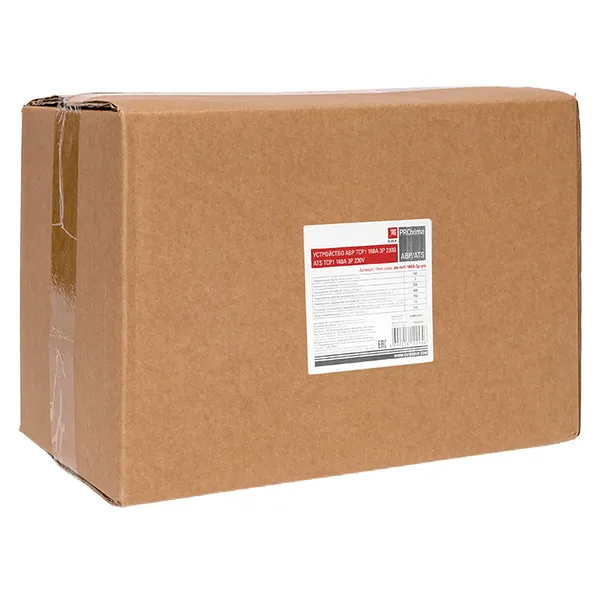

Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 2 | 2 |
| Единица хранения | Штука | Упаковка | Упаковка |
| Штрих-код | 4690216122946 | 14690216390168 | 14690216390168 |
| Вес брутто, кг | 5.8220 | 12.4020 | 12.4020 |
| Объем, м³ | 0.01791100 | 0.04373500 | 0.04373500 |
| Длина, м | 0.2260 | 0.3600 | 0.3600 |
| Ширина, м | 0.3330 | 0.4550 | 0.4550 |
| Высота, м | 0.2380 | 0.2670 | 0.2670 |
Описание
Описание
Устройство АВР торговой марки EKF предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электрообеспечения, имеющей основной и резервный вводы. Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии. Устройство АВР выполнено в виде моноблока и состоит из контактного блока и блока управления. На блоке управления имеется рычаг ручного переключения, замковый механизм перевода в ручной или автоматический режимы управления и запорный механизм, обеспечивающий блокировку переключения устройства АВР. АВР ТСР1 работает только по схеме электросеть-электросеть. Устройство АВР ТСР1 не предназначено для использования генератора в качестве питающей линии. Также контроль наличия напряжения осуществляется только по фазе А, не рекомендуется использовать данное устройство при необходимости контроля всех трёх фаз.
Применение
- Обязательное резервирование нагрузки для потребителей I категории:
- • больницы;
- • крупное металлургическое производство (например, доменная печь, установки
- непрерывной разливки стали);
- • транспортная инфраструктура;
- • объекты Министерства обороны;
- • тепловые станции;
- • противопожарные системы;
- • сельскохозяйственные фермы.
- Желательное применение АВР для потребителей II категории:
- • сборочный конвейер автозавода, других производств;
- • административные здания;
- • в качестве вводных автоматических выключателей в электрощите;
- • для обеспечения объектов гражданского жилого строительства, коммерческих
- строительных объектов.
Комплектация
- Видеоинструкция подключения АВР ТСР1: https://youtu.be/hogIVHY1xZA

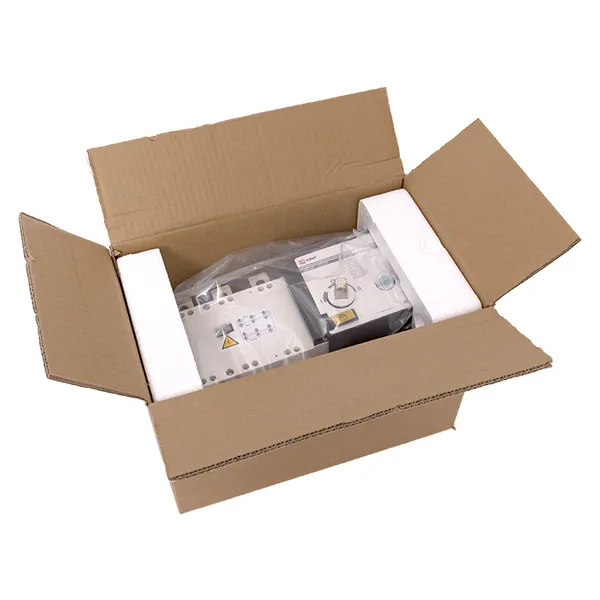

- 1. Устройство АВР ТСP1 – 1 шт. 2. Комплект крепежа – 1 шт. 3. Паспорт – 1 шт.
Документация
Документация
Сертификаты
Сертификат (PDF, 4.5 МБ)
Паспорта
Паспорт (PDF, 219.7 КБ)
Мастер-каталоги
Мастер-каталог "Автоматический ввод резерва АВР TCP1" (PDF, 205.4 КБ)
Прочее
Патент Устройство автоматического отключения АВР ТСР1 (JPG, 7.3 МБ)
3D - модели
3D-модели "Автоматический ввод резерва ТСP1" (7Z, 244.6 КБ)
