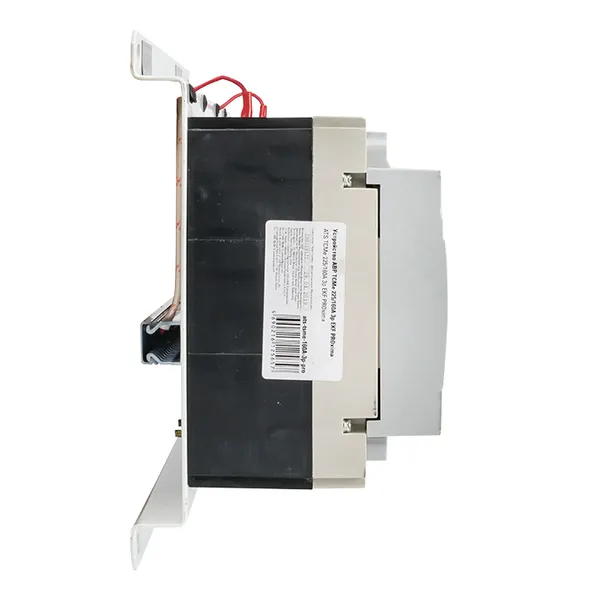

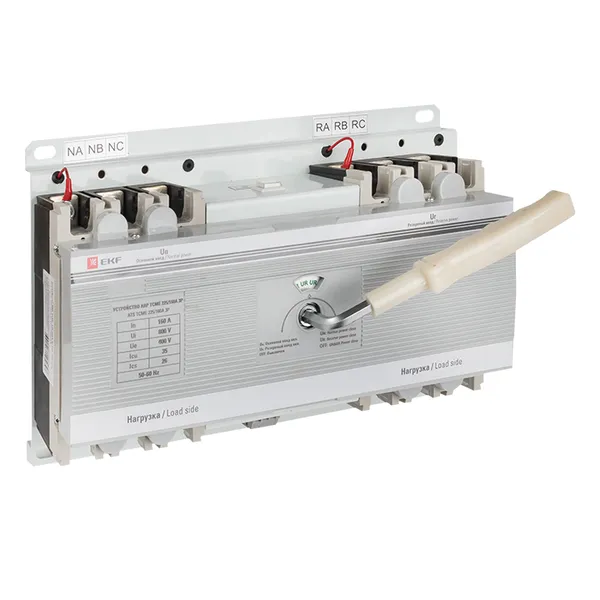

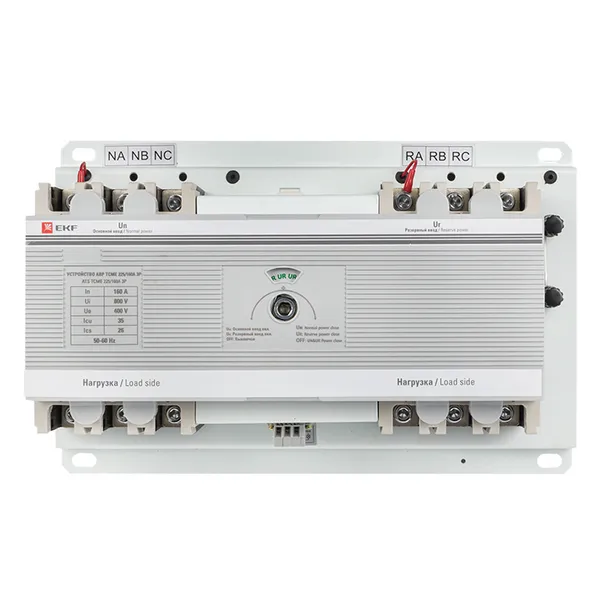

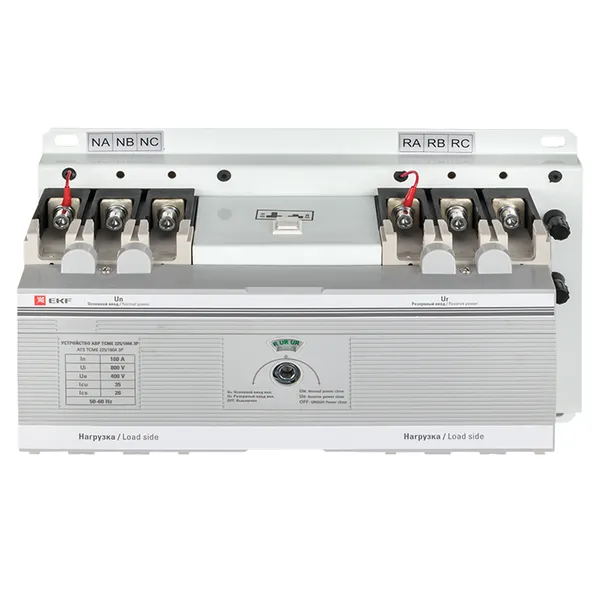

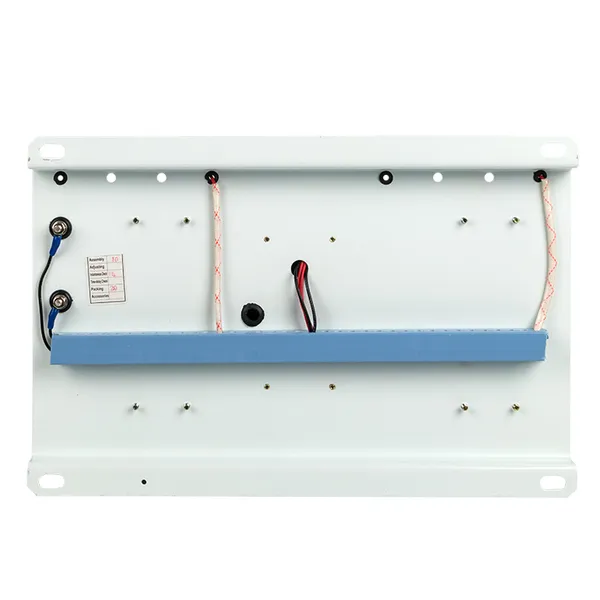

Устройство АВР ТСMе 225/160А 3р EKF PROxima
/products/CBF161FF0029E339AF6978E79C350195.jpg)
/products/BDB93CB66C1E37E43867B3F9C99668D6.jpg)
/products/21FCD60C1A72DD9BFA8D2C9F45E7E447.jpg)
/products/BE9AE0A6F6CDC456F9FEB892FF9B7142.jpg)
/products/15DA05C943CA78B401C877FEFAA9E22C.jpg)
/products/CBF161FF0029E339AF6978E79C350195.jpg)
/products/BDB93CB66C1E37E43867B3F9C99668D6.jpg)
/products/21FCD60C1A72DD9BFA8D2C9F45E7E447.jpg)
/products/BE9AE0A6F6CDC456F9FEB892FF9B7142.jpg)
/products/15DA05C943CA78B401C877FEFAA9E22C.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Серия | EKF |
| Номин. ток, А | 160 |
| С термозащитой | Да |
| Защита от перегрузки, А | 160...160 |
| Количество полюсов | 3 |
| Ширина, мм | 370 |
| Высота, мм | 241 |
| Глубина, мм | 143 |
| Модульное исполнение | Нет |
| С функцией защиты от утечки в землю | Нет |
| Мощность на размыкание (IEC947, Icu, 400 В), кА | 25 |
| Номин. напряжение в сети перемен. тока AC 50 Гц, В | 400 |
| Гарантийный срок хранения, лет | 7 |
| Гарантийный срок эксплуатации, лет | 7 |
| Есть штрихкод на каждой штуке товара | Нет |
| Количество выходных фаз | 3 |
| Количество входных фаз | 3 |
| Степень защиты (IP) | IP20 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216125657 | 4690216125657 | 4690216125657 |
| Вес брутто, кг | 8.6000 | 8.6000 | 8.6000 |
| Объем, м³ | 0.03180600 | 0.03180600 | 0.03180600 |
| Длина, м | 0.2050 | 0.2050 | 0.2050 |
| Ширина, м | 0.2900 | 0.2900 | 0.2900 |
| Высота, м | 0.5350 | 0.5350 | 0.5350 |
Описание
Описание
Устройство АВР ТСM EKF предназначено для обеспечения резервным электроснабжением нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы. Устройство АВР автоматически подключает резервную линию питания в случае пропадания напряжения на основной линии. Также устройство АВР ТСM имеет функцию защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей. Устройство АВР ТСM с управлением контроллером может быть настроено на несколько программ переключения.
Применение
- Обязательное резервирование нагрузки для потребителей I категории:
- • больницы;
- • крупное металлургическое производство (пример, доменная печь, установки непрерывной разливки стали);
- • транспортная инфраструктура;
- • объекты Министерства обороны;
- • тепловые станции;
- • противопожарные системы;
- • сельскохозяйственные фермы.
- Желательное применение АВР для потребителей II категории:
- • Сборочный конвейер автозавода, других производств;
- • Административные здания;
- • В качестве вводных автоматических выключателей в электрощите;
- • Для обеспечения объектов гражданского жилого строительства, коммерческих строительных объектов
Комплектация
- https://youtu.be/tEnz6UM3ImQ
- 1. Устройство АВР ТСМ. 2. Комплект метизов. 3. Паспорт.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417.045.CN.02.01154-25 (PDF, 1.7 МБ)
Паспорта
Паспорт «АВР ТСМ» (PDF, 865.1 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Автоматический ввод резерва АВР TCM EKF» (PDF, 507.3 КБ)
Прочее
Патент Устройство автоматического отключения АВР ТСМ (JPG, 7.4 МБ)
Подбор щита для установки АВР (XLSX, 20.4 КБ)
3D-модели
3D модель Автоматический ввод резерва ТСМ (7Z, 600.2 КБ)
