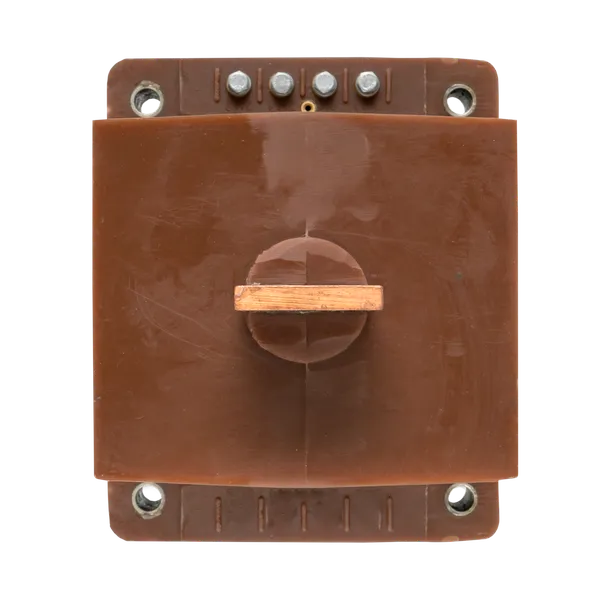

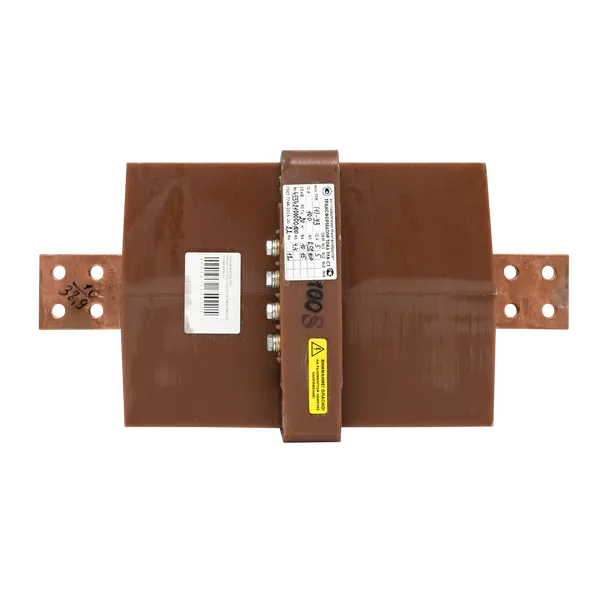

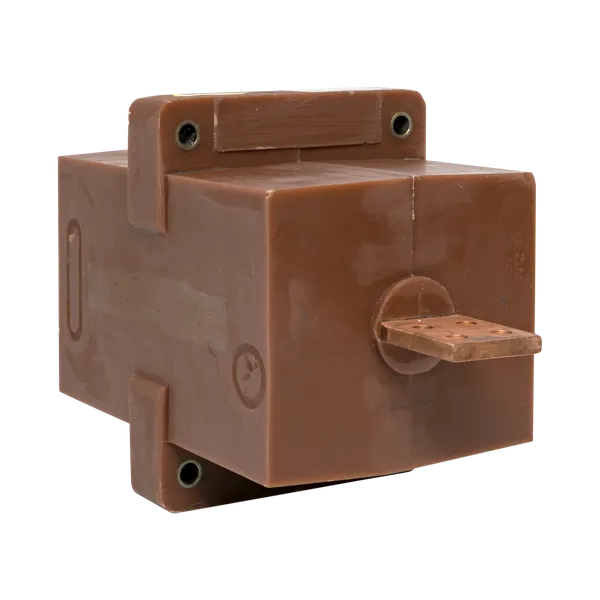

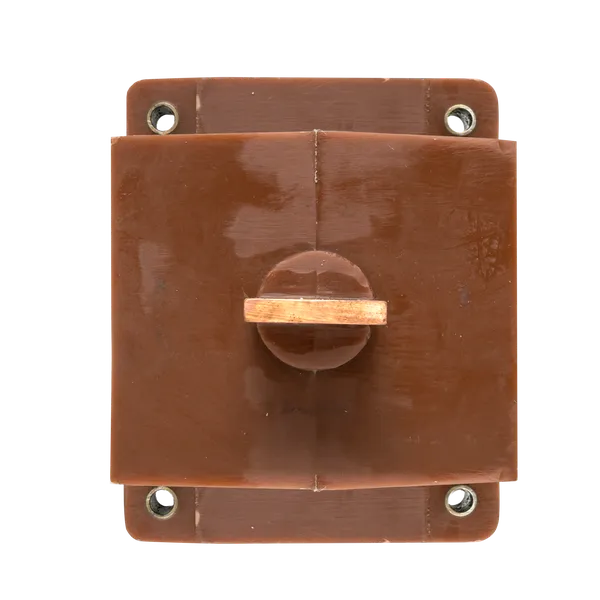

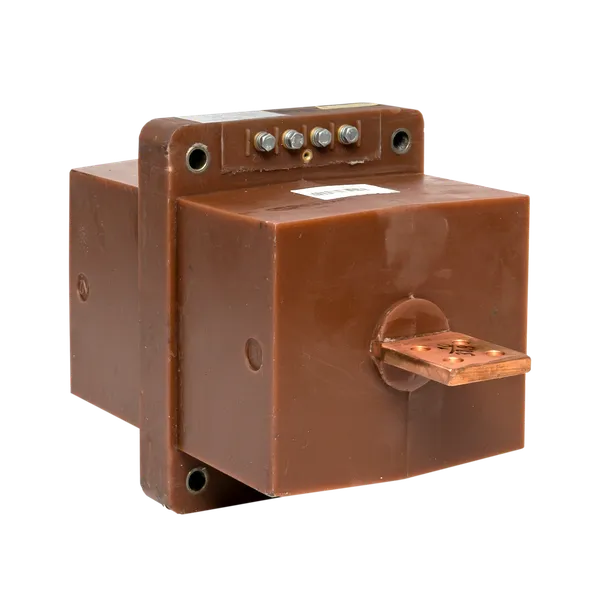

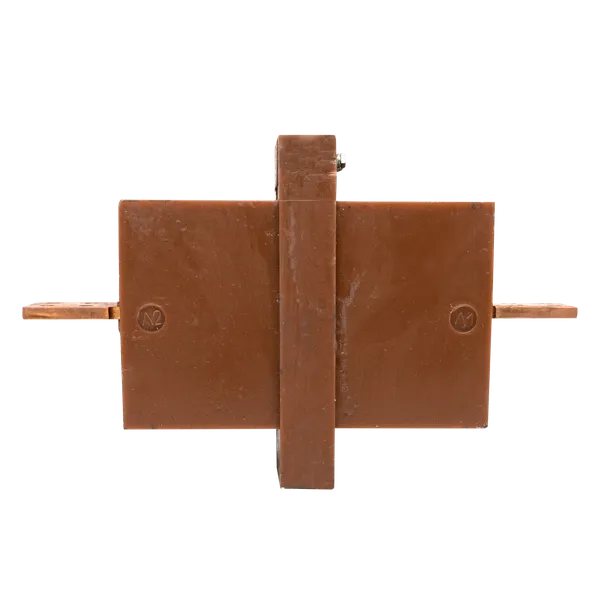

Трансформатор тока ТЛК-СТ-10-ТПК(1)-0,5S/10Р10-10ВА/15ВА-100/5-100/5 20 52 У3
/products/5A39E68597D8FB7FA9668EBDAC477089.png)
/products/CF392BA86FC077202427F4AADA4F310C.png)
/products/AEC052238CFE973E8CEE35CD2BD6CC80.png)
/products/4250C954BCF4E976E79803164A74842E.png)
/products/BB24BFA4E1A90F67264B530527F2FD2F.png)
/products/BF7F109DD316E38218038C315DF4387F.png)
/products/3AD654F349CBC528659C1C62F893D9EE.png)
/products/5A39E68597D8FB7FA9668EBDAC477089.png)
/products/CF392BA86FC077202427F4AADA4F310C.png)
/products/AEC052238CFE973E8CEE35CD2BD6CC80.png)
/products/4250C954BCF4E976E79803164A74842E.png)
/products/BB24BFA4E1A90F67264B530527F2FD2F.png)
/products/BF7F109DD316E38218038C315DF4387F.png)
/products/3AD654F349CBC528659C1C62F893D9EE.png)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Снята с производства
|
| Первичный номин. ток, А | 100 |
| С медной шиной | Нет |
| Установка на защёлках | Нет |
| Вторичное подключение | Прочее |
| Вторичный номин. ток, А | 5 |
| Серия | Stingray |
| Есть штрихкод на каждой штуке товара | Да |
| Ток динамической стойкости, кА | 52 |
| Коэффициент трансформации | 100/5 |
| Номинальная мощность, ВА | 10/15 |
| Высота, мм | 250 |
| Глубина, мм | 200 |
| Ток термической стойкости в течении 3с, кА | 20 |
| Класс точности трансформатора | 0,5S/10P10 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216152813 | 4690216152813 | 4690216152813 |
| Вес брутто, кг | 20.5000 | 20.5000 | 20.5000 |
| Объем, м³ | 0.03190000 | 0.03190000 | 0.03190000 |
| Длина, м | 0.5000 | 0.5000 | 0.5000 |
| Ширина, м | 0.2200 | 0.2200 | 0.2200 |
| Высота, м | 0.2900 | 0.2900 | 0.2900 |
Описание
Описание
Трансформатор тока ТПК проходной предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных электрических устройствах внутренней установки
Документация
Документация
Сертификаты
Декларация о соответствии N POCC RU Д-RU.PA01.B.26651/24 (PDF, 254.8 КБ)
Паспорта
Паспорт «Трансформатор тока ТЛК-СТ» (PDF, 535.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Оборудование среднего напряжения (6–35 кВ)» (PDF, 683.9 КБ)
Прочее
Документация (PDF, 596.8 КБ)
Документация (PDF, 450.1 КБ)
Документация (PDF, 408.8 КБ)
Документация (PDF, 535.4 КБ)
Инструкции
Руководство по эсплуатации (PDF, 498.1 КБ)
Свидетельства
Свидетельство (PDF, 967.1 КБ)
Промо-материалы
Буклет «Силовое оборудование» (PDF, 35.5 МБ)
