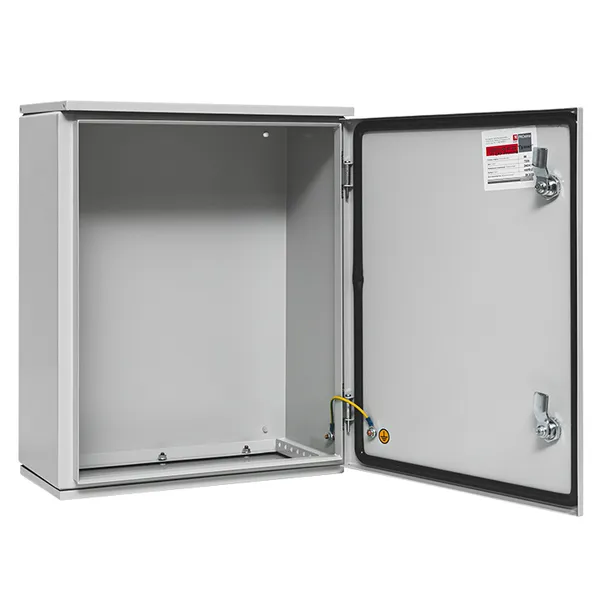

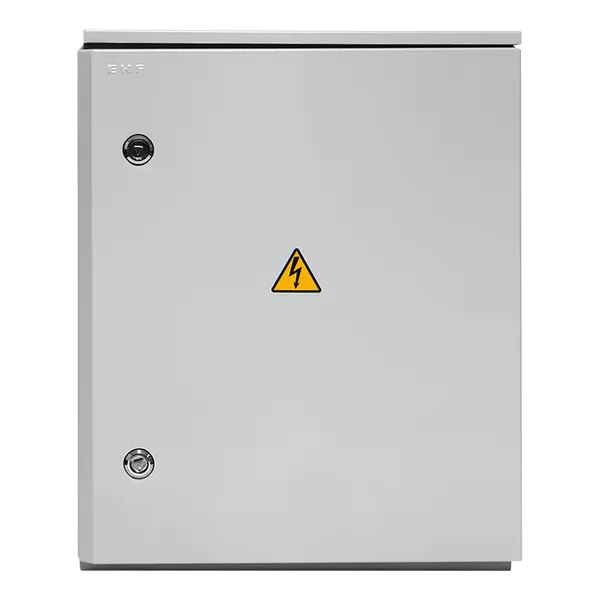

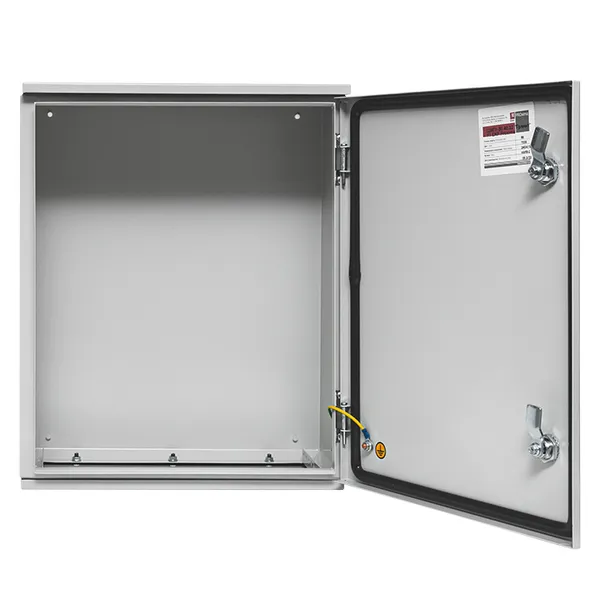

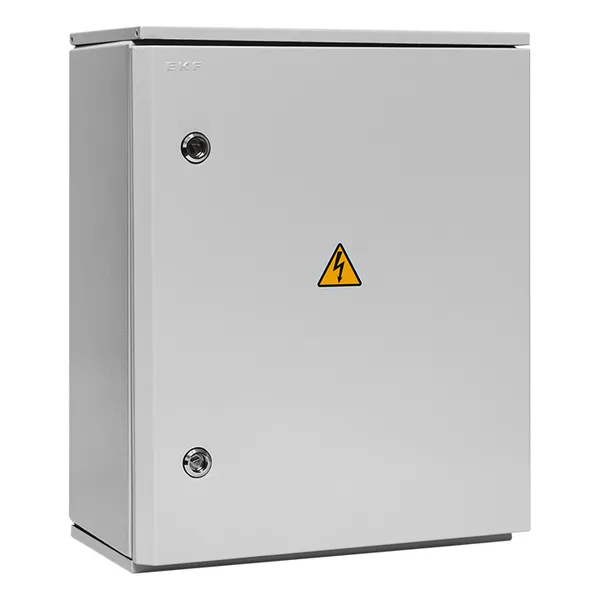

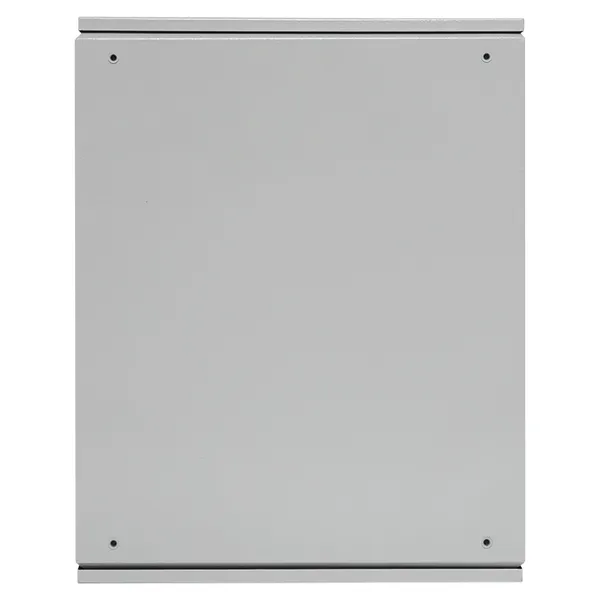

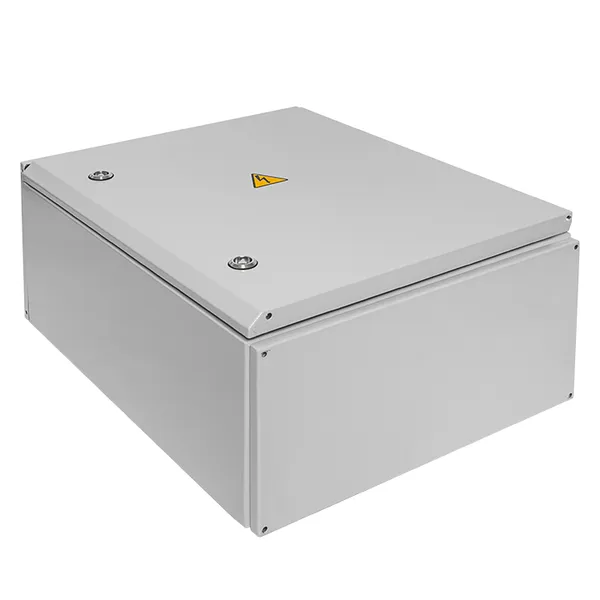

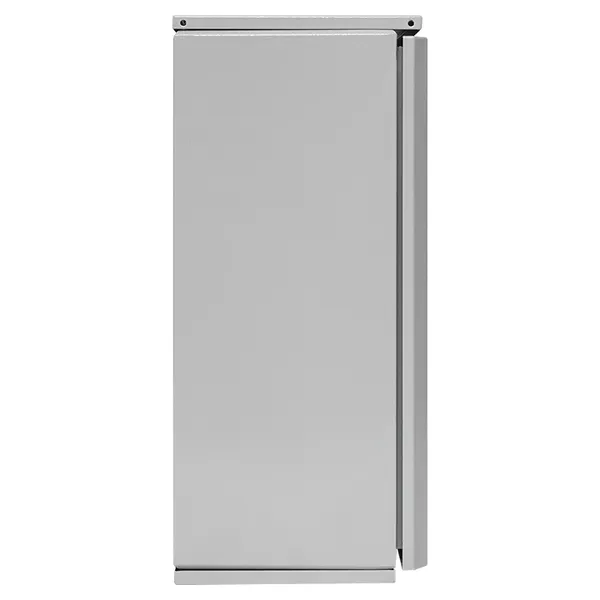

Корпус 50.40.22 "Гранит" IP66 пустой

Артикул скопирован
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Корпус 50.40.22 "Гранит" IP66 пустой
Товар снят с производства
Щит распределительный навесной "KRATOS" 48 модулей 50.40.22 IP66 EKF
Артикул скопирован

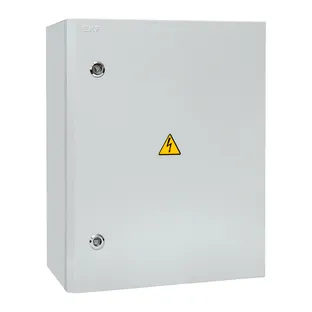

Изображение товара

9 380 ₽ за шт

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Характеристики

Техническая спецификация

СтатусСнята с производства
Высота, мм500
Ширина, мм400
Глубина, мм220
Тип крышкиЗакрытого типа
Степень защиты (NEMA)Прочее
Способ монтажаОткрытой установки
ЦветСерый
Номер цвета RAL7 035
С монтажной платой/панельюНет
Защитное покрытие поверхностиПрочее
Тип крышки (наружной)Дверь (-ца)
Возможность расширенияНет
Внутр. глубина, мм200
Материал корпусаСталь
Сохранение работоспособности (целостность цепи)Прочее
Подходит для использования вне помещений (уличное исполнение)Да
Ударопрочность по стандарту EN 50102Прочее
Тип дверцыОдинарный (-ая)
Степень защиты (IP)IP66
Прозрачная крышка/дверцаНет
С замкомДа
Подходит для молниезащитыДа
Номин. ток (In), А630
Гарантийный срок хранения, лет5
Гарантийный срок эксплуатации, лет5
Срок службы, лет10 лет
Есть штрихкод на каждой штуке товараДа
Вариант монтажаНавесной
Вид монтажаНавесной
Смотровое окошкоНет

Логистические параметры

Описание

Описание

Корпуса «Гранит» позволяют собирать на их основе любой вид НКУ. Имеют несколько вариантов комплектации внутренних элементов – использование монтажной панели для силового оборудования или шасси с DIN-рейками и фальш-панелями для модульного оборудования. Степень пылевлагозащиты IP66 и климатическое исполнение УХЛ1 позволяет размещать корпуса в неблагоприятных условиях окружающей среды, а также обеспечивает защиту электротехнического оборудования внутри корпуса. Обращаем внимание: монтажная панель, шасси с DIN-рейками и фальш-панели поставляются отдельно.

Применение

  • Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
  • Предназначены для:
  • • сборщиков щитов управления;
  • • автоматизации и пунктов распределения.
  • Возможность использования на улице в том числе в качестве щита учета электроэнергии.

Комплектация

  1. 1. Корпус электрощита
  2. 2. Монтажная панель
  3. 3. Фланец для ввода кабеля (при выборе исполнения с фланцами)
  4. 4. Поводок заземления

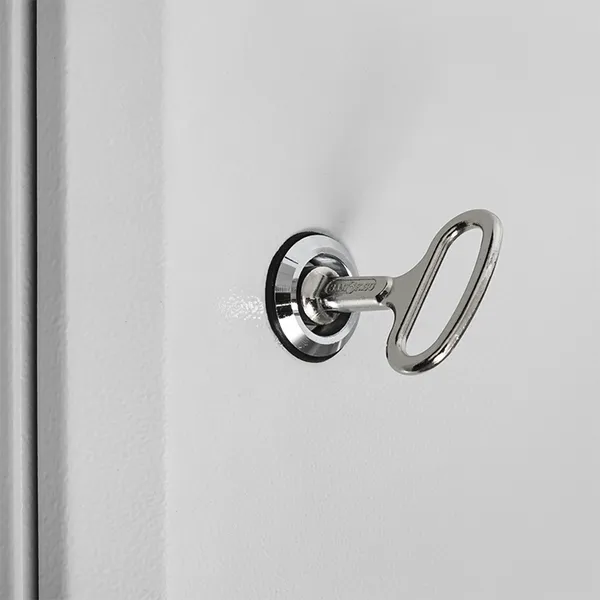

  5. 5. Замки IP54 – трехгранный ключ
  6. 6. Накладки на замок IP65
  7. 7. Силиконовые заглушки отверстий в задней стенке корпуса

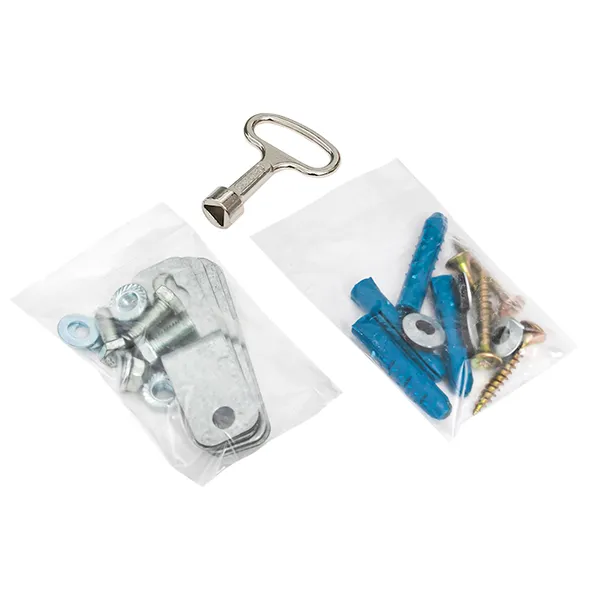

  8. 8. Монтажные комплекты для настенной установки и навесной установки
  9. 9. Наклейка «Молния», «Заземление»
  10. 10. Паспорт

Документация

Документация

Сертификаты

Отказное письмо (PDF, 1.8 МБ)

Паспорта

Паспорт «ЩМПг Гранит IP66 EKF PROXIMA» (PDF, 573.7 КБ)

Мастер-каталоги

Мастер-каталог «ЩМПг «Гранит» IP66 EKF PROxima» (PDF, 335.9 КБ)

Прочее

Презентация (PDF, 1.9 МБ)

3D-модели

3D-модель «Корпус 50.40.22 "Гранит" IP66 пустой» (STEP, 2.5 МБ)

Чертежи

Чертеж «Корпус 50.40.22 "Гранит" IP66 пустой» (PDF, 12.4 КБ)

Промо-материалы

Презентация «ЩМПг «Гранит» IP66» (PDF, 1.4 МБ)
