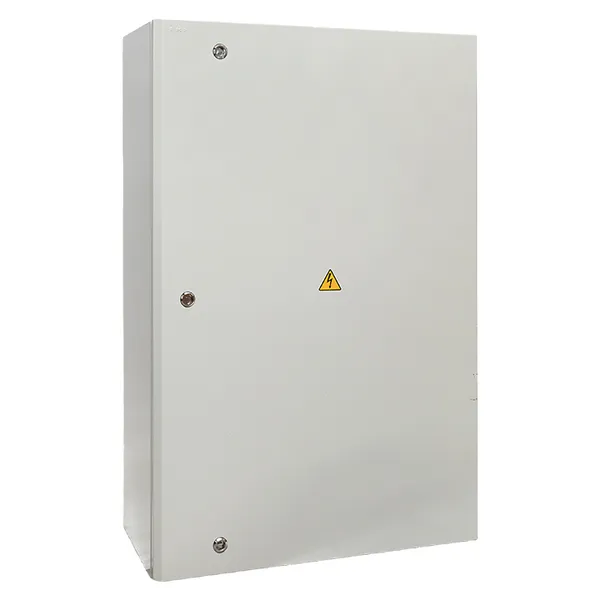

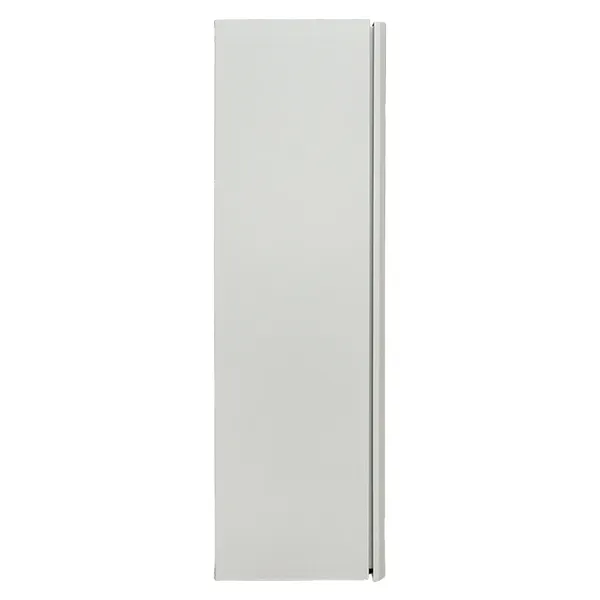

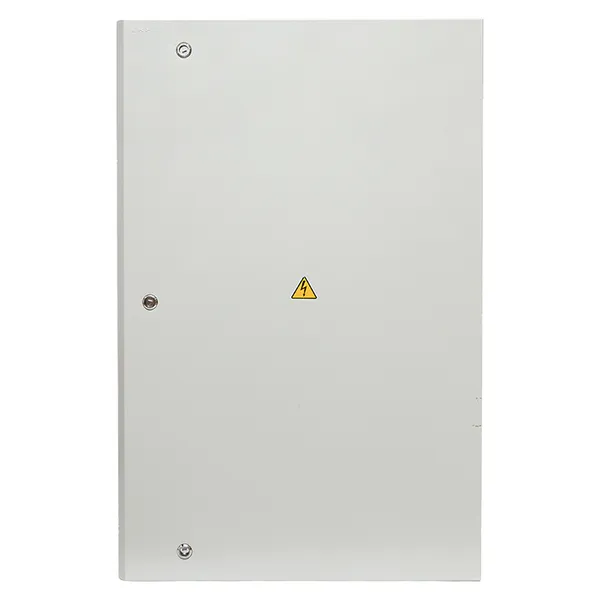

ЩМПг-100.65.30 каб фланец IP65 PROXIMA EKF
Рекомендованная розничная цена 21 562 ₽ за шт
28 750 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Высота, мм | 1 000 |
| Ширина, мм | 650 |
| Глубина, мм | 300 |
| Вид монтажа | Навесной |
| Гарантийный срок хранения | 5 лет |
| Гарантийный срок эксплуатации | 5 лет |
| Есть штрихкод на каждой штуке товара | Да |
| Срок службы, лет | 10 лет |
| Степень защиты, IP | IP65 |
| Вид | Герметичные (ЩМПг) |
| Вариант монтажа | Навесной |
| Номер цвета RAL | 7 035 |
| С монтажной платой/панелью | Да |
| Защитное покрытие поверхности | С порошковым покрытием |
| Способ монтажа | Открытой установки |
| Цвет | Светло-серый |
| Толщина плиты шкафа, мм | 1,5 |
| Толщина двери / крышки, мм | 1,5 |
| Тип крышки | Закрытого типа |
| Количество отверстий для фланцев | 3 |
| Степень защиты (NEMA) | Прочее |
| Тип крышки (наружной) | Дверь (-ца) |
| Возможность расширения | Нет |
| Внутр. глубина, мм | 280 |
| Материал корпуса | Сталь |
| Сохранение работоспособности (целостность цепи) | Прочее |
| Подходит для использования вне помещений (уличное исполнение) | Да |
| Ударопрочность по стандарту EN 50102 | Прочее |
| Тип дверцы | Одинарный (-ая) |
| Степень защиты (IP) | IP65 |
| Прозрачная крышка/дверца | Нет |
| С замком | Да |
| Подходит для молниезащиты | Да |
| Номин. ток (In), А | 630 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216491783 | 4690216491783 | 4690216491783 |
| Вес брутто, кг | 35.0000 | 35.0000 | 35.0000 |
| Объем, м³ | 0.20993400 | 0.20993400 | 0.20993400 |
| Длина, м | 1.0130 | 1.0130 | 1.0130 |
| Ширина, м | 0.6600 | 0.6600 | 0.6600 |
| Высота, м | 0.3140 | 0.3140 | 0.3140 |
Описание
Описание

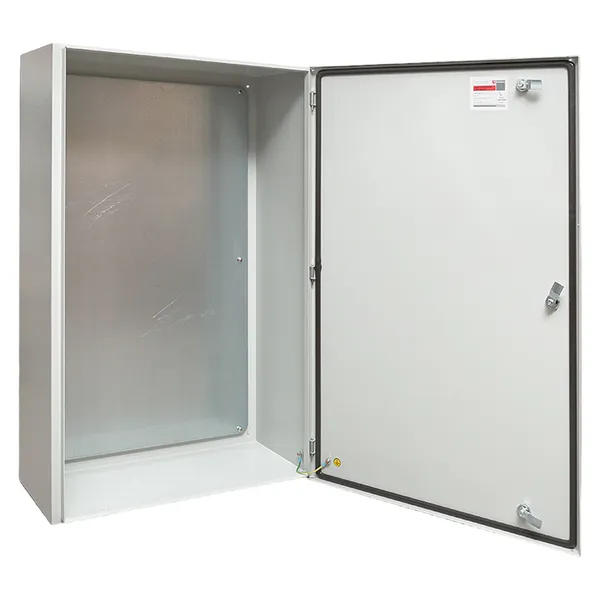

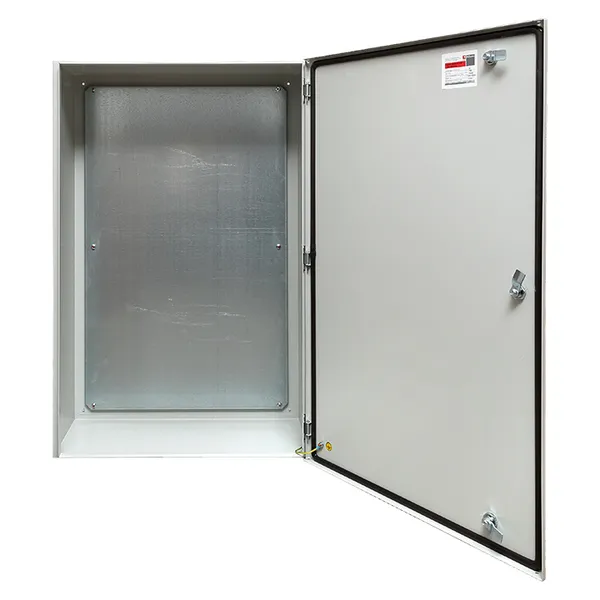

Щиты с монтажной панелью ЩМПг IP65 EKF PROxima являются надежной оболочкой для сборки щитов управления, автоматизации и пунктов распределения. Возможна установка различного модульного и силового оборудования. Модели со степенью защиты IP65 оснащены скошенным желобом в конструкции корпуса, что дает дополнительную защиту от проникновения влаги и грязи внутрь щита.
Применение
- Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
- Предназначены для:
- • сборщиков щитов управления;
- • автоматизации и пунктов распределения.
- Возможность использования на улице в том числе в качестве щита учета электроэнергии.

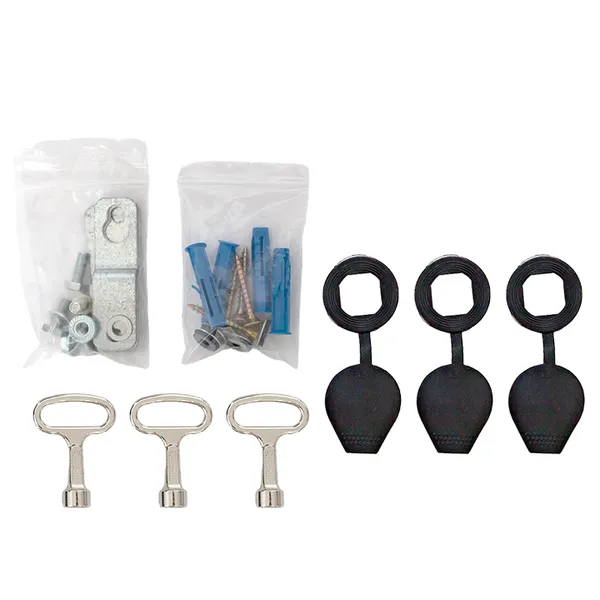

Комплектация
- 1. Корпус электрощита

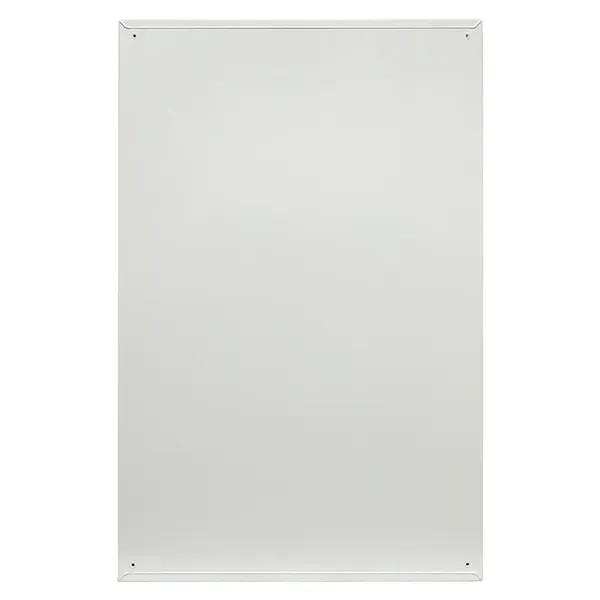

- 2. Монтажная панель

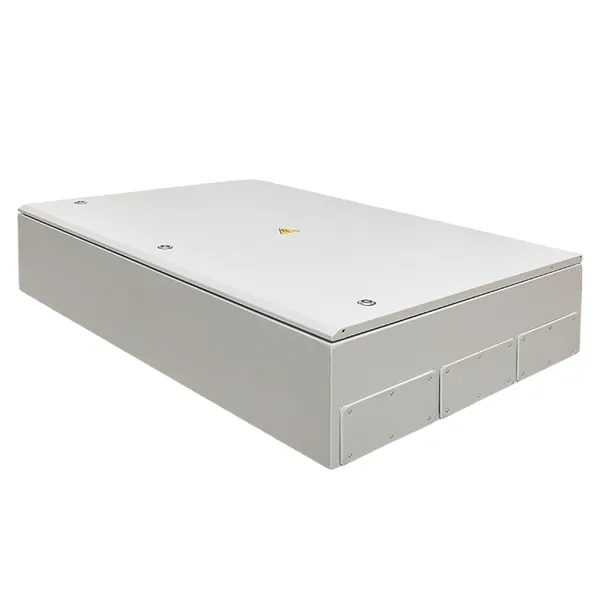

- 3. Фланец для ввода кабеля (при выборе исполнения с фланцами)
- 4. Поводок заземления
- 5. Замки IP54 – трехгранный ключ
- 6. Накладки на замок IP65
- 7. Силиконовые заглушки отверстий в задней стенке корпуса
- 8. Монтажные комплекты для настенной установки и навесной установки
- 9. Наклейка «Молния», «Заземление»
- 10. Паспорт
