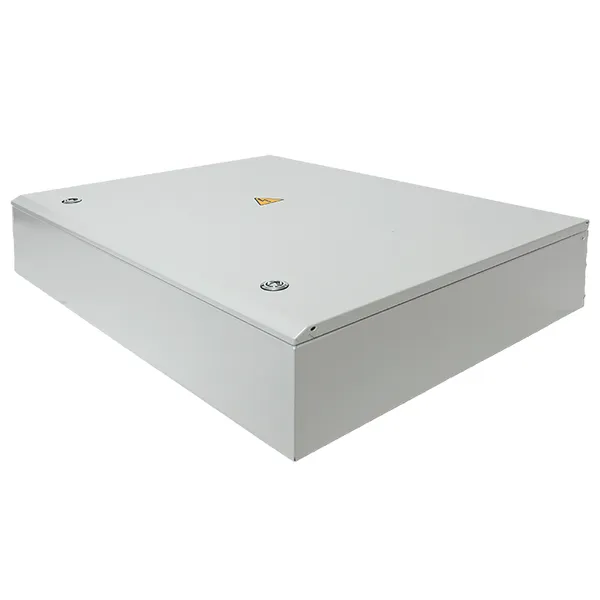

ЩМПг- 65.50.22 IP65 PROXIMA EKF
/products/922309BD939C62C209CEF1FB28A4DE14.jpg)
/products/979013FF0BF1484A6C5B6D138A21CFBD.jpg)
/products/79D7539CCC3575936312D22B3CEBA843.jpg)
/products/D4B9F499E4D2F812CD3B93AD5E2A5622.jpg)
/products/FBF7A367AB563F41F122B5ADE2225C76.jpg)
/products/E77404AC1D62E31BB4F1F75142EA1E18.jpg)
/products/721445F02D95A16D932C73545FFDADBA.jpg)
/products/D81421D321784F668D644709C1245D7C.jpg)
/products/D766A5A96FBDDC2EA73278B36098A9F7.jpg)
/products/2A77C3F14FF3CF4830A991DE617AA3E5.jpg)
/products/3F6BABCBC01AA720E4E59AE82EA4B2B5.jpg)
/products/2CB46902BEC12115C82FCDC256D908FB.jpg)
/products/A8FE3A947C56B9FDF34AEC2256029F35.jpg)
/products/25978DD75E2D953C8F1B8501CAF379C9.jpg)
/products/922309BD939C62C209CEF1FB28A4DE14.jpg)
/products/979013FF0BF1484A6C5B6D138A21CFBD.jpg)
/products/79D7539CCC3575936312D22B3CEBA843.jpg)
/products/D4B9F499E4D2F812CD3B93AD5E2A5622.jpg)
/products/FBF7A367AB563F41F122B5ADE2225C76.jpg)
/products/E77404AC1D62E31BB4F1F75142EA1E18.jpg)
/products/721445F02D95A16D932C73545FFDADBA.jpg)
/products/D81421D321784F668D644709C1245D7C.jpg)
/products/D766A5A96FBDDC2EA73278B36098A9F7.jpg)
/products/2A77C3F14FF3CF4830A991DE617AA3E5.jpg)
/products/3F6BABCBC01AA720E4E59AE82EA4B2B5.jpg)
/products/2CB46902BEC12115C82FCDC256D908FB.jpg)
/products/A8FE3A947C56B9FDF34AEC2256029F35.jpg)
/products/25978DD75E2D953C8F1B8501CAF379C9.jpg)
Рекомендованная розничная цена 13 075 ₽ за шт
17 433 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Высота, мм | 650 |
| Ширина, мм | 500 |
| Глубина, мм | 220 |
| Вид монтажа | Навесной |
| Гарантийный срок хранения | 5 лет |
| Гарантийный срок эксплуатации | 5 лет |
| Есть штрихкод на каждой штуке товара | Да |
| Срок службы, лет | 10 лет |
| Степень защиты, IP | IP65 |
| Вид | Герметичные (ЩМПг) |
| Вариант монтажа | Навесной |
| Номер цвета RAL | 7 035 |
| С монтажной платой/панелью | Да |
| Защитное покрытие поверхности | С порошковым покрытием |
| Способ монтажа | Открытой установки |
| Цвет | Светло-серый |
| Толщина плиты шкафа, мм | 1,5 |
| Толщина двери / крышки, мм | 1,5 |
| Тип крышки | Закрытого типа |
| Степень защиты (NEMA) | Прочее |
| Тип крышки (наружной) | Дверь (-ца) |
| Возможность расширения | Нет |
| Внутр. глубина, мм | 200 |
| Материал корпуса | Сталь |
| Сохранение работоспособности (целостность цепи) | Прочее |
| Подходит для использования вне помещений (уличное исполнение) | Да |
| Ударопрочность по стандарту EN 50102 | Прочее |
| Тип дверцы | Одинарный (-ая) |
| Степень защиты (IP) | IP65 |
| Прозрачная крышка/дверца | Нет |
| С замком | Да |
| Подходит для молниезащиты | Да |
| Номин. ток (In), А | 630 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216491820 | 4690216491820 | 4690216491820 |
| Вес брутто, кг | 14.3780 | 14.3780 | 14.3780 |
| Объем, м³ | 0.08544100 | 0.08544100 | 0.08544100 |
| Длина, м | 0.6760 | 0.6760 | 0.6760 |
| Ширина, м | 0.2440 | 0.2440 | 0.2440 |
| Высота, м | 0.5180 | 0.5180 | 0.5180 |
Описание
Описание
Щиты с монтажной панелью ЩМПг IP65 EKF PROxima являются надежной оболочкой для сборки щитов управления, автоматизации и пунктов распределения. Возможна установка различного модульного и силового оборудования. Модели со степенью защиты IP65 оснащены скошенным желобом в конструкции корпуса, что дает дополнительную защиту от проникновения влаги и грязи внутрь щита.
Применение
- Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
- Предназначены для:
- • сборщиков щитов управления;
- • автоматизации и пунктов распределения.
- Возможность использования на улице в том числе в качестве щита учета электроэнергии.
Комплектация
- 1. Корпус электрощита
- 2. Монтажная панель
- 3. Фланец для ввода кабеля (при выборе исполнения с фланцами)
- 4. Поводок заземления
- 5. Замки IP54 – трехгранный ключ
- 6. Накладки на замок IP65
- 7. Силиконовые заглушки отверстий в задней стенке корпуса
- 8. Монтажные комплекты для настенной установки и навесной установки
- 9. Наклейка «Молния», «Заземление»
- 10. Паспорт
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «Корпус металлический ЩМПг- 65x50x22 IP65» (PDF, 260.3 КБ)
Мастер-каталоги
Мастер-каталог «Корпуса с монтажной панелью (ЩМПг IP65) EKF PROxima» (PDF, 183.8 КБ)
Прочее
Презентация (PDF, 1.9 МБ)
Презентации
Презентация «Щиты с монтажной панелью IP31, IP54 и IP65» (PDF, 1.9 МБ)
3D-модели
3D-модель «ЩМПг- 65.50.22 IP65 PROXIMA EKF» (STEP, 1.7 МБ)
