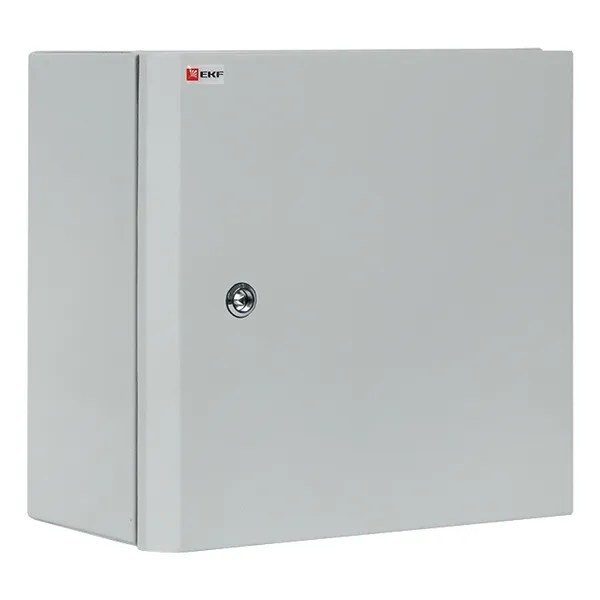

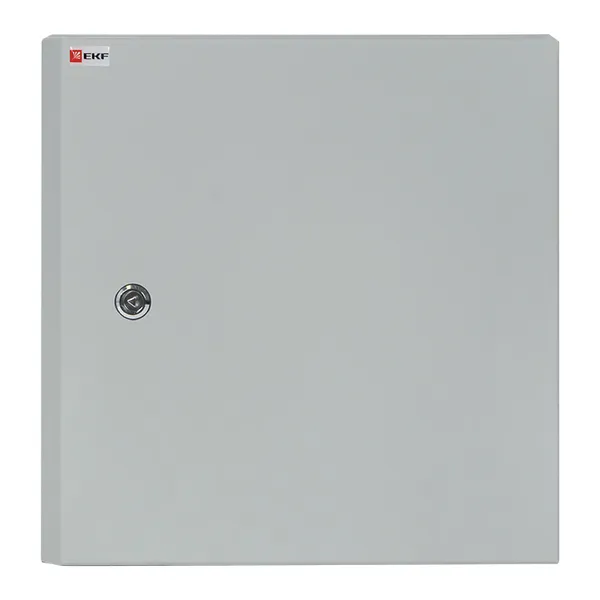

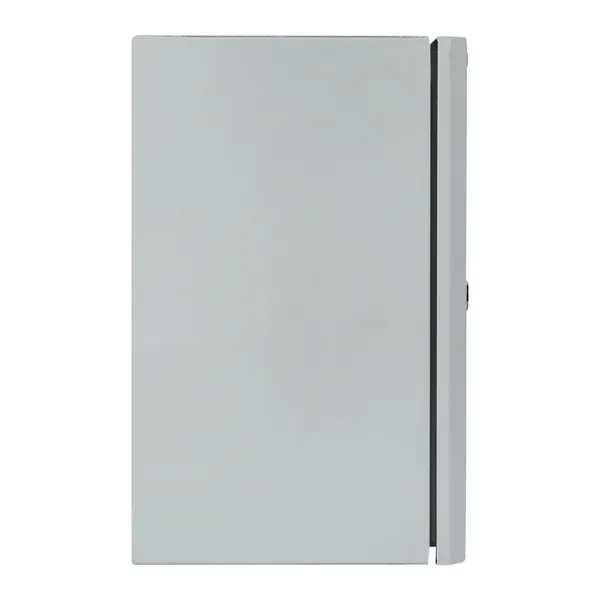

Щит с монтажной панелью ЩМПг- 40.40.15 IP54 EKF PROxima
Рекомендованная розничная цена 5 999 ₽ за шт
Базовая цена 7 999 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Высота, мм | 400 |
| Ширина, мм | 400 |
| Глубина, мм | 150 |
| Номер цвета RAL | 7 035 |
| С монтажной платой/панелью | Да |
| Защитное покрытие поверхности | С порошковым покрытием |
| Возможность расширения | Нет |
| Материал корпуса | Сталь |
| Степень защиты (IP) | IP54 |
| Подходит для молниезащиты | Да |
| Тип крышки | Прочее |
| Толщина пластины двери/крышки | 1 |
| Сохранение работоспособности (целостность цепи) | Прочее |
| Номин. ток (In), А | 630 |
| Подходит для использования вне помещений (уличн.) | Да |
| Цвет | Светло-серый |
| Толщина пластины шкафа | 1 |
| Тип крышки (наружной) | Дверь (-ца) |
| Количество линейных кабельных вводов | 3 |
| С замком | Да |
| С прозрачн. (светопрониц.) дверцой/крышкой | Нет |
| Степень защиты (NEMA) | Прочее |
| Способ монтажа | Навесной |
| Тип дверцы | Одинарный (-ая) |
| Класс защиты | I |
| Ударопрочность по стандарту EN 50102 | Средний (класс 3) |
| Внутр. глубина | 130 |
| Количество отверстий для фланцевых пластин | 0 |
| Серия | PROxima |
| Гарантийный срок хранения | 5 лет |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы, лет | 10 лет |
| Есть штрихкод на каждой штуке товара | Да |
| Степень защиты, IP | IP54 |
| Вид корпуса | Щит с монтажной панелью |
| Вид | Герметичные (ЩМПг) |
| Вариант монтажа | Навесной |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216135342 | 4690216135342 | 4690216135342 |
| Вес брутто, кг | 6.5000 | 6.5000 | 6.5000 |
| Объем, м³ | 0.02998800 | 0.02998800 | 0.02998800 |
| Длина, м | 0.1700 | 0.1700 | 0.1700 |
| Ширина, м | 0.4200 | 0.4200 | 0.4200 |
| Высота, м | 0.4200 | 0.4200 | 0.4200 |
Описание
Применение
- Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
- Предназначены для:
- • сборщиков щитов управления;
- • автоматизации и пунктов распределения.

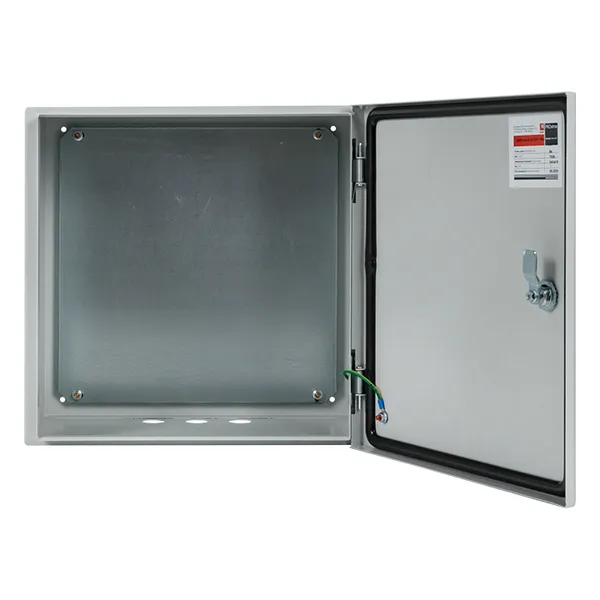

Комплектация
- 1. Паспорт
- 2. Корпус электрощита

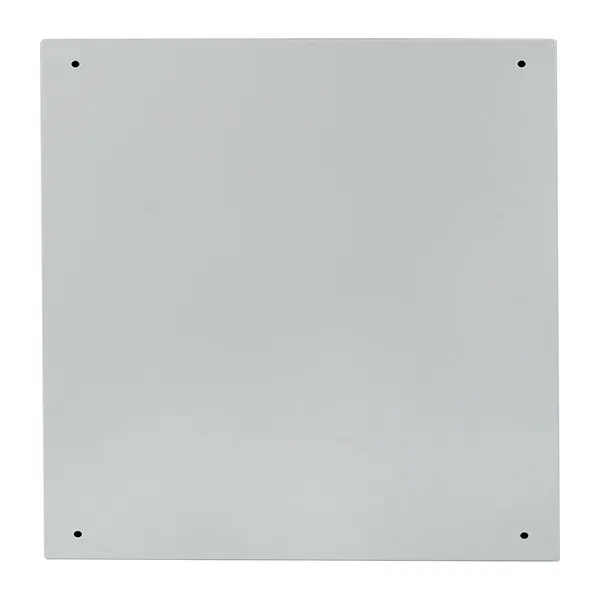

- 3. Монтажная панель
- 4. Поводок заземления
- 5. Замок IP54
- 6. Знаки электробезопасности
- 7. Монтажный комплект
- 8. Сальники "Пирамидка"
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт ЩМПг- 40.40.15 IP54 EKF PROxima (PDF, 188.9 КБ)
Мастер-каталоги
Щит с монтажной панелью ЩМПг (PDF, 434.9 КБ)
Прочее
Презентация (PDF, 1.9 МБ)
3Д - модели
3Д - модель (STEP, 1.9 МБ)
Чертежи
Чертеж (PDF, 1.3 МБ)
