Щит с монтажной панелью ЩМПг- 40.40.25 IP54 EKF PROxima
7 289 ₽ за шт
9 718 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму
Описание
Применение
- Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
- Предназначены для:
- • сборщиков щитов управления;
- • автоматизации и пунктов распределения.
Комплектация
- 1. Паспорт
- 2. Корпус электрощита
- 3. Монтажная панель
- 4. Поводок заземления
- 5. Замок IP54
- 6. Знаки электробезопасности
- 7. Монтажный комплект

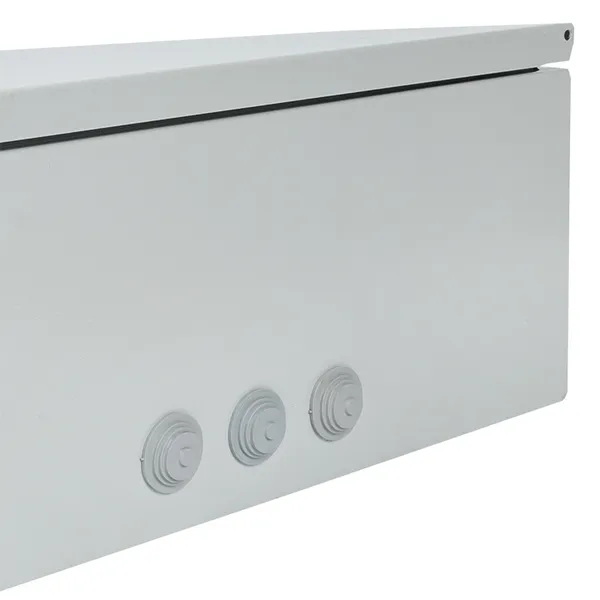

- 8. Сальники "Пирамидка"
Характеристики
Техническая спецификация
Статус | Регулярная |
Высота, мм | 400 |
Ширина, мм | 400 |
Глубина, мм | 250 |
Номер цвета RAL | 7 035 |
С монтажной платой/панелью | Да |
Защитное покрытие поверхности | С порошковым покрытием |
Возможность расширения | Нет |
Материал корпуса | Сталь |
Степень защиты (IP) | IP54 |
Подходит для молниезащиты | Да |
Толщина пластины шкафа | 1 |
Ударопрочность по стандарту EN 50102 | Средний (класс 3) |
Подходит для использования вне помещений (уличн.) | Да |
Класс защиты | I |
Тип дверцы | Одинарный (-ая) |
Номин. ток (In), А | 630 |
Количество линейных кабельных вводов | 3 |
Степень защиты (NEMA) | Прочее |
Способ монтажа | Навесной |
Сохранение работоспособности (целостность цепи) | Прочее |
С прозрачн. (светопрониц.) дверцой/крышкой | Нет |
С замком | Да |
Тип крышки (наружной) | Дверь (-ца) |
Толщина пластины двери/крышки | 1 |
Тип крышки | Прочее |
Цвет | Светло-серый |
Внутр. глубина | 230 |
Количество отверстий для фланцевых пластин | 0 |
Серия | PROxima |
Гарантийный срок хранения | 5 лет |
Гарантийный срок эксплуатации | 5 лет |
Срок службы, лет | 10 лет |
Есть штрихкод на каждой штуке товара | Да |
Степень защиты, IP | IP54 |
Вид корпуса | Щит с монтажной панелью |
Вид | Герметичные (ЩМПг) |
Вариант монтажа | Навесной |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216135366 | 4690216135366 | 4690216135366 |
Вес брутто, кг | 8.6000 | 8.6000 | 8.6000 |
Объем, м³ | 0.04762800 | 0.04762800 | 0.04762800 |
Длина, м | 0.2700 | 0.2700 | 0.2700 |
Ширина, м | 0.4200 | 0.4200 | 0.4200 |
Высота, м | 0.4200 | 0.4200 | 0.4200 |
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт ЩМПг- 40.40.25 IP54 EKF PROxima (PDF, 189.1 КБ)
Мастер-каталоги
Щит с монтажной панелью ЩМПг (PDF, 434.9 КБ)
Прочее
Презентация (PDF, 1.9 МБ)
3Д - модели
3Д - модель (STEP, 1.9 МБ)
Чертежи
Чертеж (PDF, 1.3 МБ)
