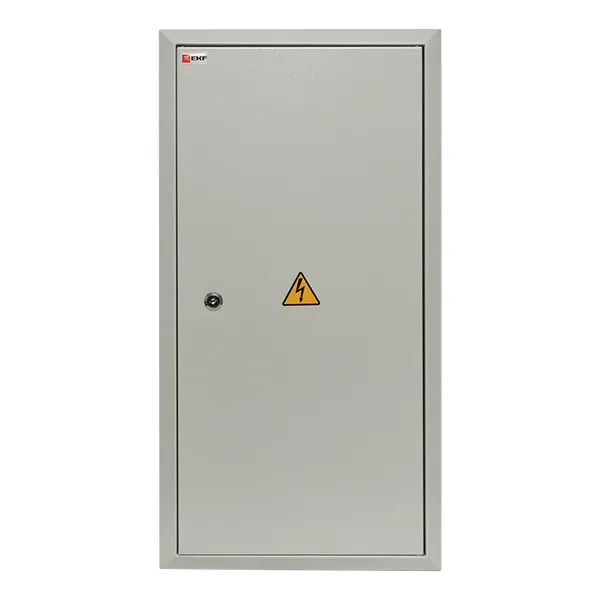

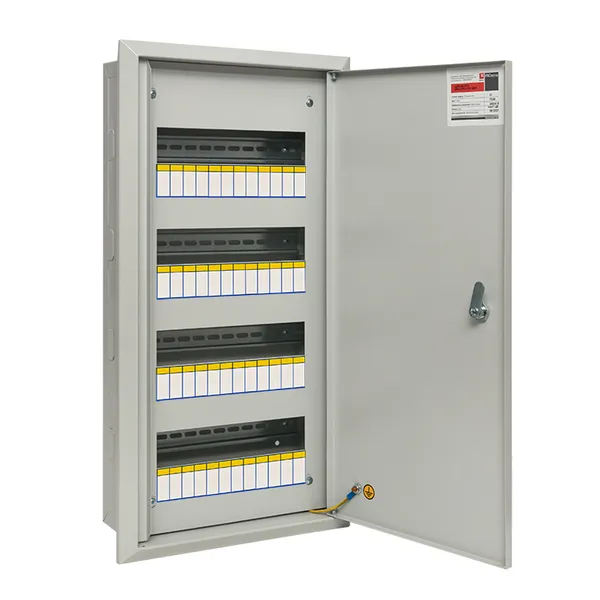

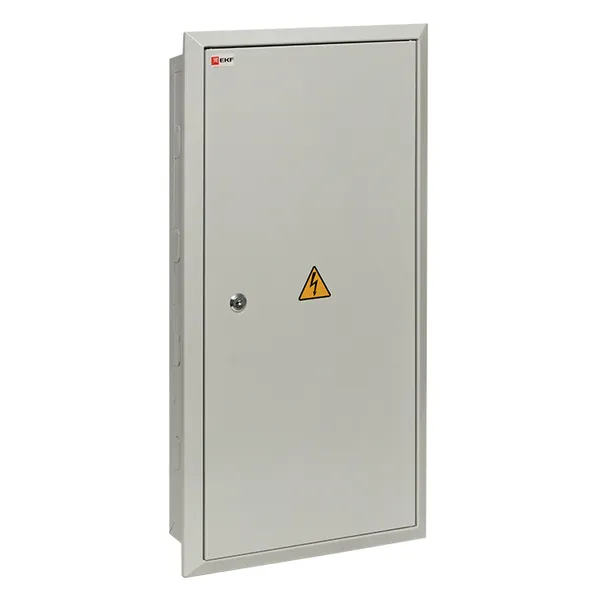

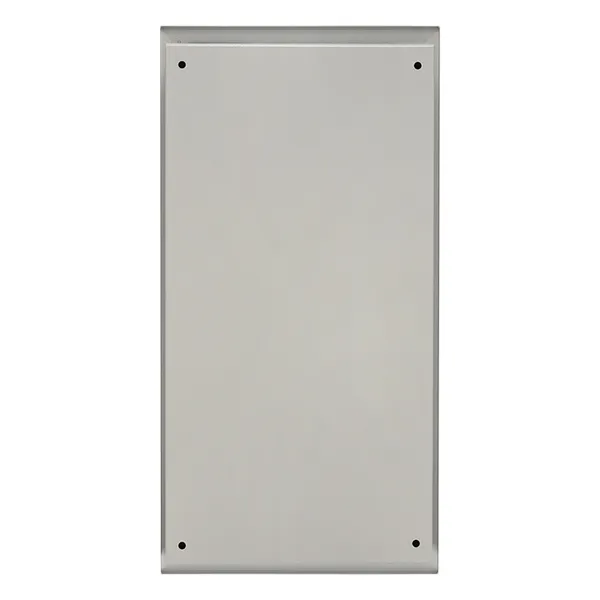

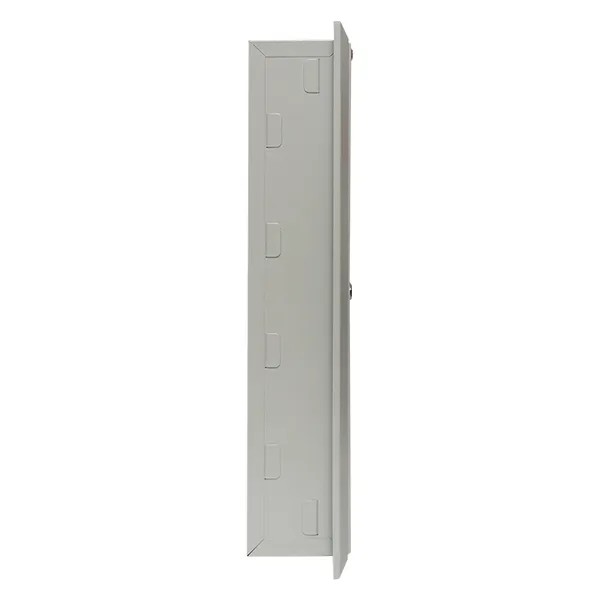

ЩРВ-48 (650х340х120) IP31 PROXIMA EKF
Рекомендованная розничная цена 5 120 ₽ за шт
Базовая цена 6 826 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Модульная ширина (общ. кол-во модульных расстояний) | 48 |
| Способ монтажа | Встраиваемый |
| Ширина, мм | 340 |
| Высота, мм | 650 |
| Глубина, мм | 120 |
| Глубина установочная (встраив.), мм | 110 |
| Цвет | Светло-серый |
| Номер цвета RAL | 7 035 |
| Количество рядов | 4 |
| Материал корпуса | Сталь |
| Степень защиты (IP) | IP31 |
| С замком | Да |
| Вид монтажа | Встраиваемый |
| Возможность расширения | Нет |
| С монтажной платой/панелью | Нет |

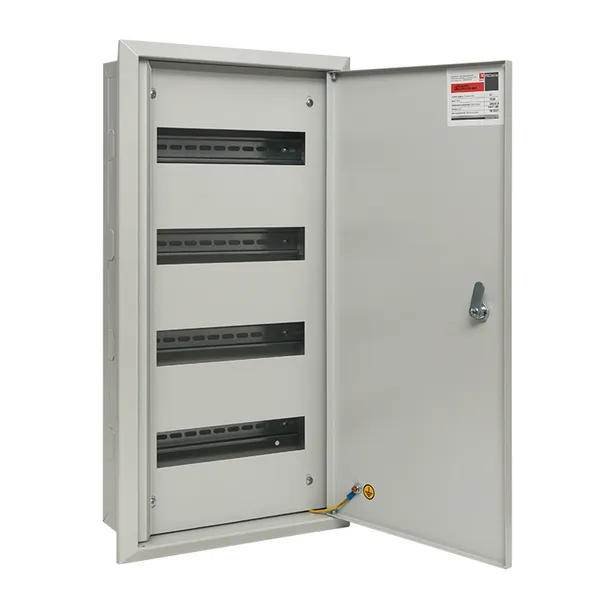

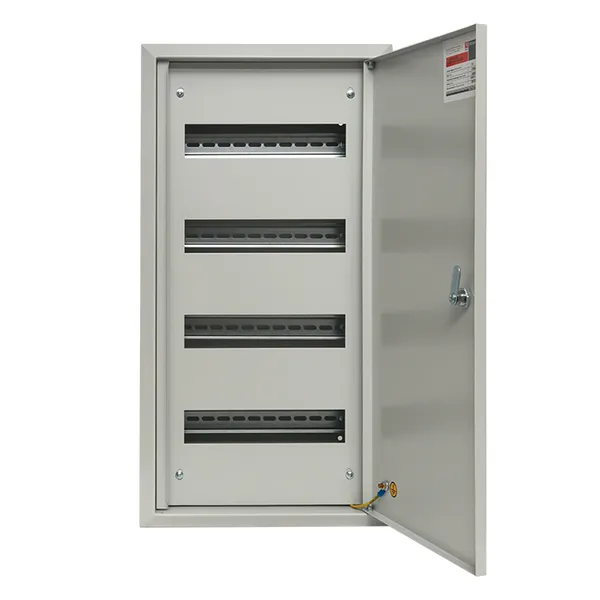

| DIN-рейка | Да |
| EMC-исполнение (электромагнитная совместимость) | Нет |
| Тип крышки (наружной) | Дверь (-ца) |

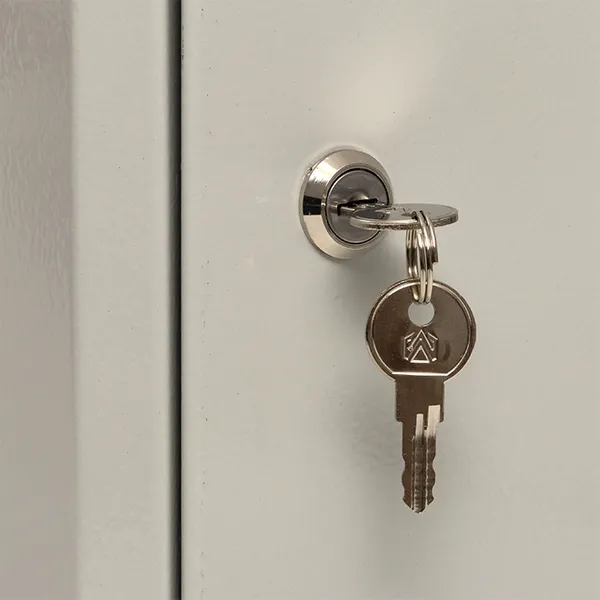

| Тип закрытия | Цилиндр |
| Тип крышки | Прочее |
| Прозрачная крышка/дверца | Нет |
| Серия | PROxima |
| Гарантийный срок хранения | 5 лет |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы, лет | 10 |
| Есть штрихкод на каждой штуке товара | Да |
| Степень защиты, IP | IP31 |

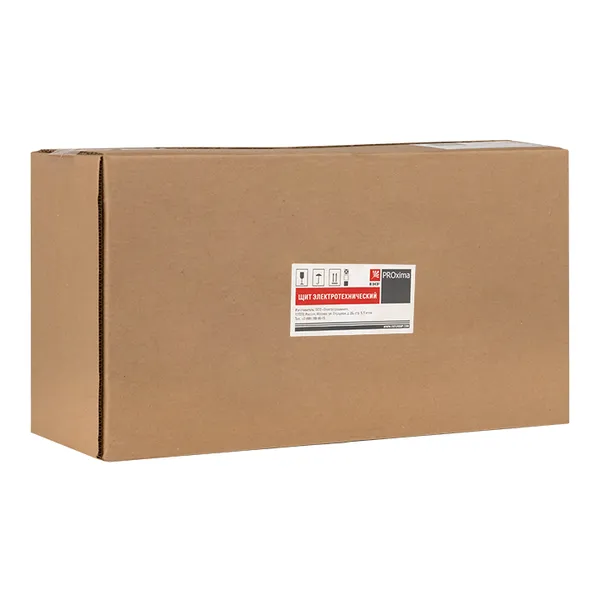

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4607139817187 | 4607139817187 | 4607139817187 |
| Вес брутто, кг | 5.9500 | 5.9500 | 5.9500 |
| Объем, м³ | 0.02692800 | 0.02692800 | 0.02692800 |
| Длина, м | 0.6800 | 0.6800 | 0.6800 |
| Ширина, м | 0.3300 | 0.3300 | 0.3300 |
| Высота, м | 0.1200 | 0.1200 | 0.1200 |
Описание
Описание

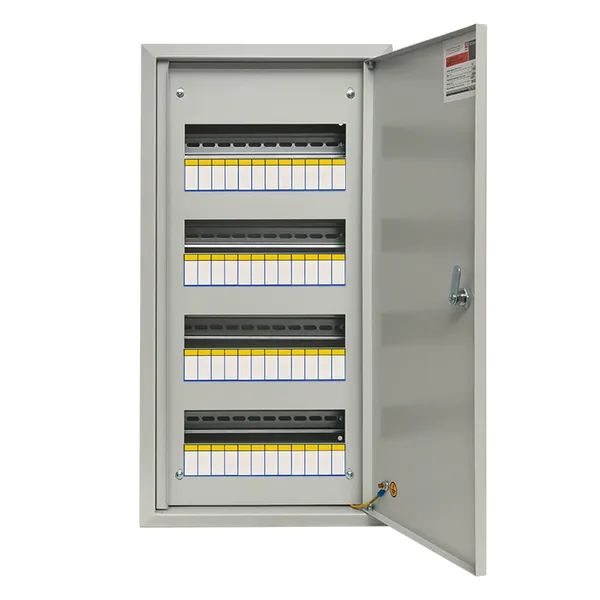

Щиты распределительные ЩРн, ЩРв EKF PROxima предназначены для размещения различного модульного оборудования. Конструкция щитов предусматривает защиту от контакта с токопроводящими элементами, электрощиты оснащены съемной фальш-панелью. Электрощиты изготовлены из российской стали, соответствующей ГОСТ 1050-88, имеют сварной конструктив, что обеспечивает их высокую жесткость и герметичность соединения частей. Электрощиты защищены от коррозии и разрушающего воздействия окружающей среды благодаря фосфатированию и использованию атмосферостойкой порошковой краски. Сфера применения разнообразна: от жилого сектора до промышленности.

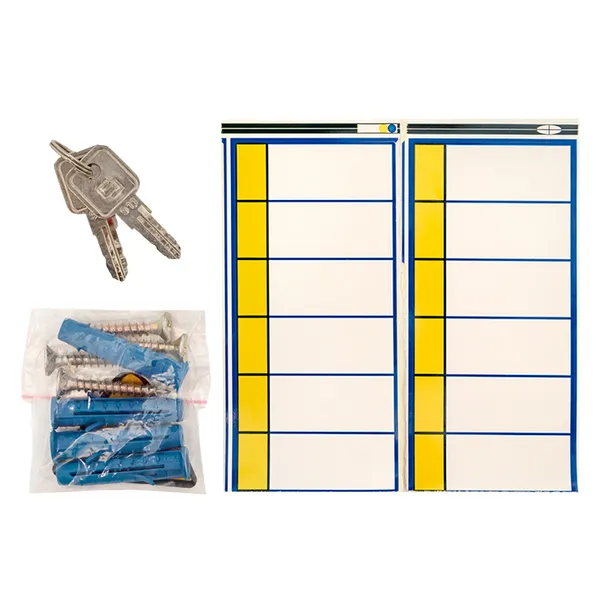

Комплектация
- 1. Паспорт. 2. Корпус электрощита. 3. DIN-рейка. 4. Поводок заземления. 5. Замок IP31-почтовый*. 6. Знаки электробезопасности. 7. Монтажный комплект (для ЩРН). 8. Маркировочная таблица. 9. Шины (серия sh). * ЩРН-18, ЩРН-24, ЩРН-36, ЩРН-48, ЩРН-54 серии "n" комплектуются пластиковым замком.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт ЩРВ-48 (650х340х120) IP31 EKF PROxima (PDF, 112.9 КБ)
Мастер-каталоги
Щит распред. навесной ЩРН-48 (620х310х120) IP54 EKF PROxima (PDF, 1.5 МБ)
Прочее
Презентация (PDF, 1.2 МБ)
3D - модели
3D - модель (STEP, 2.6 МБ)
Чертежи
Чертеж ЩРВ IP31 PROxima (PDF, 36.6 КБ)
