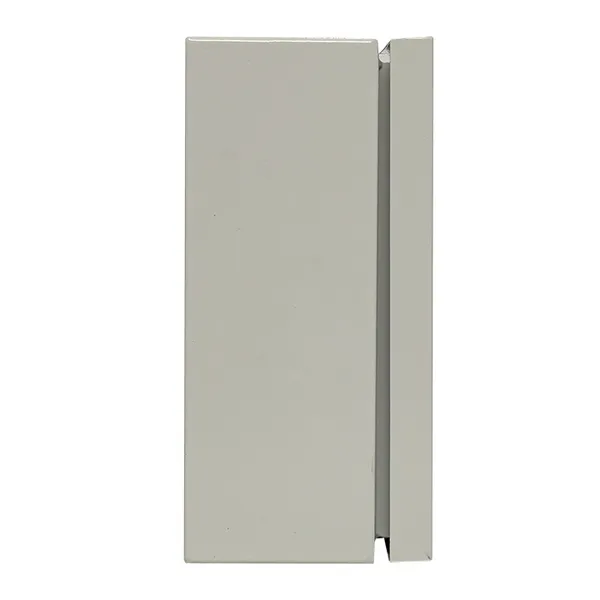

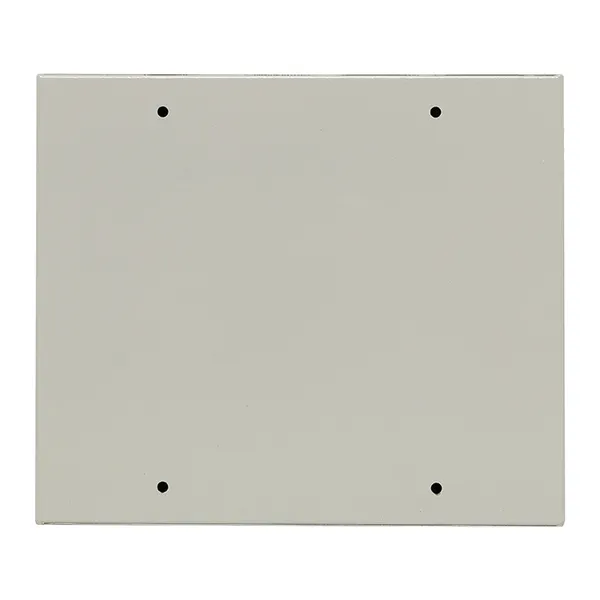

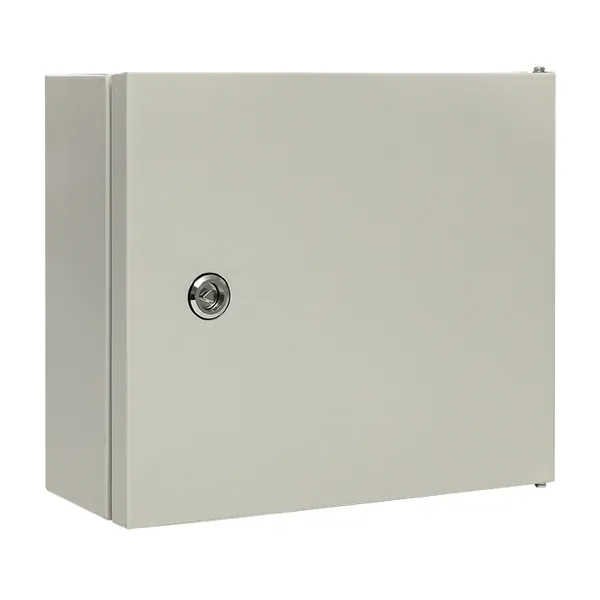

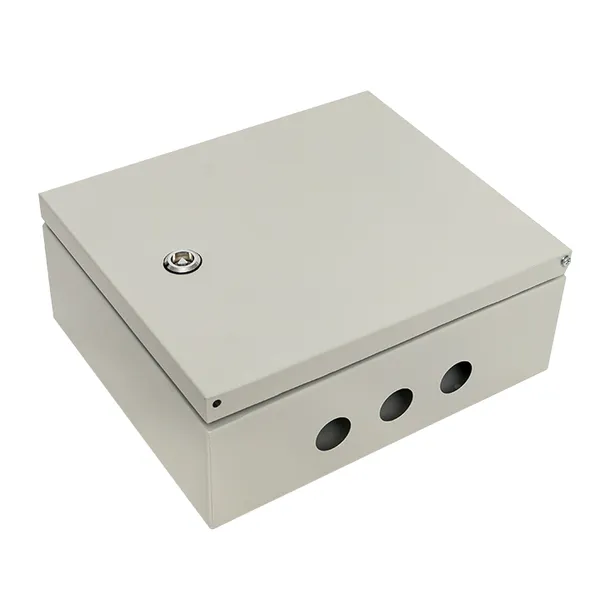

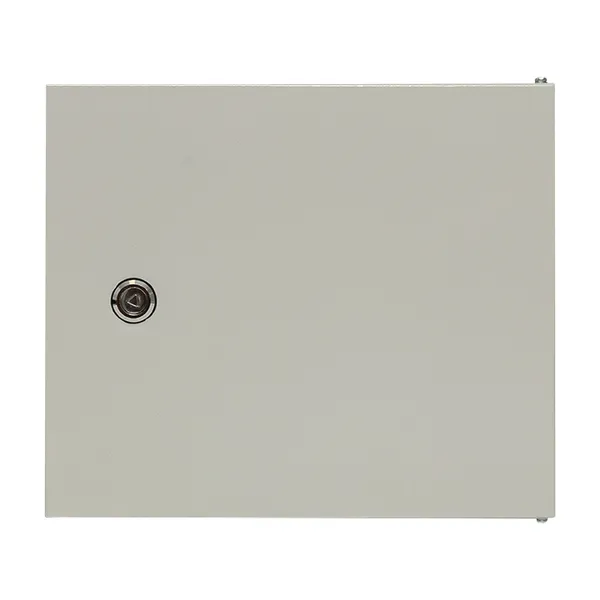

ЩРН-12 (265х310х120) IP54 EKF Basic
3 161 ₽ за шт
4 215 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Описание
Описание
Корпуса электрощитов серии Basic являются функциональными аналогами корпусов серии PROxima и представляют ее бюджетное исполнение. Предназначены для размещения модульного оборудования, от 12 до 48 модулей и номинальный ток 125А. На дверь нанесен сплошной полиуретановый уплотнитель. Серию Basic отличает меньшая толщина металла и базовая комплектация: без поводков заземления, монтажного комплекта и маркировочных наклеек.
Комплектация

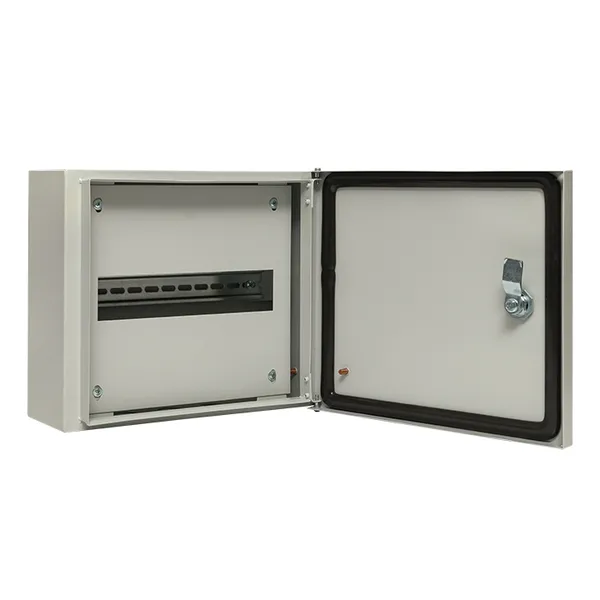

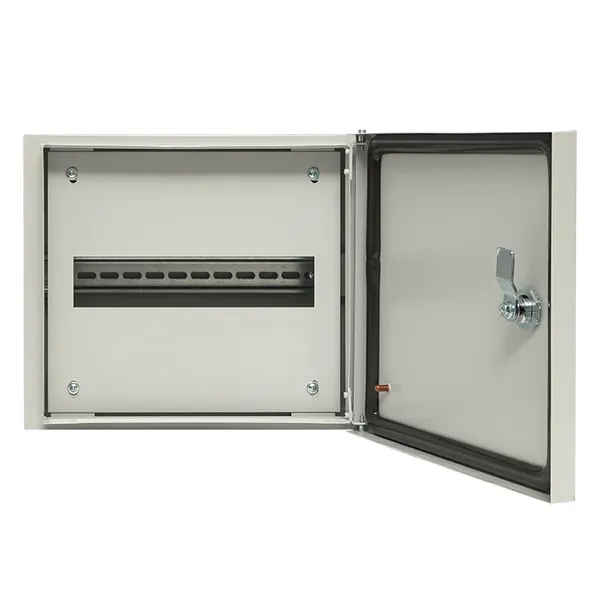

- 1. Корпус электрощита. 2. Защитная фальш-панель. 3. DIN-рейка. 4. Замок с трехгранным ключом. IP54 5. Паспорт.
Характеристики
Техническая спецификация
Статус | Регулярная |
Способ монтажа | Навесной |
Ширина, мм | 310 |
Высота, мм | 265 |
Глубина, мм | 120 |
С монтажной платой/панелью | Нет |
DIN-рейка | Да |
Материал корпуса | Сталь |
Модульная ширина (общ. кол-во модульных расстояний) | 12 |
Степень защиты (IP) | IP54 |
С замком | Да |
Вид монтажа | Навесной |
Тип закрытия | Трехгранный |
Прозрачная крышка/дверца | Нет |
Тип крышки | Прочее |
Цвет | Светло-серый |
Номер цвета RAL | 7 035 |
Количество рядов | 1 |
EMC-исполнение (электромагнитная совместимость) | Нет |
Возможность расширения | Нет |
Тип крышки (наружной) | Дверь (-ца) |
Серия | Basic |
Гарантийный срок хранения | 3 года |
Гарантийный срок эксплуатации | 3 года |
Срок службы, лет | 10 |
Есть штрихкод на каждой штуке товара | Да |
Степень защиты, IP | IP54 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216209739 | 4690216209739 | 4690216209739 |
Вес брутто, кг | 2.7800 | 2.7800 | 2.7800 |
Объем, м³ | 0.00985800 | 0.00985800 | 0.00985800 |
Длина, м | 0.3250 | 0.3250 | 0.3250 |
Ширина, м | 0.2600 | 0.2600 | 0.2600 |
Высота, м | 0.1350 | 0.1350 | 0.1350 |
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт ЩРН-12 (265х310х120) IP54 EKF Basic (PDF, 191.4 КБ)
Мастер-каталоги
Щит распред. навесной ЩРН-12 (265х310х120) IP54 EKF Basic (PDF, 459.6 КБ)
Прочее
Презентация (PDF, 865.5 КБ)
3D - модели
3D - модель (STEP, 2.3 МБ)
Чертежи
Чертеж ЩРН IP54 Basic (PDF, 13.4 КБ)
