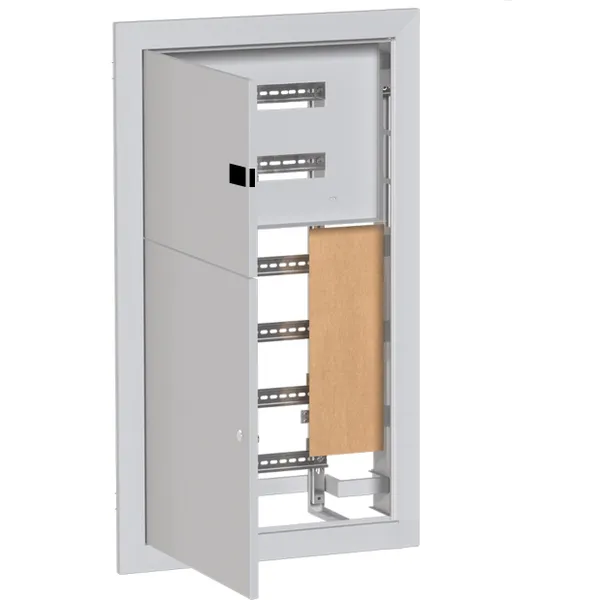

Щит этажный до 8 кв. без окон и без слабот. отс. (1000х650х150) PROXIMA EKF
/products/2F9682EFE60DDEA5108EE84E83CF02FB.jpg)
/products/2F9682EFE60DDEA5108EE84E83CF02FB.jpg)
Рекомендованная розничная цена 15 743 ₽ за шт
20 990 ₽ Базовая цена за шт
236 145 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Серия | PROxima |
| Вид щита этажного | Встраиваемый без слаботочного отсека |
| Количество квартир (счетчиков) | 4 |
| Номер цвета RАL | 7035 |
| Глубина встраиваемой части | 135 мм |
| Количество дверей | 2 |
| Цвет | Серый |
| Высота, мм | 1 000 |
| Ширина, мм | 650 |
| Глубина, мм | 150 |
| С монтажной платой/панелью | Нет |
| Подходит для сборок (наборный) | Нет |
| Возможно настенное крепление | Нет |
| Отделка поверхности | С порошковым покрытием |
| Встраивается в стену | Да |
| Возможна напольная установка | Нет |
| Материал | Сталь |
| Степень защиты (IP) | IP31 |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 5 лет |
| Гарантийный срок хранения | 5 лет |
| Срок службы | 25 лет |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216501024 | 4690216501024 | 4690216501024 |
| Вес брутто, кг | 12.0000 | 12.0000 | 12.0000 |
| Объем, м³ | 0.12461400 | 0.12461400 | 0.12461400 |
| Длина, м | 1.0350 | 1.0350 | 1.0350 |
| Ширина, м | 0.6880 | 0.6880 | 0.6880 |
| Высота, м | 0.1750 | 0.1750 | 0.1750 |
Описание
Комплектация
- 1. Паспорт - 1шт.
- 2. Металлокорпус в сборе - 1шт.
- 3. Дин-рейки для распределительного отсека: 2кв. - 1шт, 3кв. - 6кв. - 2шт
- 4. Дин-рейки для вводно-учетного отсека: 2кв. - 2шт, 3кв. - 6кв. - 4шт
- 5. Болт распорный - 4шт
- 6. Замок металлический IP31 - 2шт
- 7. Окно учета пластиковое - по кол-ву квартир
- 8. Шина для PE проводников
- 9. Пластины на изоляторах для подключения магистральных проводников" - 1 комплект
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информациионное письмо (PDF, 120.2 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 1.7 МБ)
Прочее
Информационное письмо «Минимальное количество на производство нестандартных устройств этажных» (PDF, 157.4 КБ)
Устройства этажные. Каталог типовых решений v1.2 (PDF, 8.7 МБ)
Инструкции
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
Руководства
Руководство по эксплуатации «Щиты этажные EKF PROXIMA» (PDF, 6.5 МБ)
3D-модели
3D - модель «Щит этажный до 8 кв. без окон и без слабот. отс. (1000х650х150) PROXIMA EKF v4» (STEP, 4.6 МБ)
Чертежи
Чертеж «ЩЭ без слабот. отс. (1000х650х150) IP31 EKF PROxima v4» (PDF, 1.3 МБ)
Чертеж «ЩЭ без слабот. отс. (1000х650х150) IP31 EKF PROxima v4» (DWG, 2.8 МБ)
Опросные листы
Опросный лист для запроса на расчет нестандартного устройства этажного (XLSX, 91.7 КБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
