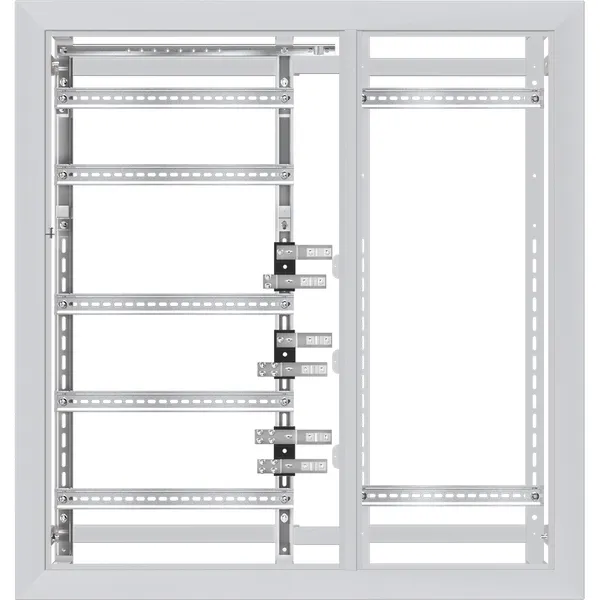

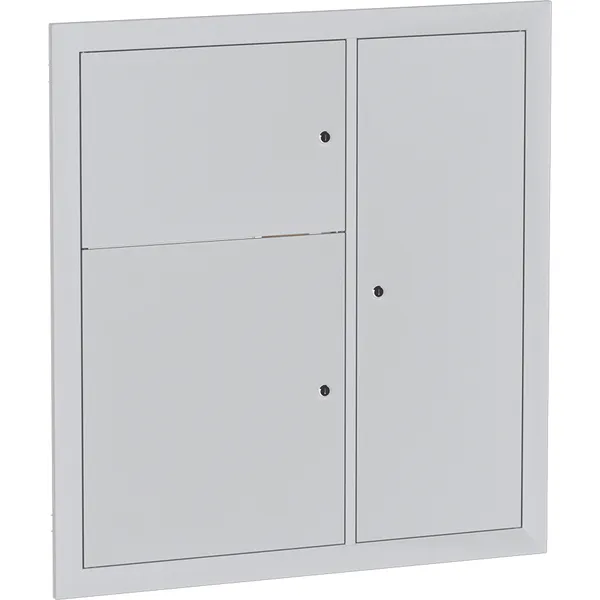

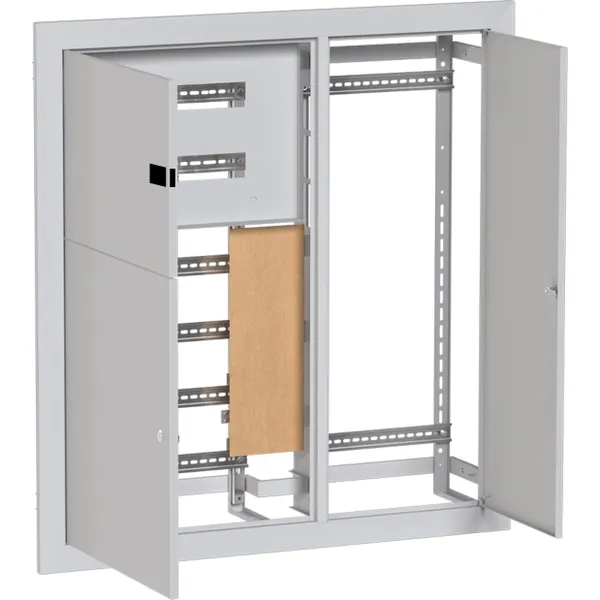

Щит этажный до 4 кв. без окон (1000х950х150) EKF PROxima
16 689 ₽ за шт
22 252 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону 8 800 777-65-27, электронной почте 911.help@ekf.su или заполните форму
Характеристики
Техническая спецификация
Статус | Заказная |
Вид щита этажного | Встраиваемый со слаботочным отсеком справа |
Количество квартир (счетчиков) | 4 |
Номер цвета RАL | 7035 |
Глубина встраиваемой части | 135 мм |
Количество дверей | 3 |
Серия | PROxima |
Цвет | Светло-серый |
Высота, мм | 1 000 |
Ширина, мм | 950 |
Глубина, мм | 150 |
Возможно настенное крепление | Нет |
Возможна напольная установка | Нет |
С монтажной платой/панелью | Нет |
Подходит для сборок (наборный) | Нет |
Встраивается в стену | Да |
Отделка поверхности | С порошковым покрытием |
Материал | Сталь |
Степень защиты (IP) | IP31 |
Гарантийный срок хранения | 5 лет |
Есть штрихкод на каждой штуке товара | Да |
Гарантийный срок эксплуатации | 5 лет |
Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 1 |
Единица хранения | Штука | Штука | Штука |
Штрих-код | 4690216435817 | 4690216435817 | 4690216435817 |
Вес брутто, кг | 16.0000 | 16.0000 | 16.0000 |
Объем, м³ | 0.15200000 | 0.15200000 | 0.15200000 |
Длина, м | 0.1600 | 0.1600 | 0.1600 |
Ширина, м | 0.9500 | 0.9500 | 0.9500 |
Высота, м | 1.0000 | 1.0000 | 1.0000 |
Описание
Комплектация
- 1. Паспорт - 1шт.
- 2. Металлокорпус в сборе - 1шт.
- 3. Дин-рейки для распределительного отсека: 2кв. - 1шт, 3кв. - 6кв. - 2шт
- 4. Дин-рейки для вводно-учетного отсека: 2кв. - 2шт, 3кв. - 6кв. - 4шт
- 5. Дин-рейки для слаботочного отсека: 2шт
- 6. Болт распорный - 4шт
- 7. Замок металлический IP31 - 3шт
- 8. Окно учета пластиковое - по кол-ву квартир
- 9. Шина для PE проводников
- 10. Пластины на изоляторах для подключения магистральных проводников" - 1 комплект
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт Щит этажный 1-8 кв. (1000х950х150) EKF PROxima v3.1 (PDF, 247.8 КБ)
Мастер-каталоги
Мастер-каталог (PDF, 915.5 КБ)
Прочее
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
Презентации
Устройства этажные EKF 01.2024 (PDF, 4.1 МБ)
3Д - модели
3Д - модель v3 (STEP, 6.8 МБ)
Чертежи
Чертеж ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3 (PDF, 2.2 МБ)
Чертеж ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3 (DWG, 5.3 МБ)
