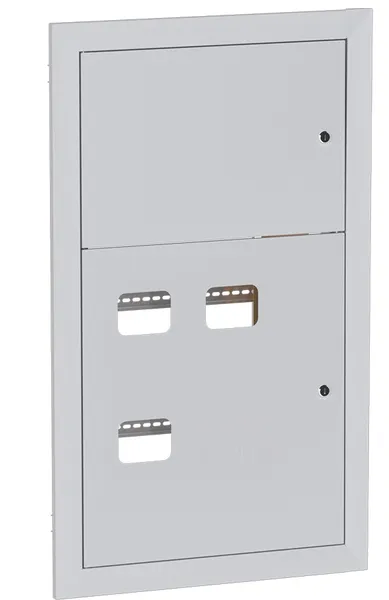

Щит этажный 3 кв. без слабот. отс. (1000х650х150) PROXIMA EKF
/products/7AD8C83B755C9CFD883E3EE7F9551068.jpg)
/products/7AD8C83B755C9CFD883E3EE7F9551068.jpg)
Рекомендованная розничная цена 18 621 ₽ за шт
24 827 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Вид щита этажного | Встраиваемый без слаботочного отсека |
| Количество квартир (счетчиков) | 3 |
| Номер цвета RАL | 7035 |
| Глубина встраиваемой части | 135 мм |
| Количество дверей | 2 |
| Серия | PROxima |
| Цвет | Серый |
| Высота, мм | 1 000 |
| Ширина, мм | 650 |
| Глубина, мм | 150 |
| Возможно настенное крепление | Нет |
| Возможна напольная установка | Нет |
| С монтажной платой/панелью | Нет |
| Подходит для сборок (наборный) | Нет |
| Встраивается в стену | Да |
| Отделка поверхности | С порошковым покрытием |
| Материал | Сталь |
| Степень защиты (IP) | IP31 |
| Гарантийный срок хранения | 5 лет |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 5 лет |
| Тип ЩЭ | Встраиваемый без слаботочного отсека |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216437842 | 4690216437842 | 4690216437842 |
| Вес брутто, кг | 12.0000 | 12.0000 | 12.0000 |
| Объем, м³ | 0.12146200 | 0.12146200 | 0.12146200 |
| Длина, м | 1.0400 | 1.0400 | 1.0400 |
| Ширина, м | 0.6870 | 0.6870 | 0.6870 |
| Высота, м | 0.1700 | 0.1700 | 0.1700 |
Описание

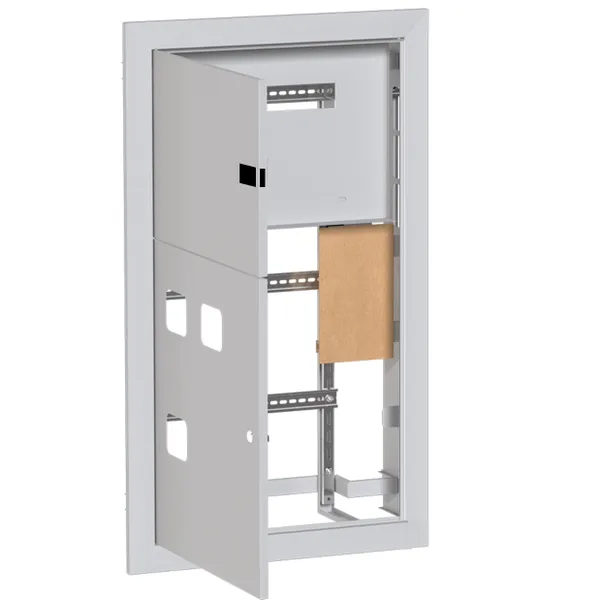

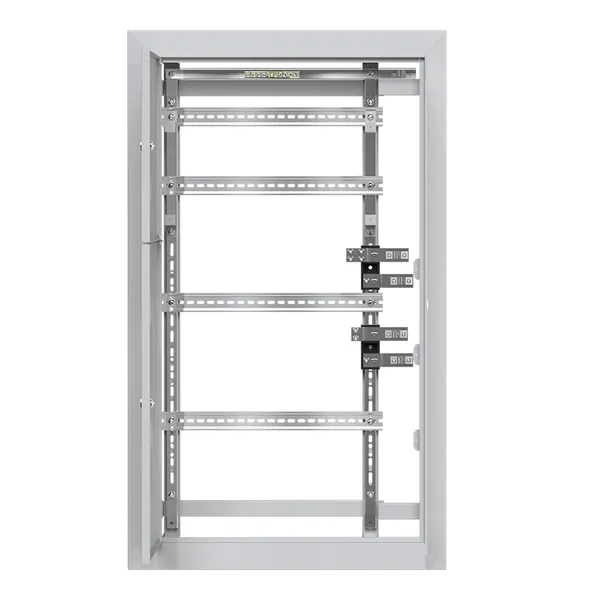

Комплектация
- 1. Паспорт - 1шт.
- 2. Металлокорпус в сборе - 1шт.
- 3. Дин-рейки для распределительного отсека: 2кв. - 1шт, 3кв. - 6кв. - 2шт
- 4. Дин-рейки для вводно-учетного отсека: 2кв. - 2шт, 3кв. - 6кв. - 4шт
- 5. Болт распорный - 4шт
- 6. Замок металлический IP31 - 2шт
- 7. Окно учета пластиковое - по кол-ву квартир
- 8. Шина для PE проводников
- 9. Пластины на изоляторах для подключения магистральных проводников" - 1 комплект
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «Щит этажный 1–8 квартир без слаботочного отсека EKF PROXIMA» (PDF, 445.9 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 1.7 МБ)
Прочее
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.7 МБ)
Информационное письмо «Минимальное количество на производство нестандартных устройств этажных» (PDF, 157.4 КБ)
Инструкции
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
Презентации
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
3D-модели
3D-модель «Щит этажный 3 кв. без слабот. отс. (1000х650х150) PROXIMA EKF» (STEP, 5.8 МБ)
Чертежи
Чертеж «ЩЭ 1-8 кв. без слаботочного отсека (1000х650х150) EKF PROxima v3» (PDF, 1.9 МБ)
Чертеж «ЩЭ 1-8 кв. без слаботочного отсека (1000х650х150) EKF PROxima v3» (DWG, 4.2 МБ)
