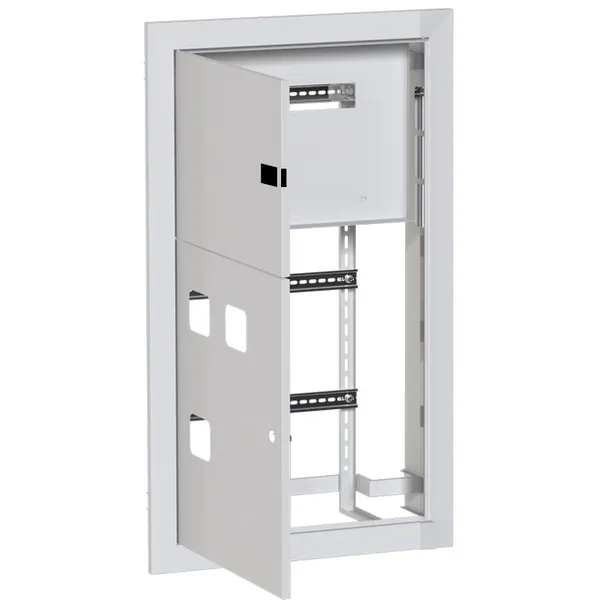

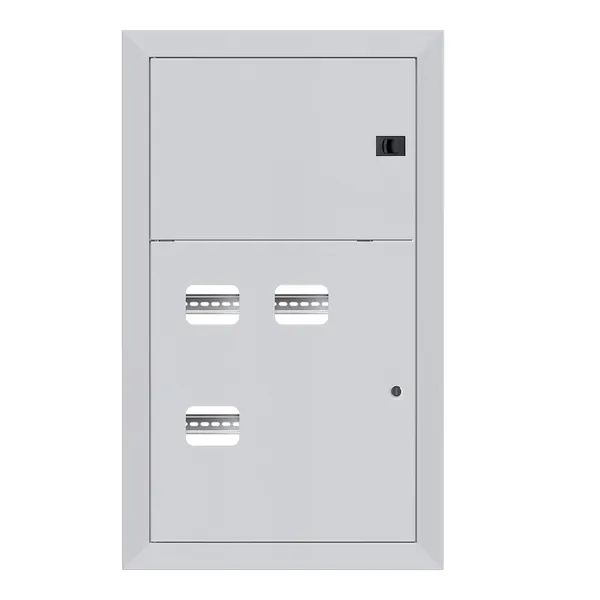

Щит этажный 3 кв. без слабот. отс. (1000х650х150) EKF Basic
/products/7AD8C83B755C9CFD883E3EE7F9551068.jpg)
/products/7AD8C83B755C9CFD883E3EE7F9551068.jpg)
Рекомендованная розничная цена 13 734 ₽ за шт
18 312 ₽ Базовая цена за шт
206 010 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Вид щита этажного | Встраиваемый без слаботочного отсека |
| Количество квартир (счетчиков) | 3 |
| Номер цвета RАL | 7035 |
| Глубина встраиваемой части | 135 мм |
| Количество дверей | 2 |
| Серия | Basic |
| Цвет | Серый |
| Высота, мм | 1 000 |
| Ширина, мм | 650 |
| Глубина, мм | 150 |
| Степень защиты (IP) | IP31 |
| С монтажной платой/панелью | Нет |
| Подходит для сборок (наборный) | Нет |
| Возможно настенное крепление | Нет |
| Отделка поверхности | С порошковым покрытием |
| Встраивается в стену | Да |
| Возможна напольная установка | Нет |
| Материал | Сталь |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 3 года |
| Гарантийный срок хранения | 3 года |
| Тип ЩЭ | Встраиваемый без слаботочного отсека |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Срок службы | 25 лет |
| Степень защиты, IP | IP31 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216522258 | 4690216522258 | 4690216522258 |
| Вес брутто, кг | 16.0000 | 16.0000 | 16.0000 |
| Объем, м³ | 0.14321250 | 0.14321250 | 0.14321250 |
| Длина, м | 0.1500 | 0.1500 | 0.1500 |
| Ширина, м | 0.9500 | 0.9500 | 0.9500 |
| Высота, м | 1.0050 | 1.0050 | 1.0050 |
Описание
Описание
Корпуса щитов этажных серии ЩЭ PROxima предназначены для приема, поквартирного распределения и учета электроэнергии, а также защиты групповых линий квартир при перегрузках и коротких замыканиях. Для размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем. Поставляются в собранном виде, полностью готовыми для установки электрооборудования. Монтажная рама выполнена съемной, что ускоряет и облегчает установку счетчиков и автоматики. Щиты поставляются с уже установленными шинами для магистральных проводов, что облегчает их разведение и позволяет точно рассчитать количество провода, необходимого для разводки внутри щита. Так же имеют шины для установки PE проводников. Выпускаются в различных вариантах исполнения.
Комплектация
- 1. Паспорт - 1шт.
- 2. Металлокорпус в сборе - 1шт.
- 3. Дин-рейки для распределительного отсека: 2кв. - 1шт, 3кв. - 6кв. - 2шт
- 4. Дин-рейки для вводно-учетного отсека: 2кв. - 2шт, 3кв. - 6кв. - 4шт
- 5. Болт распорный - 4шт
- 6. Замок металлический IP31 - 2шт
- 7. Окно учета пластиковое - по кол-ву квартир
- 8. Шина для PE проводников
- 9. Пластины на изоляторах для подключения магистральных проводников" - 1 комплект
