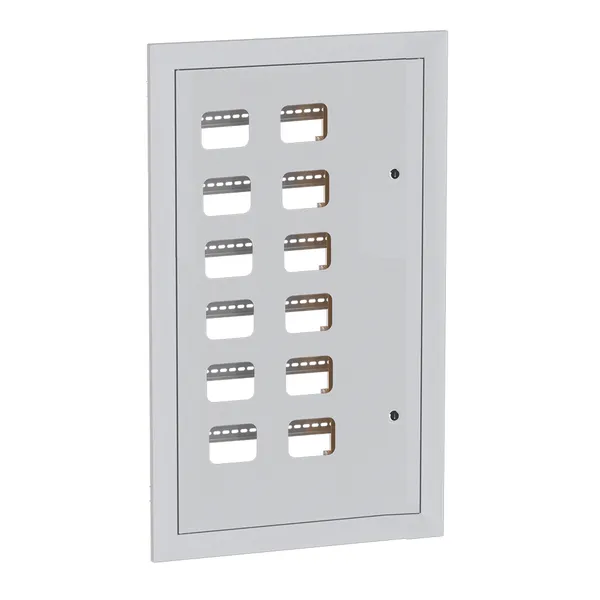

Щит этажный 12 кв. 1-дверный без слабот. отс.(1000х650х150) EKF PROxima
/products/D6AC203ADDF9E1E7AE1690D1638B5D68.png)
/products/D6AC203ADDF9E1E7AE1690D1638B5D68.png)
Рекомендованная розничная цена 21 909 ₽ за шт
29 213 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Вид щита этажного | Встраиваемый без слаботочного отсека |
| Количество квартир (счетчиков) | 12 |
| Номер цвета RАL | 7035 |
| Глубина встраиваемой части | 135 мм |
| Количество дверей | 1 |
| Серия | PROxima |
| Цвет | Серый |
| Высота, мм | 1 000 |
| Ширина, мм | 650 |
| Глубина, мм | 150 |
| Возможно настенное крепление | Нет |
| Возможна напольная установка | Нет |
| С монтажной платой/панелью | Нет |
| Подходит для сборок (наборный) | Нет |
| Отделка поверхности | С порошковым покрытием |
| Материал | Сталь |
| Степень защиты (IP) | IP31 |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 5 лет |
| Гарантийный срок хранения | 5 лет |
| Встраивается в стену | Да |
| Тип ЩЭ | Встраиваемый без слаботочного отсека |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216508986 | 4690216508986 | 4690216508986 |
| Вес брутто, кг | 12.0000 | 12.0000 | 12.0000 |
| Объем, м³ | 0.10400000 | 0.10400000 | 0.10400000 |
| Длина, м | 0.1600 | 0.1600 | 0.1600 |
| Ширина, м | 0.6500 | 0.6500 | 0.6500 |
| Высота, м | 1.0000 | 1.0000 | 1.0000 |
Описание
Комплектация
- 1. Паспорт - 1шт.
- 2. Металлокорпус в сборе - 1шт.
- 3. Дин-рейки для распределительного отсека: 2кв. - 1шт, 3кв. - 6кв. - 2шт
- 4. Дин-рейки для вводно-учетного отсека: 2кв. - 2шт, 3кв. - 6кв. - 4шт
- 5. Болт распорный - 4шт
- 6. Замок металлический IP31 - 2шт
- 7. Окно учета пластиковое - по кол-ву квартир
- 8. Шина для PE проводников
- 9. Пластины на изоляторах для подключения магистральных проводников" - 1 комплект
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)
Прочее
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Документация «Минимальное количество на производство нестандартных устройств этажных» (PDF, 157.4 КБ)
Инструкции
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
Презентации
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
3D-модели
3D-модель «Щит этажный 12 кв. 1-дверный без слабот. отс.(1000х650х150) EKF PROxima» (STEP, 6.4 МБ)
Чертежи
Чертеж «ЩЭ 7-12 кв. 1-дверный без слаботочного отсека (1000х650х150) PROxima» (PDF, 1.8 МБ)
Чертеж «ЩЭ 7-12 кв. 1-дверный без слаботочного отсека (1000х650х150) PROxima» (DWG, 3.4 МБ)
