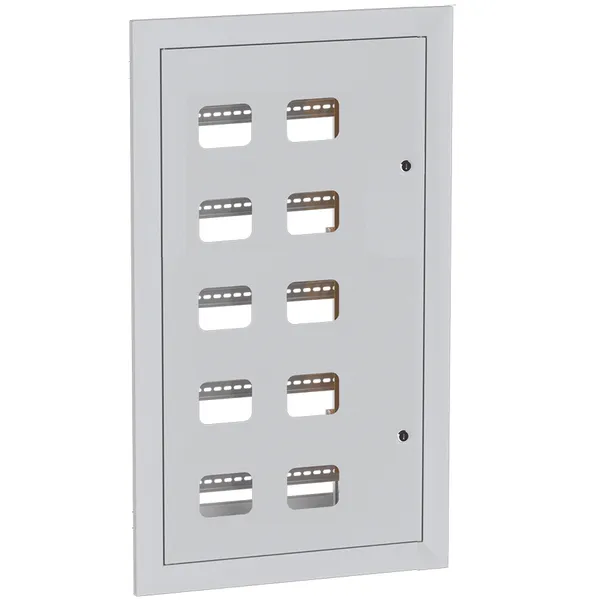

Щит этажный 10 кв. 1-дверный без слабот. отс.(1000х650х150) EKF PROxima
/products/2C63BB085960AB85B8021DDF4A354C52.png)
/products/2C63BB085960AB85B8021DDF4A354C52.png)
Рекомендованная розничная цена 21 909 ₽ за шт
29 213 ₽ Базовая цена за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Заказная |
| Серия | PROxima |
| Вид щита этажного | Встраиваемый без слаботочного отсека |
| Количество квартир (счетчиков) | 10 |
| Номер цвета RАL | 7035 |
| Глубина встраиваемой части | 135 мм |
| Количество дверей | 1 |
| Цвет | Серый |
| Высота, мм | 1 000 |
| Ширина, мм | 650 |
| Глубина, мм | 150 |
| Возможно настенное крепление | Нет |
| Возможна напольная установка | Нет |
| С монтажной платой/панелью | Нет |
| Подходит для сборок (наборный) | Нет |
| Отделка поверхности | С порошковым покрытием |
| Встраивается в стену | Да |
| Степень защиты (IP) | IP31 |
| Материал | Сталь |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации | 5 лет |
| Гарантийный срок хранения | 5 лет |
| Тип ЩЭ | Встраиваемый без слаботочного отсека |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Срок службы | 25 лет |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216508962 | 4690216508962 | 4690216508962 |
| Вес брутто, кг | 12.0000 | 12.0000 | 12.0000 |
| Объем, м³ | 0.10400000 | 0.10400000 | 0.10400000 |
| Длина, м | 0.1600 | 0.1600 | 0.1600 |
| Ширина, м | 0.6500 | 0.6500 | 0.6500 |
| Высота, м | 1.0000 | 1.0000 | 1.0000 |
Описание
Комплектация
- 1. Паспорт - 1шт.
- 2. Металлокорпус в сборе - 1шт.
- 3. Дин-рейки для распределительного отсека: 2кв. - 1шт, 3кв. - 6кв. - 2шт
- 4. Дин-рейки для вводно-учетного отсека: 2кв. - 2шт, 3кв. - 6кв. - 4шт
- 5. Болт распорный - 4шт
- 6. Замок металлический IP31 - 2шт
- 7. Окно учета пластиковое - по кол-ву квартир
- 8. Шина для PE проводников
- 9. Пластины на изоляторах для подключения магистральных проводников" - 1 комплект
