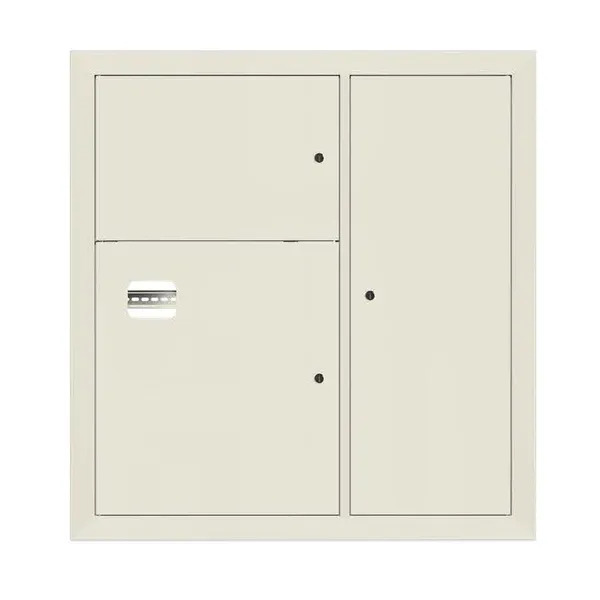

Щит этажный 1 кв. RAL9002 (1000x950x150) EKF PROxima
/products/7108FDD964687EB55D732B5C7B3011E3.jpg)
/products/7108FDD964687EB55D732B5C7B3011E3.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Заказная
|
| Возможна напольная установка | Нет |
| Ширина, мм | 950 |
| Высота, мм | 1 000 |
| Глубина, мм | 150 |
| С монтажной платой/панелью | Нет |
| Количество дверей | 3 |
| Подходит для сборок (наборный) | Нет |
| Отделка поверхности | С порошковым покрытием |
| Встраивается в стену | Да |
| Гарантийный срок хранения, лет | 5 |
| Срок службы | 25 лет |
| Возможно настенное крепление | Нет |
| Серия | PROxima |
| Цвет | Белый |
| Материал | Сталь |
| Гарантийный срок эксплуатации, лет | 5 |
| Степень защиты (IP) | IP31 |
| Есть штрихкод на каждой штуке товара | Да |
| Тип ЩЭ | Встраиваемый со слаботочным отсеком |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Вид щита этажного | Встраиваемый со слаботочным отсеком справа |
| Количество квартир (счетчиков) | 1 |
| Глубина встраиваемой части | 135 мм |
| Номер цвета RАL | 9002 |
| Страна производства | Россия |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216491363 | 4690216491363 | 4690216491363 |
| Вес брутто, кг | 16.0000 | 16.0000 | 16.0000 |
| Объем, м³ | 0.17159800 | 0.17159800 | 0.17159800 |
| Длина, м | 1.0300 | 1.0300 | 1.0300 |
| Ширина, м | 0.9800 | 0.9800 | 0.9800 |
| Высота, м | 0.1700 | 0.1700 | 0.1700 |
Описание
Описание
Корпуса щитов этажных предназначены для приема, поквартирного распределения и учета электроэнергии, а также защиты групповых линий квартир при перегрузках и коротких замыканиях. Для размещения устройств телефонной, радиотрансляционной, телевизионной аппаратуры и других слаботочных систем. Нестандартные щиты этажные, изготавливающиеся по техническому заданию заказчика. Минимальный объем заказа нестандартных устройств этажных на нашем производстве 40 шт. одного типоразмера и цвета.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)
Прочее
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Инструкции
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
3D-модели
3D-модель «Щит этажный 1 кв. RAL9002 (1000х950х150) EKF PROxima» (STEP, 7.0 МБ)
Чертежи
Чертеж «ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3» (DWG, 5.3 МБ)
Чертеж «ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3» (PDF, 2.2 МБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
