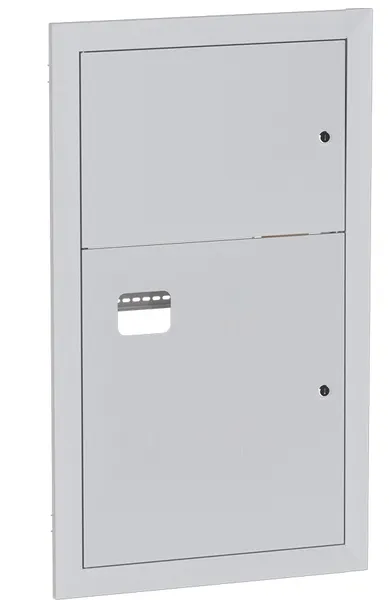

Щит этажный 1 кв. без слабот. отс. (1000х650х150) EKF PROxima
/products/19FEEA00D0DAA777BAA42F1DF68011F8.jpg)
/products/19FEEA00D0DAA777BAA42F1DF68011F8.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Цвет | Серый |
| С монтажной платой/панелью | Нет |
| Количество дверей | 2 |
| Подходит для сборок (наборный) | Нет |
| Возможно настенное крепление | Нет |
| Отделка поверхности | С порошковым покрытием |
| Встраивается в стену | Да |
| Возможна напольная установка | Нет |
| Высота, мм | 1 000 |
| Глубина, мм | 150 |
| Степень защиты (IP) | IP31 |
| Ширина, мм | 650 |
| Серия | PROxima |
| Материал | Сталь |
| Гарантийный срок хранения | 5 лет |
| Гарантийный срок эксплуатации | 5 лет |
| Срок службы | 25 лет |
| Вид щита этажного | Встраиваемый без слаботочного отсека |
| Количество квартир (счетчиков) | 1 |
| Глубина встраиваемой части | 135 мм |
| Номер цвета RАL | 7035 |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216501017 | 4690216501017 | 4690216501017 |
| Вес брутто, кг | 11.0000 | 11.0000 | 11.0000 |
| Объем, м³ | 0.10400000 | 0.10400000 | 0.10400000 |
| Длина, м | 0.1600 | 0.1600 | 0.1600 |
| Ширина, м | 0.6500 | 0.6500 | 0.6500 |
| Высота, м | 1.0000 | 1.0000 | 1.0000 |
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт Щит этажный 1-8 кв. без слаботочного отсека (1000х650х150) EKF PROxima v3.1 (PDF, 218.2 КБ)
Мастер-каталоги
Мастер-каталог (PDF, 915.5 КБ)
Прочее
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Инструкции
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
3D-модели
3D-модель v3 (STEP, 5.8 МБ)
Чертежи
Чертеж ЩЭ 1-8 кв. без слаботочного отсека (1000х650х150) EKF PROxima v3 (PDF, 1.9 МБ)
Чертеж ЩЭ 1-8 кв. без слаботочного отсека (1000х650х150) EKF PROxima v3 (DWG, 4.2 МБ)
Промо-материалы
Устройства этажные EKF 01.2024 (PDF, 4.1 МБ)
