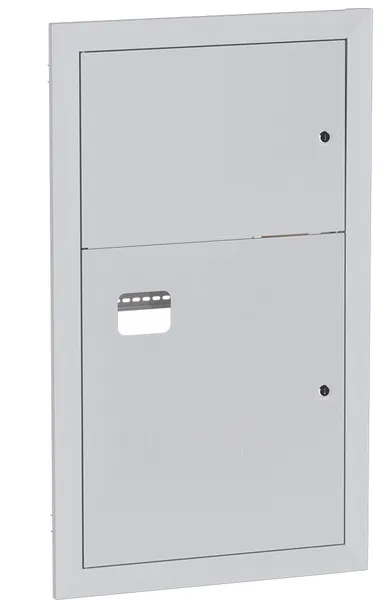

Щит этажный 1 кв. без слабот. отс. (1000x650x150) EKF Basic
/products/B4B1551E599C52C3B455BB3AE3CEE7E2.jpg)
/products/B4B1551E599C52C3B455BB3AE3CEE7E2.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Снята с производства
|
| Цвет | Серый |
| С монтажной платой/панелью | Нет |
| Количество дверей | 2 |
| Подходит для сборок (наборный) | Нет |
| Возможно настенное крепление | Нет |
| Отделка поверхности | С порошковым покрытием |
| Встраивается в стену | Да |
| Возможна напольная установка | Нет |
| Высота, мм | 1 000 |
| Глубина, мм | 150 |
| Степень защиты (IP) | IP31 |
| Ширина, мм | 650 |
| Серия | Basic |
| Материал | Сталь |
| Есть штрихкод на каждой штуке товара | Да |
| Гарантийный срок эксплуатации, лет | 3 |
| Гарантийный срок хранения, лет | 3 |
| Тип ЩЭ | Встраиваемый без слаботочного отсека |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Срок службы | 25 лет |
| Вид щита этажного | Встраиваемый без слаботочного отсека |
| Количество квартир (счетчиков) | 1 |
| Глубина встраиваемой части | 135 мм |
| Номер цвета RАL | 7035 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216522234 | 4690216522234 | 4690216522234 |
| Вес брутто, кг | 16.0000 | 16.0000 | 16.0000 |
| Объем, м³ | 0.14321250 | 0.14321250 | 0.14321250 |
| Длина, м | 0.1500 | 0.1500 | 0.1500 |
| Ширина, м | 0.9500 | 0.9500 | 0.9500 |
| Высота, м | 1.0050 | 1.0050 | 1.0050 |
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)
Прочее
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Инструкции
Инструкция по монтажу ЩЭ EKF Basic (PDF, 1.0 МБ)
3D-модели
3D-модель v3 (STEP, 3.1 МБ)
Чертежи
Чертеж «ЩЭ 1-8 кв. без слаботочного отсека (1000х650х150) EKF Basic v3» (PDF, 869.3 КБ)
Чертеж «ЩЭ 1-8 кв. без слаботочного отсека (1000х650х150) EKF Basic v3» (DWG, 2.6 МБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
