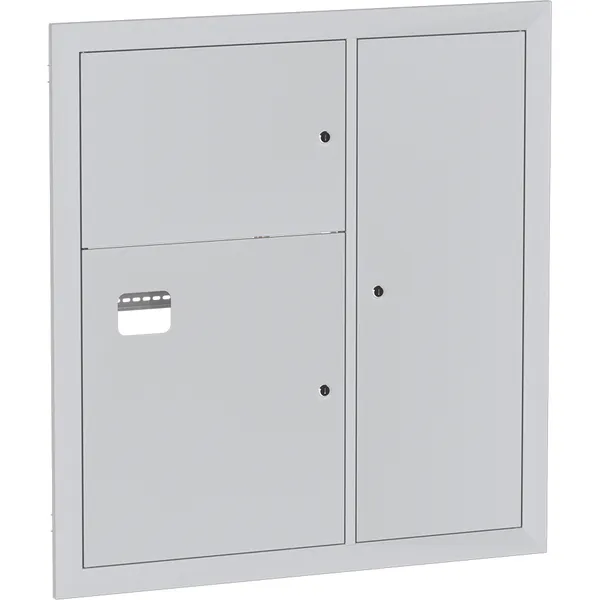

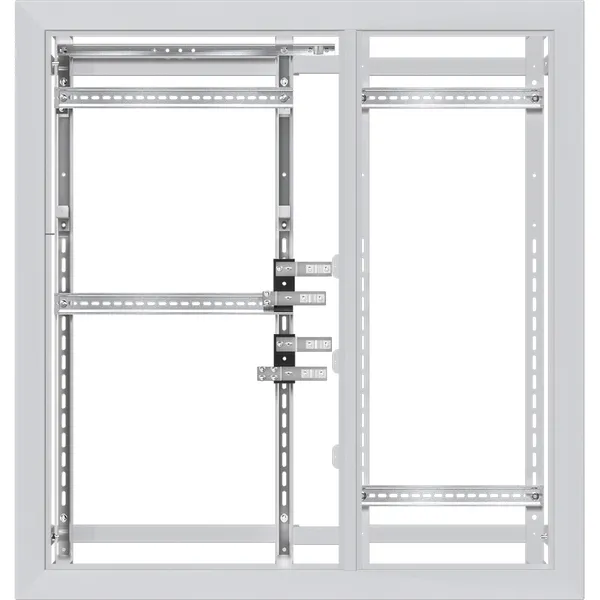

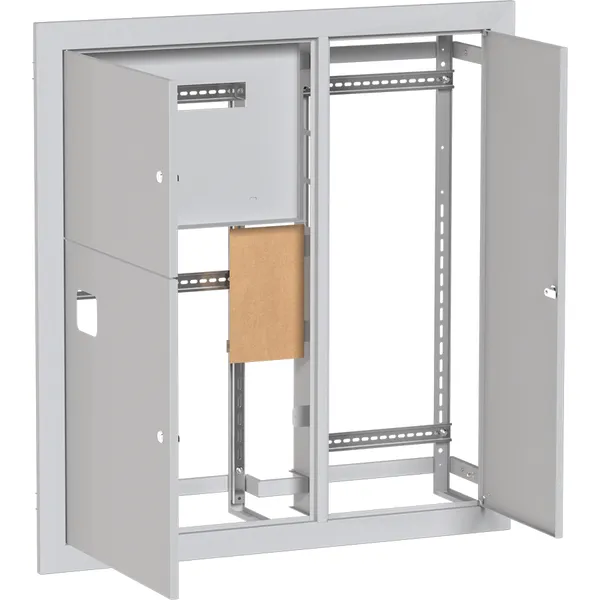

Щит этажный 1 кв. (1000x950x150) PROXIMA EKF
/products/B7B20AE54F9BC185A402A395D6BD21BD.png)
/products/8BBC72A1D9004E8AAA340CFA160B4871.png)
/products/ECF4428608B70060A057E2C1147E49C9.png)
/products/B7B20AE54F9BC185A402A395D6BD21BD.png)
/products/8BBC72A1D9004E8AAA340CFA160B4871.png)
/products/ECF4428608B70060A057E2C1147E49C9.png)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Заказная
|
| Цвет | Серый |
| Ширина, мм | 950 |
| Высота, мм | 1 000 |
| Глубина, мм | 150 |
| С монтажной платой/панелью | Нет |
| Количество дверей | 3 |
| Встраивается в стену | Да |
| Гарантийный срок хранения, лет | 5 |
| Срок службы | 25 лет |
| Возможно настенное крепление | Нет |
| Серия | PROxima |
| Возможна напольная установка | Нет |
| Материал | Сталь |
| Гарантийный срок эксплуатации, лет | 5 |
| Степень защиты (IP) | IP31 |
| Подходит для сборок (наборный) | Нет |
| Отделка поверхности | С порошковым покрытием |
| Есть штрихкод на каждой штуке товара | Да |
| Соответствие ГОСТ/МЭК/ТУ | ТУ 3434-002-52681400-2019 |
| Вид щита этажного | Встраиваемый со слаботочным отсеком справа |
| Количество квартир (счетчиков) | 1 |
| Глубина встраиваемой части | 135 мм |
| Номер цвета RАL | 7035 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216438597 | 4690216438597 | 4690216438597 |
| Вес брутто, кг | 16.0000 | 16.0000 | 16.0000 |
| Объем, м³ | 0.17688100 | 0.17688100 | 0.17688100 |
| Длина, м | 1.0480 | 1.0480 | 1.0480 |
| Ширина, м | 0.9700 | 0.9700 | 0.9700 |
| Высота, м | 0.1740 | 0.1740 | 0.1740 |
Описание
Описание
Корпуса щитов этажных предназначены для приема, поквартирного распределения и учета электроэнергии, а так же защиты групповых линий квартир при перегрузках и коротких замыканиях. Для размещения устройств телефонной, радио-трансляционной, телевизионной аппаратуры и других слаботочных систем.
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Паспорт «Щит этажный 1–8 квартир EKF PROXIMA» (PDF, 247.8 КБ)
Мастер-каталоги
Мастер-каталог «Щиты этажные ЩЭ EKF PROxima» (PDF, 915.5 КБ)
Прочее
Устройства этажные. Каталог типовых решений v1.0. (PDF, 8.8 МБ)
Информационное письмо. Минимальное количество на производство нестандартных устройств этажных (PDF, 157.4 КБ)
Инструкции
Инструкция по монтажу ЩЭ EKF PROxima (PDF, 1.3 МБ)
3D-модели
3D - модели «Устройства этажные и аксессуары для многоквартирного дома» (7Z, 36.1 МБ)
3D-модель «Щит этажный 1 кв. (1000х950х150) PROXIMA EKF» (STEP, 7.0 МБ)
Чертежи
Чертеж «ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3» (DWG, 5.3 МБ)
Чертеж «ЩЭ 1-9 кв. (1000х950х150) IP31 EKF PROxima v3» (PDF, 2.2 МБ)
Чертежи «Устройства этажные и аксессуары для многоквартирного дома» (7Z, 10.4 МБ)
Промо-материалы
Презентация «Устройства этажные» (PPTX, 23.4 МБ)
