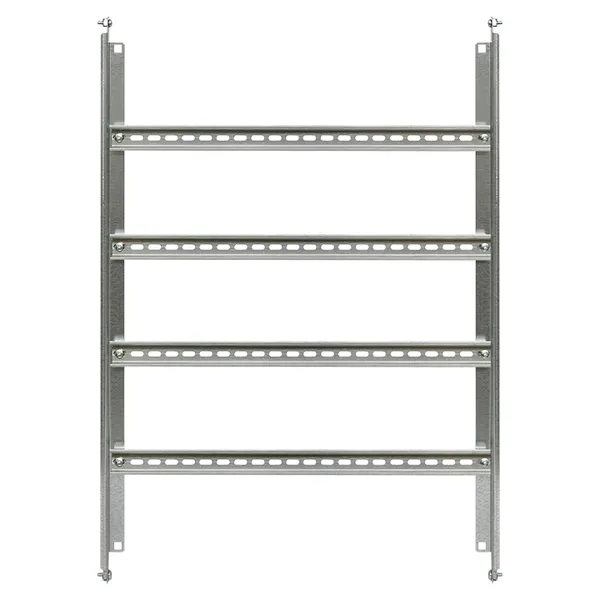

Шасси с дин-рейками на 96 модулей для 80.60.25 "Гранит"
/products/9BCF03C9CB9E860E5167846BCAD6822B.jpg)
/products/F12AD779136E3BC5633DE7AB451784F0.jpg)
/products/D4EA436889AA5D9ACFEFDB89A1064830.jpg)
/products/06F3DF8C1172958AFFCF8167E198B19D.jpg)
/products/041366B68D32C5711D0CD4EC01D3A1BD.jpg)
/products/9BCF03C9CB9E860E5167846BCAD6822B.jpg)
/products/F12AD779136E3BC5633DE7AB451784F0.jpg)
/products/D4EA436889AA5D9ACFEFDB89A1064830.jpg)
/products/06F3DF8C1172958AFFCF8167E198B19D.jpg)
/products/041366B68D32C5711D0CD4EC01D3A1BD.jpg)
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Снята с производства |
| Высота, м | 800 |
| Гарантийный срок хранения, лет | 5 |
| Гарантийный срок эксплуатации, лет | 5 |
| Срок службы, лет | 10 лет |
| Модель/исполнение | Крепежный профиль |
| Материал | Сталь оцинкованная |
| Толщина материала, м | 3 |
| Длина, м | 600 |
| Форма просечки (отверстия) | Продольный паз |
| Вид монтажа | Навесной |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 1 |
| Единица хранения | Штука | Штука | Штука |
| Штрих-код | 4690216437293 | 4690216437293 | 4690216437293 |
| Вес брутто, кг | 2.3160 | 2.3160 | 2.3160 |
| Объем, м³ | 0.01532100 | 0.01532100 | 0.01532100 |
| Длина, м | 0.5740 | 0.5740 | 0.5740 |
| Ширина, м | 0.6510 | 0.6510 | 0.6510 |
| Высота, м | 0.0410 | 0.0410 | 0.0410 |
Описание
Описание
Корпуса серии «Гранит» позволяют собирать на их основе любой вид НКУ для использования в промышленных или неблагоприятных погодных условиях. Использование в промышленных или неблагоприятных погодных условиях. Изготавливаются со степенью защиты IP66 и имеют климатическое исполнение УХЛ1.
Применение
- Применяются в сферах производства и промышленности, а также в объектах гражданского и инфраструктурного строительства.
- Предназначены для:
- • сборщиков щитов управления;
- • автоматизации и пунктов распределения.
- Возможность использования на улице в том числе в качестве щита учета электроэнергии.
Комплектация
- 1. Корпус электрощита
- 2. Монтажная панель
- 3. Фланец для ввода кабеля (при выборе исполнения с фланцами)
- 4. Поводок заземления
- 5. Замки IP54 – трехгранный ключ
- 6. Накладки на замок IP65
- 7. Силиконовые заглушки отверстий в задней стенке корпуса
- 8. Монтажные комплекты для настенной установки и навесной установки
- 9. Наклейка «Молния», «Заземление»
- 10. Паспорт
Документация
Документация
Сертификаты
Отказное письмо (PDF, 1.8 МБ)
Паспорта
Информационное письмо (PDF, 107.3 КБ)
Мастер-каталоги
Мастер-каталог «ЩМПг «Гранит» IP66 EKF PROxima» (PDF, 335.9 КБ)
Прочее
Презентация (PDF, 1.9 МБ)
3D-модели
3D-модель "Шасси с дин-рейками на 96 модулей для 80.60.25 "Гранит" EKF PROxima" (STEP, 697.0 КБ)
Промо-материалы
Презентация «ЩМПг «Гранит» IP66» (PDF, 1.4 МБ)
