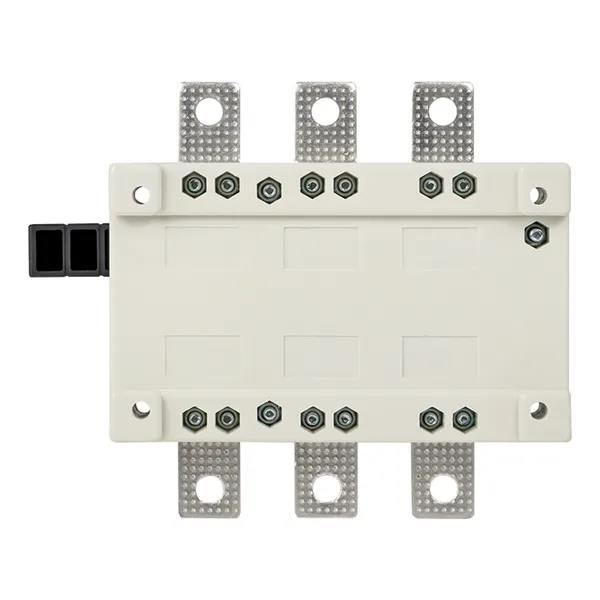

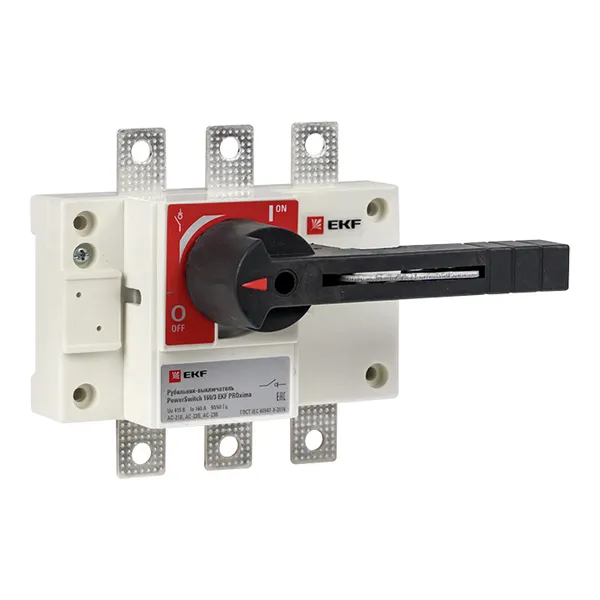

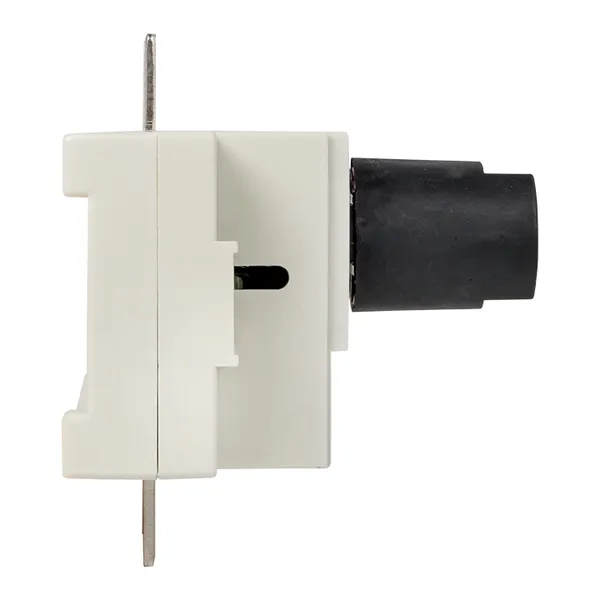

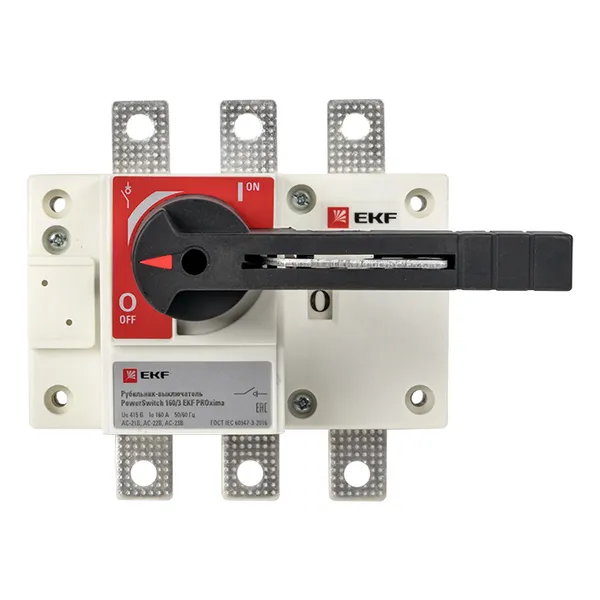

Рубильник-выключатель 160A 3P c рукояткой управления для прямой установки PowerSwitch EKF
Рекомендованная розничная цена 9 540 ₽ за шт
Базовая цена 12 720 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь вам по телефону
Описание
Описание
Рубильники-выключатели PowerSwitch 160 А – 3150 А EKF предназначены для работы в трёхфазных сетях переменного тока частотой 50 Гц с номинальным напряжением до 660 В в устройствах распределения электрической энергии для неавтоматических нечастых операций включения и отключения токов нагрузки в номинальном режиме. Механизм рубильника обеспечивает мгновенное (13,8 м/ с) размыкание контактов независимо от скорости перемещения рукоятки. Оболочка, изготовленная из ненасыщенной полиэфирной смолы, армированной стекловолокном, обладает превосходными характеристиками огнестойкости, диэлектрическими характеристиками, устойчивостью к углекислому газу, и ударопрочностью. Обеспечивает безопасную эксплуатацию изделия при применении по назначению. Рубильники-выключатели обеспечивают двойное размыкание на полюс. Все контактные материалы представляют собой медный сплав, покрытый серебром, и обладают двумя разделительными контактными поверхностями. Большой зазор изоляции. Рубильники-выключатели имеют возможность фиксации ручки во избежание ошибочного включения.
Характеристики
Техническая спецификация
Статус | Регулярная |
Номин. продолжительный ток Iu, А | 160 |
Количество полюсов | 3 |
Номин. кратковременно выдерживаемый ток Icw, кА | 8 |
Условный номин. ток короткого замыкания Iq, кА | 13,6 |
Номин. коммутируем. мощность при AC-3, 400 В, кВт | 80 |
Макс. допустимое раб. напряжение Ue AC, В | 660 |
Номин. раб. напряжение, В | 400...660 |
Степень защиты (IP), передняя сторона | IP00 |
С блокировкой/запираемый (-ая) | Да |
Моторный привод встроенный | Нет |
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт | 80 |
Моторный привод опционально | Нет |
Серия продукции | PowerSwitch |

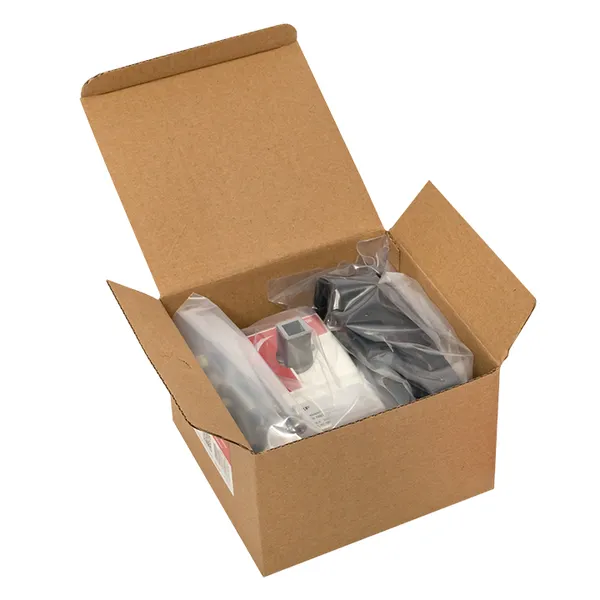

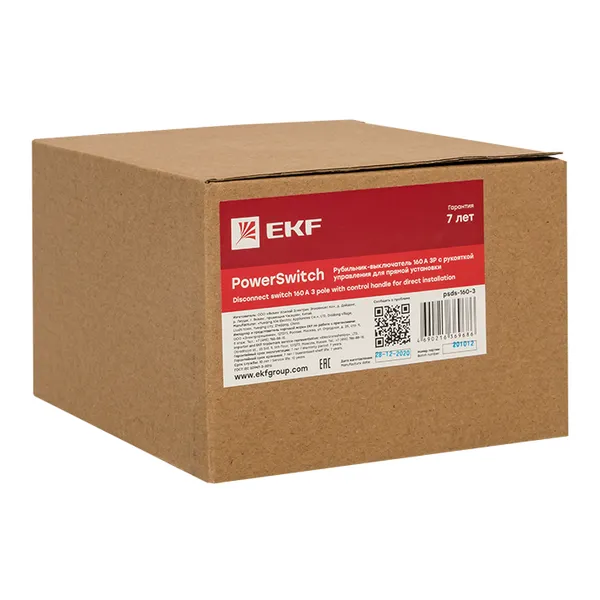

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 1 | 15 |
Единица хранения | Штука | Штука | Упаковка |
Штрих-код | 4690216369686 | 4690216369686 | 14690216369683 |
Вес брутто, кг | 1.1590 | 1.1590 | 17.9110 |
Объем, м³ | 0.00215500 | 0.00215500 | 0.03717300 |
Длина, м | 0.1520 | 0.1520 | 0.4470 |
Ширина, м | 0.1390 | 0.1390 | 0.3080 |
Высота, м | 0.1020 | 0.1020 | 0.2700 |
Документация
Документация
Сертификаты
Сертификат рубильник-переключатель PowerSwitch 63-3150А (PDF, 614.0 КБ)
Паспорта
Паспорт рубильник-выключатель PowerSwitch 160-3150А (PDF, 3.7 МБ)
Мастер-каталоги
Мастер-каталог "Выключатели-разъединители PowerSwitch до 4000А EKF" (PDF, 3.0 МБ)
3D - модели
Рубильник-выключатель 250A 3P c рукояткой управления PowerSwitch (STEP, 498.6 КБ)
Рубильник-выключатель PowerSwitch 1250_3 (STEP, 936.2 КБ)
Рубильник-выключатель PowerSwitch 1000 3P (STEP, 856.3 КБ)
Рубильник-выключатель PowerSwitch 630_3 (STEP, 773.1 КБ)
Рубильник-выключатель PowerSwitch 400_3 (STEP, 773.0 КБ)
