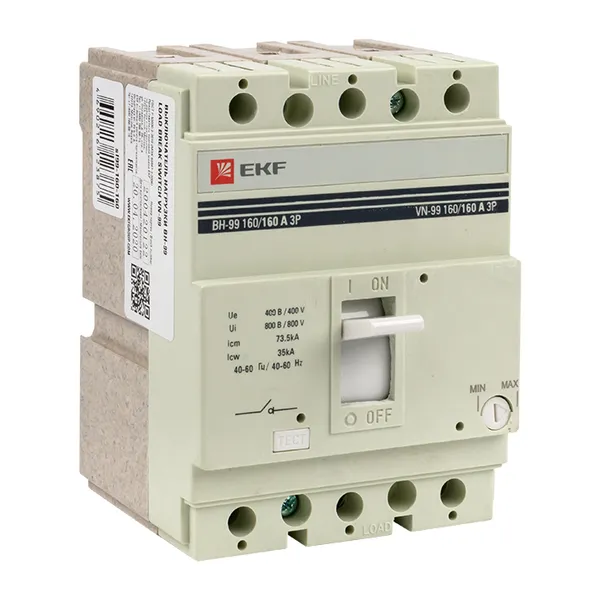

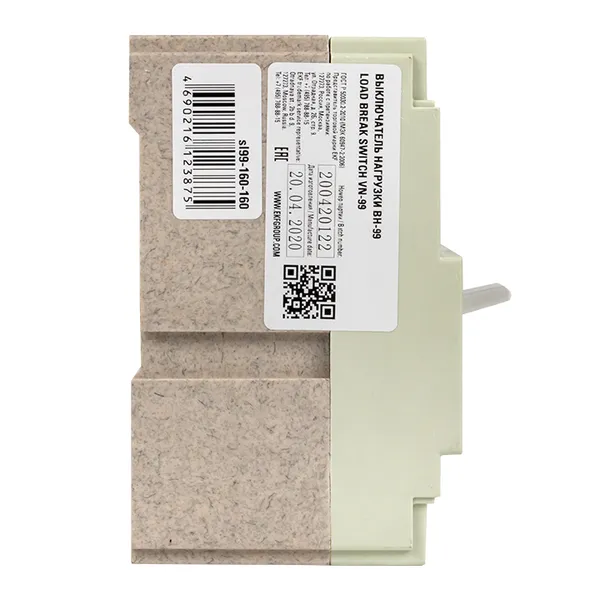

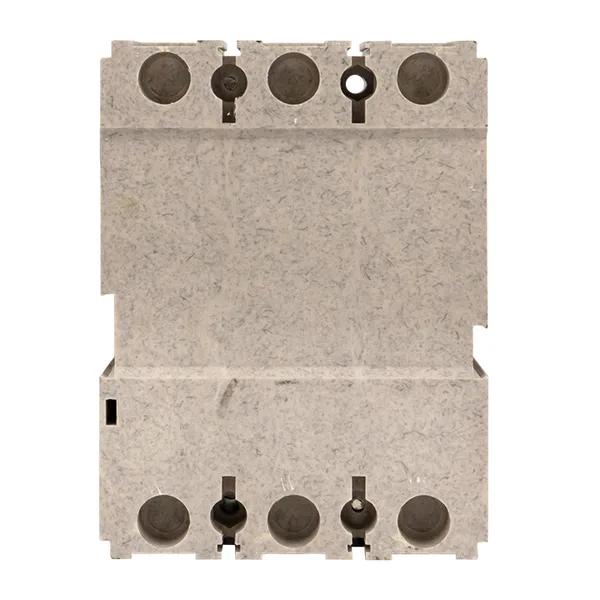

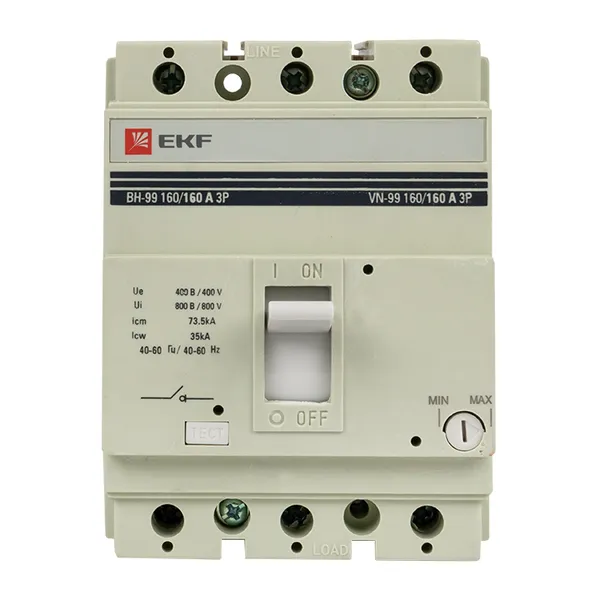

Выключатель нагрузки ВН-99 160/160А 3P EKF PROxima
/products/4EE9E5144B904E5BC51A62D9EC06026B.jpg)
/products/EDF63BA10AF46940D96FA55DED618B65.jpg)
/products/C27D6DDB37A71E5EF761B118A9BE879B.jpg)
/products/5CCAE83E6322779F84C95FE241D8D2B8.jpg)
/products/4EE9E5144B904E5BC51A62D9EC06026B.jpg)
/products/EDF63BA10AF46940D96FA55DED618B65.jpg)
/products/C27D6DDB37A71E5EF761B118A9BE879B.jpg)
/products/5CCAE83E6322779F84C95FE241D8D2B8.jpg)
Рекомендованная розничная цена 8 211 ₽ за шт
Базовая цена 10 948 ₽ за шт
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Номин. продолжительный ток Iu, А | 160 |
| Количество полюсов | 3 |
| Номин. раб. ток Ie при AC-3, 400 В, А | 160 |
| Номин. коммутируем. мощность при AC-3, 400 В, кВт | 110,85 |
| Подходит для напольного монтажа | Нет |
| Серия | EKF |
| Прямой контакт | Нет |
| Модель/исполнение | Выключатель |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| С нейтральным 0-положением (ОТКЛ) | Нет |
| Степень защиты (IP), передняя сторона | IP30 |
| Количество вспомогат. переключающих контактов | 0 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Рычажковый (перекидной рычаг) |
| Подходит для монтажа на передней стенке, 4 отверстия | Да |
| Подходит для установки в распределит. щит | Да |
| Подходит для промежуточного монтажа | Нет |
| Комплектное устройство в корпусе | Да |
| Гарантийный срок эксплуатации, лет | 7 |
| Материал корпуса | Пластик |
| С возвратом в нейтральное положение ("0") | Да |
| Гарантийный срок хранения, лет | 7 |
| Срок службы, лет | 10 |
| Производитель | EKF |
| Наличие сертификата ТРТС | Да |
| Есть штрихкод на каждой штуке товара | Да |
| Серия продукции | ВН-99 |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 1 | 6 |
| Единица хранения | Штука | Штука | Упаковка |
| Штрих-код | 4690216123875 | 4690216123875 | 14690216123872 |
| Вес брутто, кг | 1.0350 | 1.0350 | 6.5560 |
| Объем, м³ | 0.00143000 | 0.00143000 | 0.01067400 |
| Длина, м | 0.1430 | 0.1430 | 0.3130 |
| Ширина, м | 0.0990 | 0.0990 | 0.2890 |
| Высота, м | 0.1010 | 0.1010 | 0.1180 |
Описание
Описание
Выключатели нагрузки серии ВН-99 предназначены для нечастых оперативных включений и отключений питающих цепей в нормальном режиме. Выключатели могут применяться в электроустановках с номинальным напряжением 400 В переменного тока частотой 50 Гц и токами до 800 А. Выключатели ВН-99 имеют пять габаритов корпуса. Выключатели нагрузки соответствуют ГОСТ Р 50030.3–2012 (МЭК 60947–3:2008). Применяются для коммутации электрических цепей.
Применение
- В качестве вводных выключателей в электрощите для обеспечения объектов:
- • гражданского жилого строительства;
- • коммерческих строительных объектов;
- • производственных площадок;
- • в схемах автоматического включения резервного питания;
- • с секционированием (на трех выключателях) и без секционирования (на выключателях).
- Дистанционные коммутации электрооборудования, в схемах диспетчеризации и энергосбережения.
Документация
Документация
Сертификаты
Сертификат разъединители ПЦ (PDF, 1.8 МБ)
Паспорта
Паспорт «Выключатели нагрузки ВН-99» (PDF, 1.9 МБ)
Мастер-каталоги
Мастер-каталог "Выключатели нагрузки ВН-99 EKF" (PDF, 376.4 КБ)
3D-модели
3D-модели Выключатели нагрузки ВН-99 до 800А EKF PROxima (7Z, 938.1 КБ)
Чертежи
Мастер-каталог «Выключатели нагрузки ВН-99 EKF» (7Z, 938.1 КБ)
