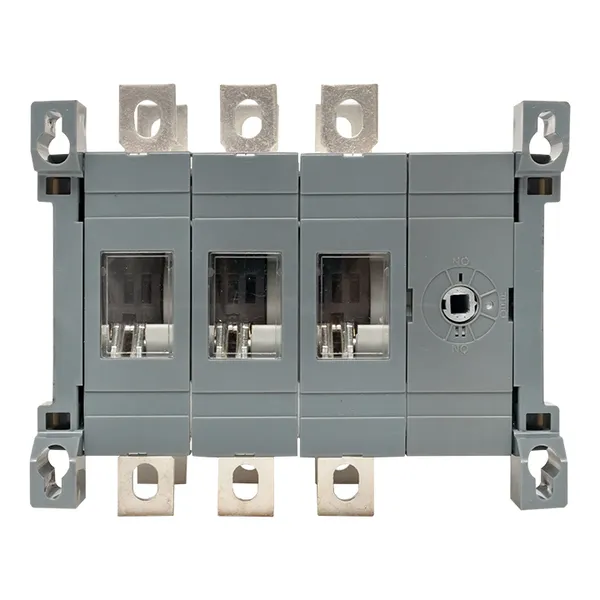

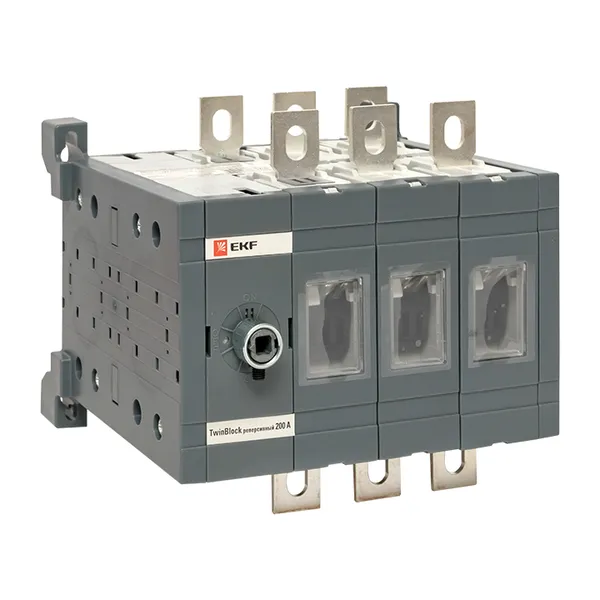

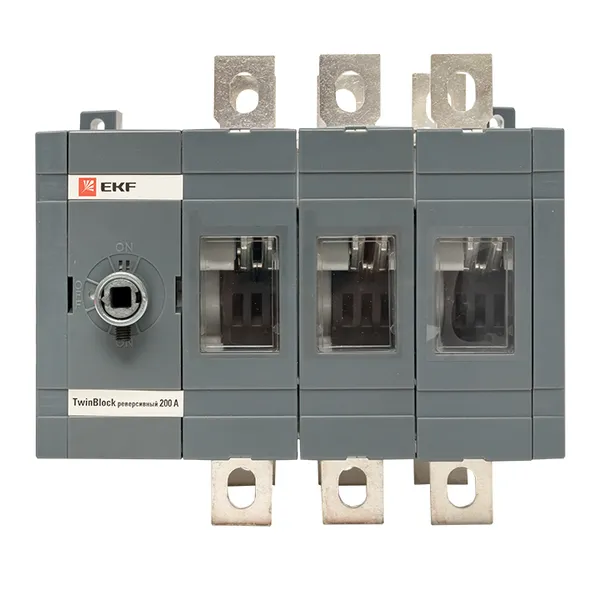

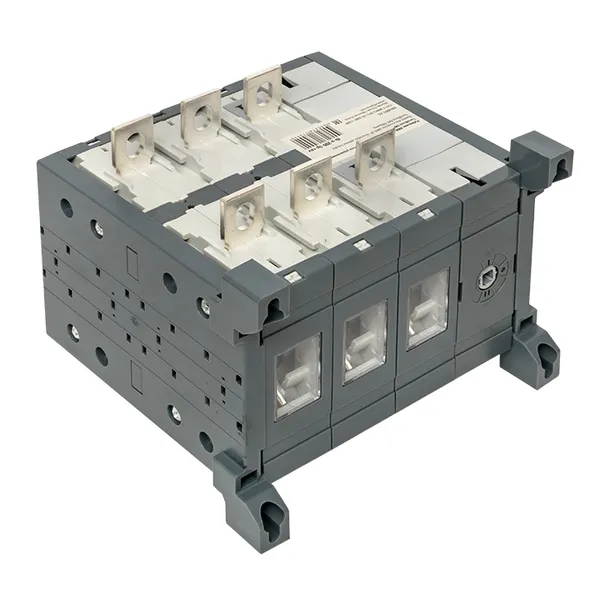

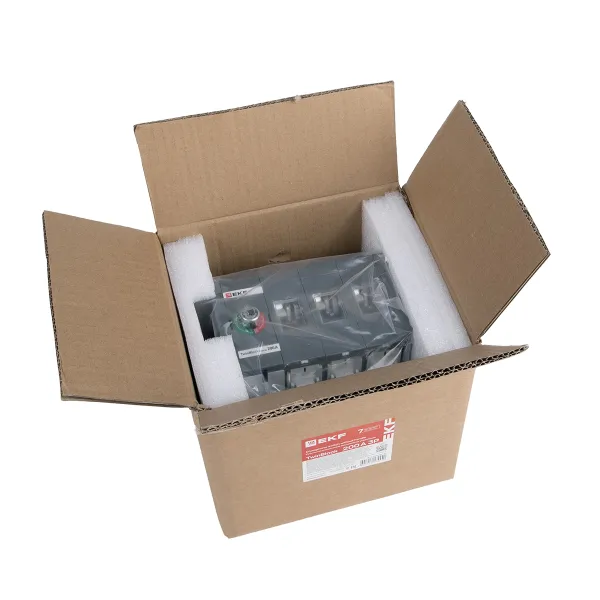

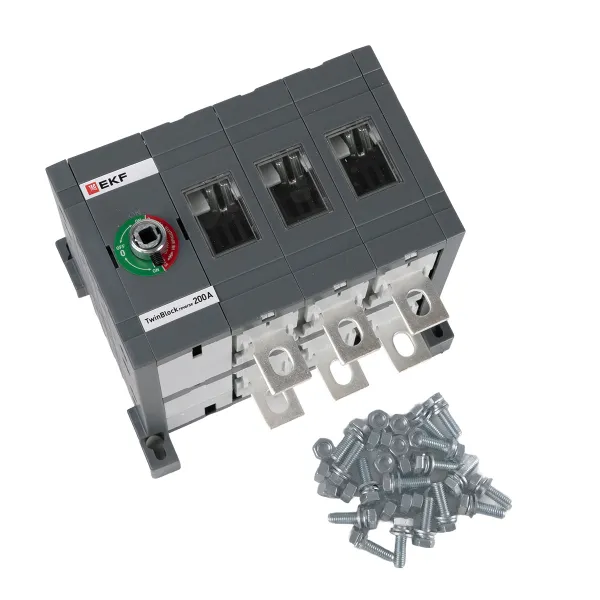

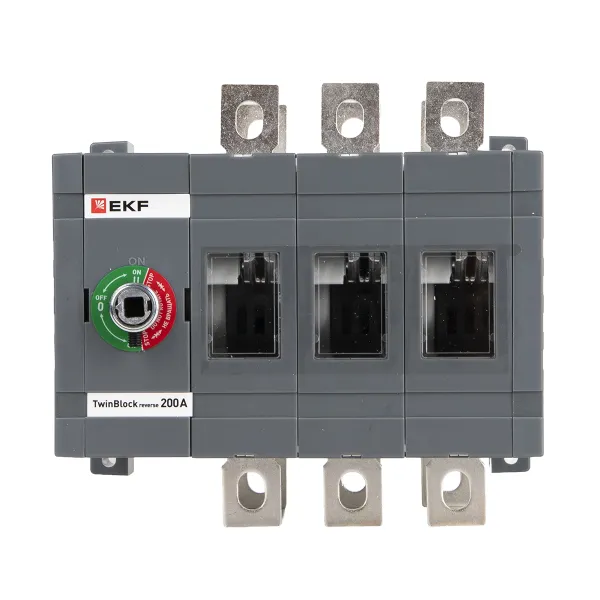

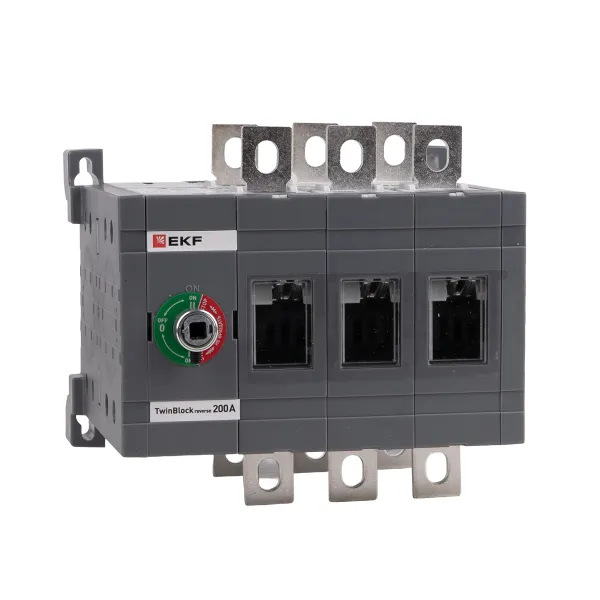

Рубильник 200A 3P реверсивный без рукоятки управления TwinBlock EKF

Артикул скопирован

Рекомендованная розничная цена 25 019 ₽ за шт

33 359 ₽ Базовая цена за шт

Товар есть в наличии

Промо-страница продукта

Нужна помощь в выборе?

Наши менеджеры смогут оперативно помочь
вам по телефону 8 800 333-88-15 доб. 2, электронной почте 911.help@ekf.su или заполните форму

Техническая спецификация


Статус	Регулярная
Номин. продолжительный ток Iu, А	200
Количество полюсов	3
Реверсивный переключатель	Да
Номин. кратковременно выдерживаемый ток Icw, кА	8
Условный номин. ток короткого замыкания Iq, кА	40,5
С блокировкой/запираемый (-ая)	Да
Тип подключения силовой электрич. цепи	Болтовое соединение
Номин. мощность в рабочем режиме при AC-23, 400 В, кВт	99
Степень защиты (IP), передняя сторона	IP00
Номин. раб. напряжение, В	400...690
Количество вспомогат. нормально разомкнутых (НО) контактов	0
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Количество вспомогат. переключающих контактов	0
Моторный привод встроенный	Нет
Серия	EKF
Серия продукции	TwinBlock

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество в упаковке	1	1	4
Единица хранения	Штука	Штука	Упаковка
Штрих-код	4690216174440	4690216174440	14690216174447
Вес брутто, кг	3.0900	3.0900	13.3130
Объем, м³	0.01036200	0.01036200	0.04907700
Длина, м	0.2020	0.2020	0.4780
Ширина, м	0.2290	0.2290	0.4140
Высота, м	0.2240	0.2240	0.2480

Описание

Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.

Промо-страница продукта

Применение

Выключатели-разъединители серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей. TwinBlock имеют следующие исполнения:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
Для моделей 160-800А предусмотрена возможность установки дополнительного полюса.
Для моделей без рукоятки предусмотрены два типа рукояток:
• выносная рукоятка для управления через дверь;
• рукоятка управления для прямой установки на рубильник.
