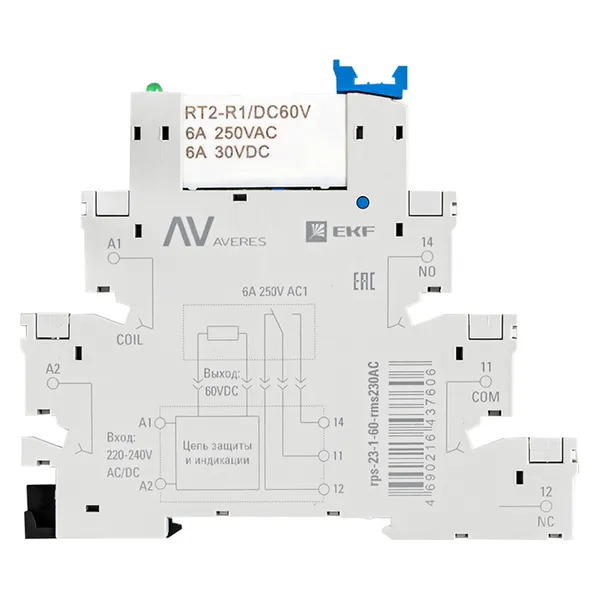

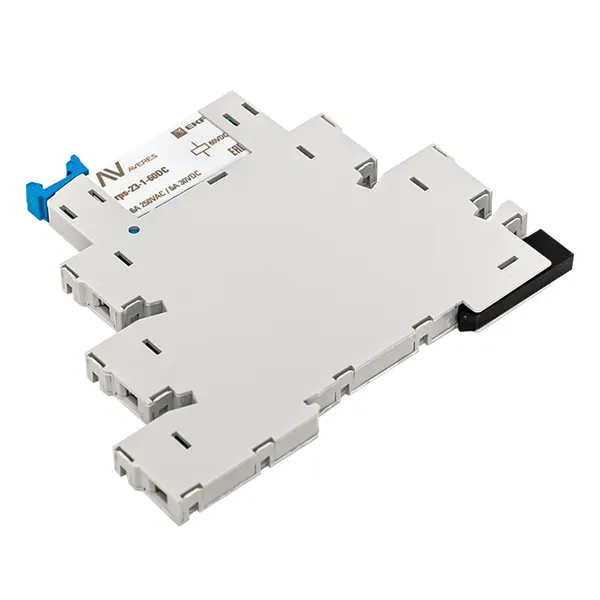

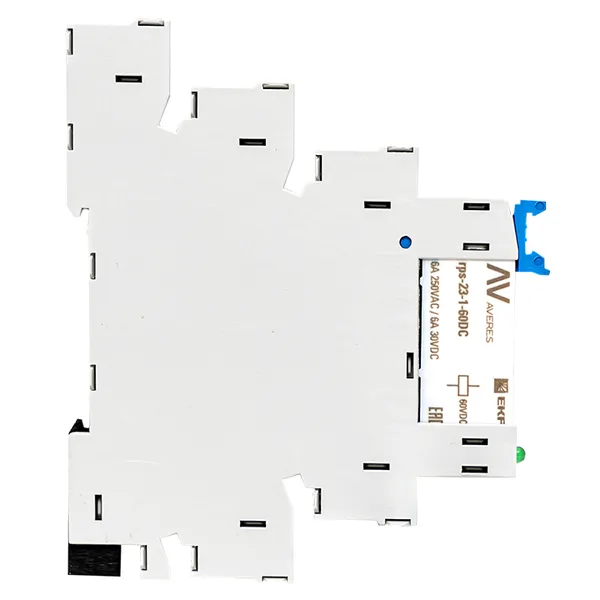

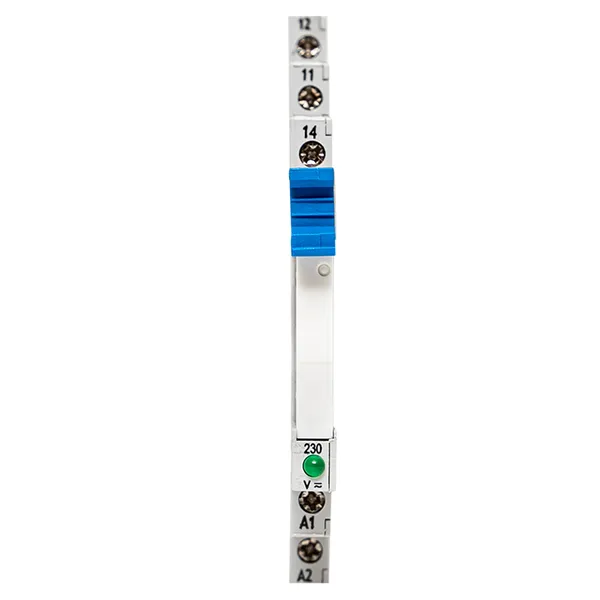

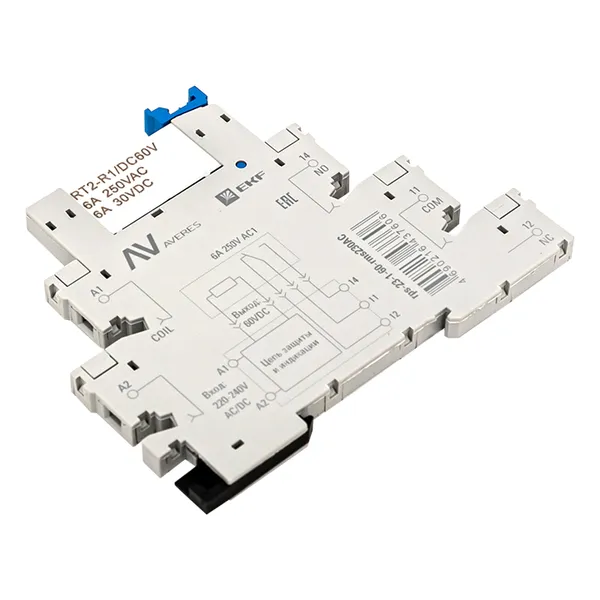

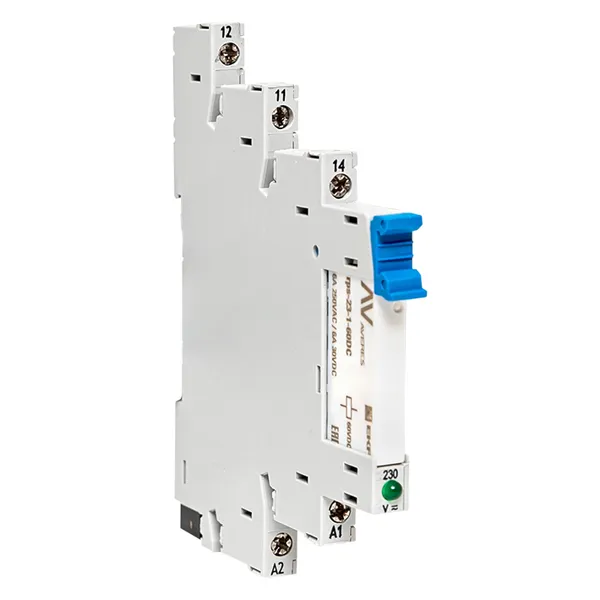

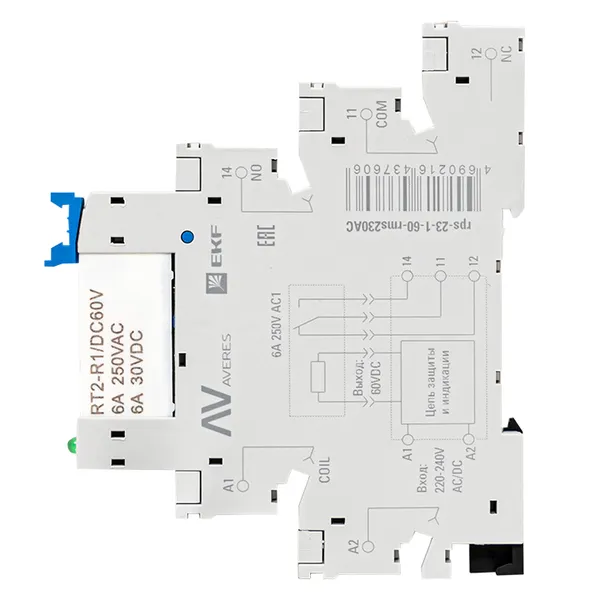

Реле промежуточное с розеткой в сборе РП slim 23/1 6A 230В AC
/products/09BFFEDABCA0C4D853C877444BF2816A.jpg)
/products/FE7DF1BB2D29427AF256DC9C2E4CD701.jpg)
/products/DB3579A5A5A3489C367D8BF7BF20214A.jpg)
/products/C9FA2838216F8C98D2FCA4A483244A25.jpg)
/products/9EA59907ED10F0AF7FC61078A61A6DC4.jpg)
/products/0B61A1E33CAE7C01D7ED06587BD3FFC1.jpg)
/products/532BCA310BC2FFD175BEF89E9E82C0FF.jpg)
/products/8465C487AB4CCB296D4190B6E6CE6909.jpg)
/products/09BFFEDABCA0C4D853C877444BF2816A.jpg)
/products/FE7DF1BB2D29427AF256DC9C2E4CD701.jpg)
/products/DB3579A5A5A3489C367D8BF7BF20214A.jpg)
/products/C9FA2838216F8C98D2FCA4A483244A25.jpg)
/products/9EA59907ED10F0AF7FC61078A61A6DC4.jpg)
/products/0B61A1E33CAE7C01D7ED06587BD3FFC1.jpg)
/products/532BCA310BC2FFD175BEF89E9E82C0FF.jpg)
/products/8465C487AB4CCB296D4190B6E6CE6909.jpg)
Рекомендованная розничная цена 1 369 ₽ за шт
Базовая цена 1 825 ₽ за шт
на складах EKF
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус |
Регулярная
|
| Тип продукции | Реле промежуточное |
| Серия | Averes |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 230...230 |
| Количество переключающих (перекидных) контактов | 1 |
| Номин. ток, А | 6 |
| Тип переключающих контактов | Двойной контакт |
| Со светодиодной (LED) индикацией | Да |
| Тип напряжения управления | AC (перемен.) |
| Ширина, мм | 6 |
| Высота, мм | 71 |
| Глубина, мм | 88 |
| Со съемными клеммами | Да |
| Полюсность | Свободная полюсность |
| Тип управления/переключения | Моностабильное |
| С принудительно управляемыми контактами | Нет |
| В комплекте с розеткой (цоколем) | Да |
| Тип подключения | Плоский штекерный разъем |
| Номин. напряжение питания цепи управления Us AC 60 Гц, В | 230...230 |
| Степень защиты (IP) | IP40 |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Гарантийный срок хранения, лет | 10 |
| Гарантийный срок эксплуатации, лет | 10 |
| Есть штрихкод на каждой штуке товара | Да |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Количество вспомогат. переключающих контактов | 0 |
| Тип подключения вспомогат. цепей | Винтовое соединение |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 20 | 600 |
| Единица хранения | Штука | Упаковка | Упаковка |
| Штрих-код | 4690216437606 | 4690216437668 | 14690216437603 |
| Вес брутто, кг | 0.0420 | 0.8500 | 25.0000 |
| Объем, м³ | 0.00004800 | 0.00123800 | 0.04557000 |
| Длина, м | 0.0800 | 0.0900 | 0.3000 |
| Ширина, м | 0.0060 | 0.1250 | 0.3100 |
| Высота, м | 0.1000 | 0.1100 | 0.4900 |
Описание
Описание

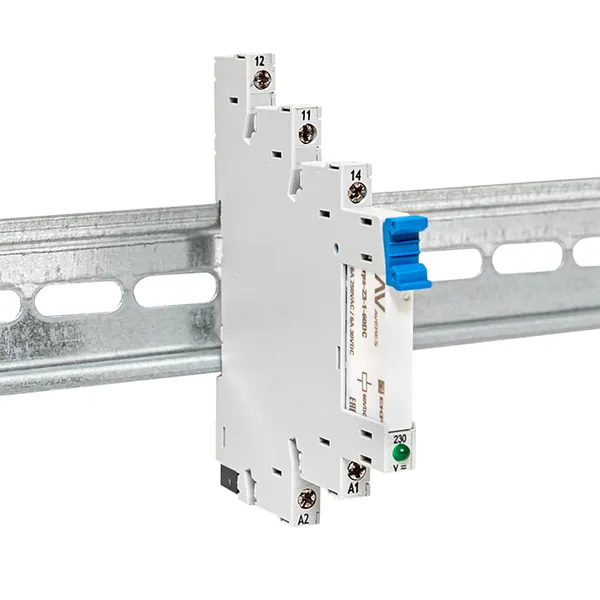

Реле промежуточные серии РП slim EKF AVERES и являются комплектным коммутационным оборудованием рассчитанным на токи до 10 А. Реле отличаются компактным исполнением Реле серии РП могут комплектоваться разъемами модульными серий РМ-22, РМ-22 и РМ-25 для крепления реле на 35-миллиметровой монтажной DIN-рейке. На модульном разъеме располагаются зажимы выводов, переключающих контактов и катушки. Возможна коммутация алюминиевым и медным проводом.
Применение
- Реле промежуточные серий AVERES применяются в цепях управления переменного тока напряжением до 230 В и постоянного тока до 220 В, используются в системах автоматизации и шкафах управления:
- • для замыкания-размыкания силовых цепей до 10 А;
- • гальванической развязки;
- • подачи команд управления от контроллера к исполнительным устройствам.
Комплектация
- 1. Изделие. 2. Паспорт на групповую упаковку.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417-036.CN.02.00180 (PDF, 2.9 МБ)
Паспорта
Паспорт «Реле промежуточные РП Slim AVERES EKF» (PDF, 355.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Реле промежуточные AVERES EKF» (PDF, 3.7 МБ)
Руководства
Таблица для подбора разъёмов, защитных модулей и реле линейки AVERES EKF (PDF, 72.3 КБ)
Презентации
Презентация «Промежуточные реле AVERES EKF» (PDF, 1.2 МБ)
3D-модели
3D-модели «Реле Slim AVERES EKF» (ZIP, 166.7 КБ)
Референсы
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
