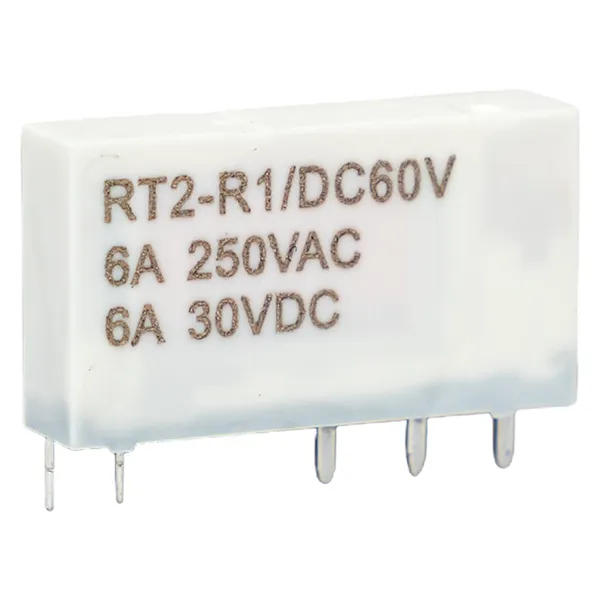

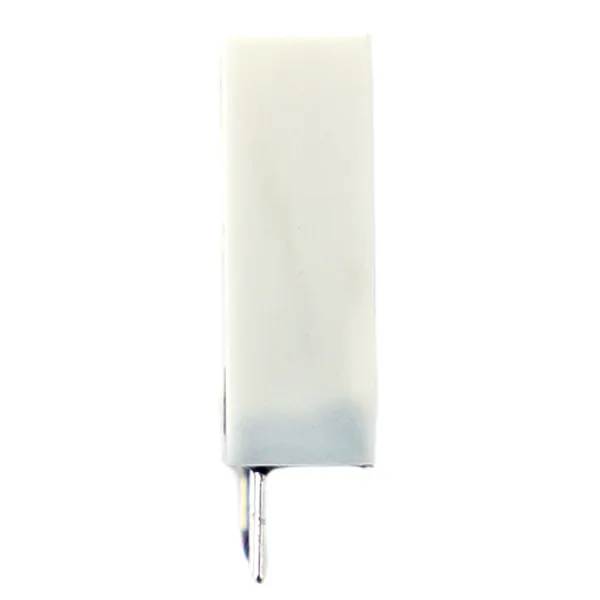

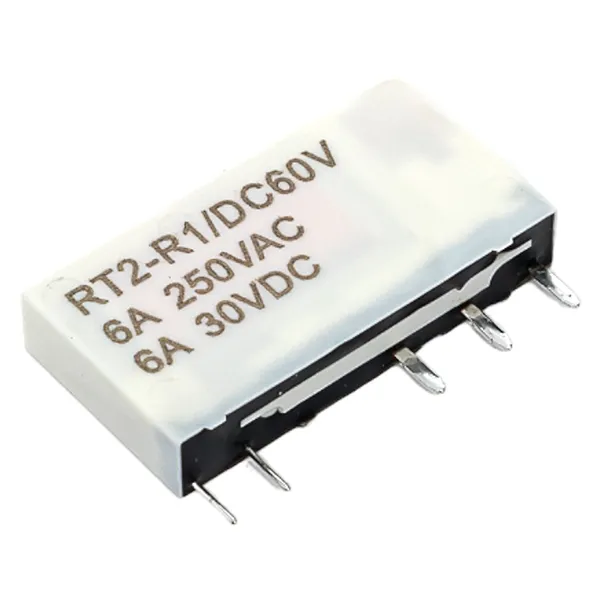

Реле промежуточное РП slim 23/1 6A 60В DC
/products/4293AA97C85EBD8A8AC6D821D743407A.jpg)
/products/A799700C3F8356D8C213A97EBEA38C08.jpg)
/products/43DCB909E7ABCB06FC62223AD981F9D7.jpg)
/products/9769EDE6F5E9B7926F6BD9531FE9D4AB.jpg)
/products/5C922B9443EBA8726A285303E58CF14A.jpg)
/products/DE5FF8B2700D22903D2C6447C49BE1D6.jpg)
/products/F51C71724843513C54BF315FCFE279D0.jpg)
/products/4293AA97C85EBD8A8AC6D821D743407A.jpg)
/products/A799700C3F8356D8C213A97EBEA38C08.jpg)
/products/43DCB909E7ABCB06FC62223AD981F9D7.jpg)
/products/9769EDE6F5E9B7926F6BD9531FE9D4AB.jpg)
/products/5C922B9443EBA8726A285303E58CF14A.jpg)
/products/DE5FF8B2700D22903D2C6447C49BE1D6.jpg)
/products/F51C71724843513C54BF315FCFE279D0.jpg)
Рекомендованная розничная цена 665 ₽ за шт
Базовая цена 887 ₽ за шт
66 500 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Регулярная |
| Серия | Averes |
| Тип продукции | Реле промежуточное |
| Количество переключающих (перекидных) контактов | 1 |
| Номин. напряжение питания цепи управления Us постоян. тока DC, В | 60...60 |
| Номин. ток, А | 6 |
| Тип переключающих контактов | Двойной контакт |
| Со светодиодной (LED) индикацией | Нет |
| Тип напряжения управления | DC (постоян.) |
| Ширина, мм | 5 |
| Высота, мм | 15 |
| Глубина, мм | 28 |
| Со съемными клеммами | Нет |
| Полюсность | Свободная полюсность |
| Тип управления/переключения | Моностабильное |
| С принудительно управляемыми контактами | Нет |
| В комплекте с розеткой (цоколем) | Нет |
| Тип подключения | Плоский штекерный разъем |
| Степень защиты (IP) | IP40 |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Гарантийный срок хранения, лет | 10 |
| Гарантийный срок эксплуатации, лет | 10 |
| Есть штрихкод на каждой штуке товара | Да |

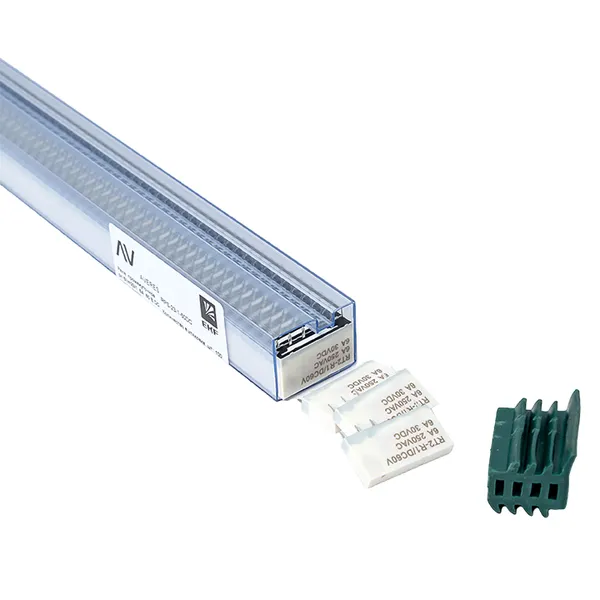

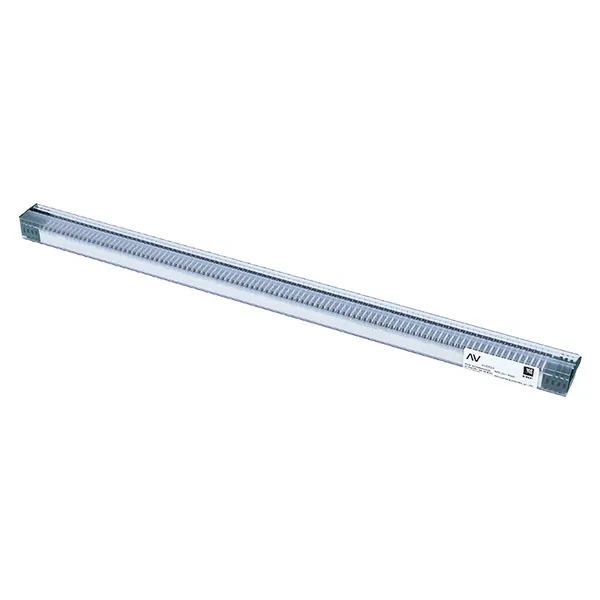

Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 100 | 1000 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216484600 | 4690216484792 | 14690216484607 |
| Вес брутто, кг | 0.0060 | 0.5790 | 6.2210 |
| Объем, м³ | 0.00000500 | 0.00035700 | 0.01548900 |
| Длина, м | 0.0300 | 0.5540 | 0.5910 |
| Ширина, м | 0.0080 | 0.0280 | 0.1820 |
| Высота, м | 0.0200 | 0.0230 | 0.1440 |
Описание
Описание
Реле промежуточные серии РП Slim применяются в цепях управления переменного тока напряжением до 230 В и являются комплектующим устройством. Реле промежуточные предназначены для гальванической развязки и передачи команд управления исполнительными элементами между силовыми цепями и цепями управления. Реле промежуточные серии РП Slim крепятся на 35-мм монтажную DIN-рейку с помощью разъемов модульных серии РМ Slim. На модульном разъеме располагаются зажимы выводов переключающих контактов и катушки
Применение
- Реле промежуточные серий AVERES применяются в цепях управления переменного тока напряжением до 230 В и постоянного тока до 220 В, используются в системах автоматизации и шкафах управления:
- • для замыкания-размыкания силовых цепей до 10 А;
- • гальванической развязки;
- • подачи команд управления от контроллера к исполнительным устройствам.
Комплектация
- 1. Изделие. 2. Паспорт на групповую упаковку.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417-036.CN.02.00180 (PDF, 2.9 МБ)
Паспорта
Паспорт «Реле промежуточные РП Slim AVERES EKF» (PDF, 355.8 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Реле промежуточные AVERES EKF» (PDF, 3.7 МБ)
Прочее
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 24.8 МБ)
Таблица подбора реле линейки PROxima (PDF, 251.9 КБ)
Таблица подбора реле линейки AVERES (PDF, 849.8 КБ)
Руководства
Таблица для подбора разъёмов, защитных модулей и реле линейки AVERES EKF (PDF, 72.3 КБ)
Презентации
Презентация «Промежуточные реле AVERES EKF» (PDF, 1.2 МБ)
3D-модели
3D-модели «Реле Slim AVERES EKF» (ZIP, 78.1 КБ)
Референсы
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
