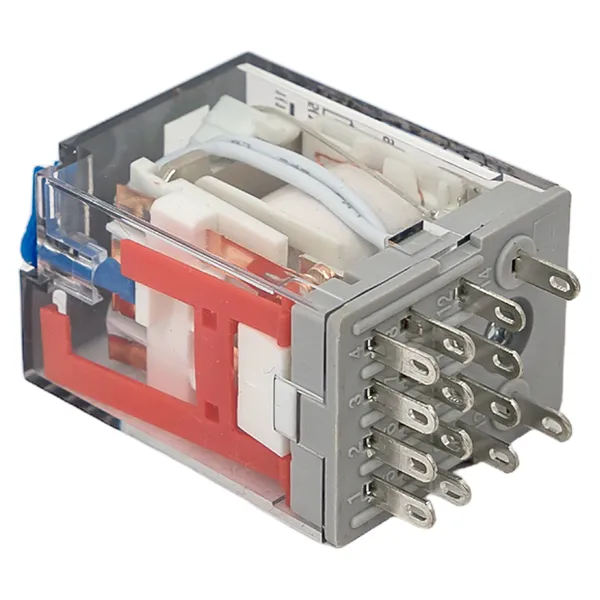

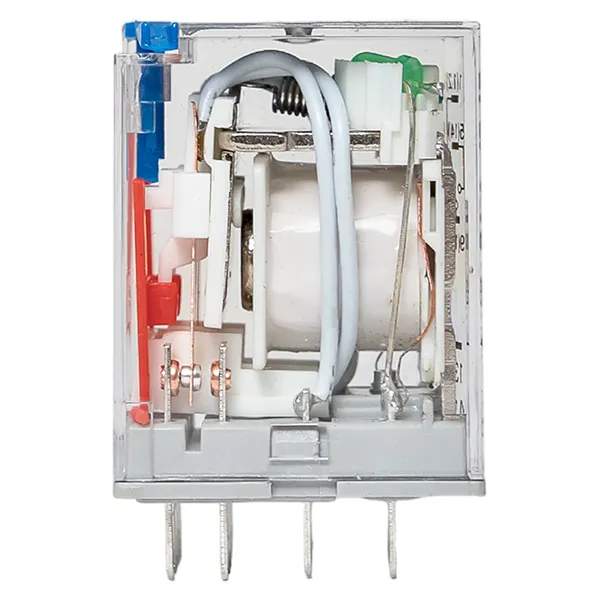

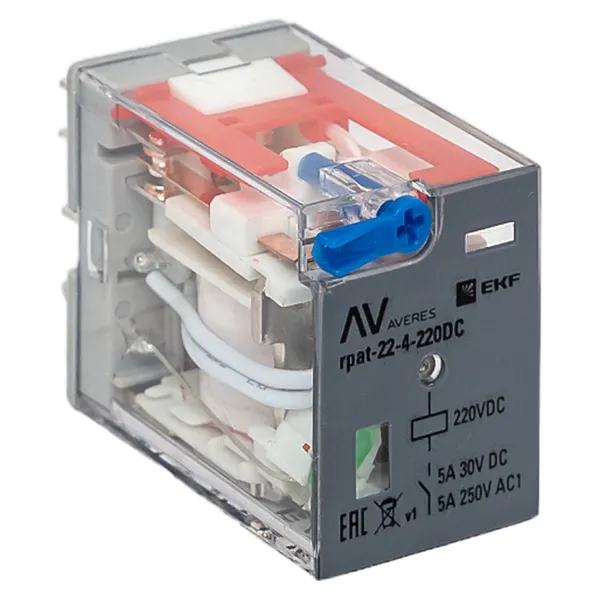

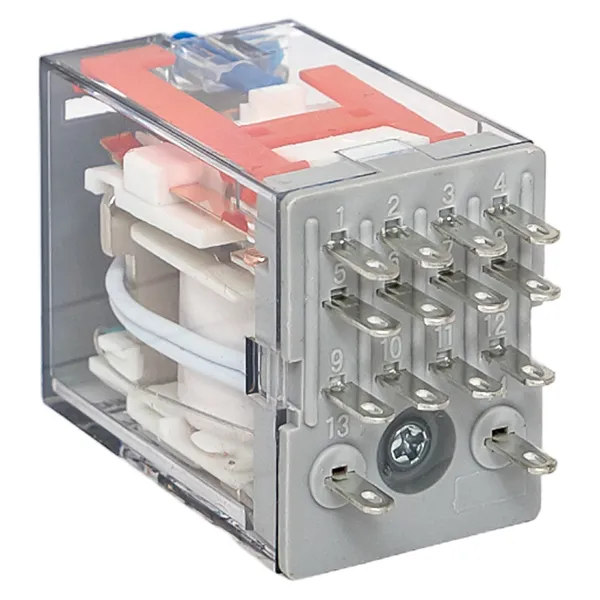

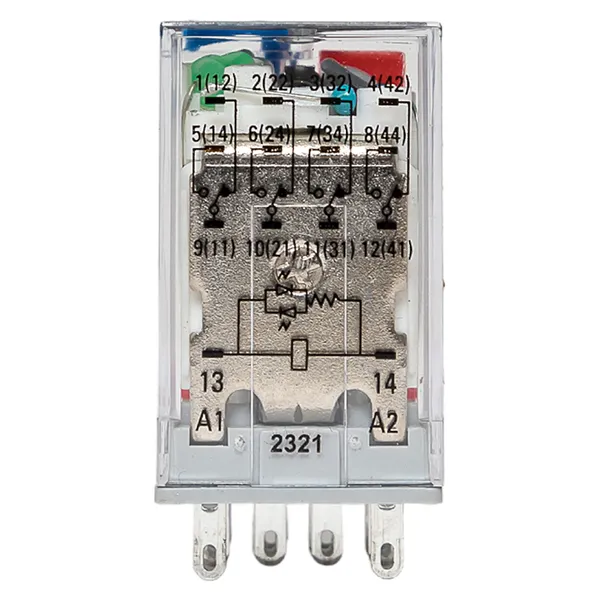

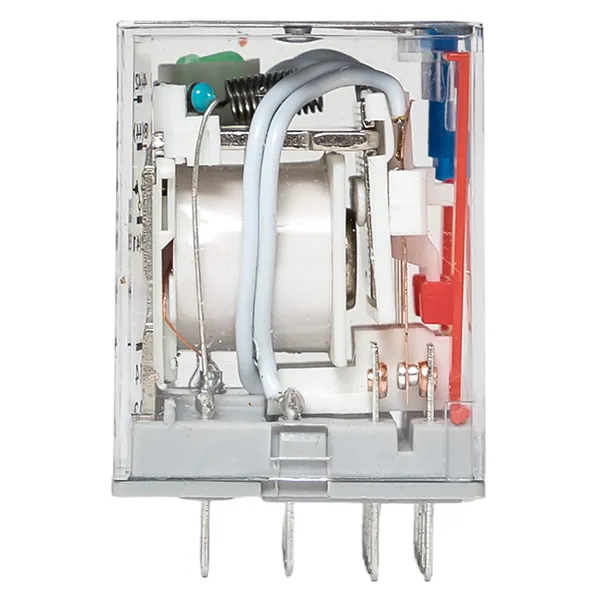

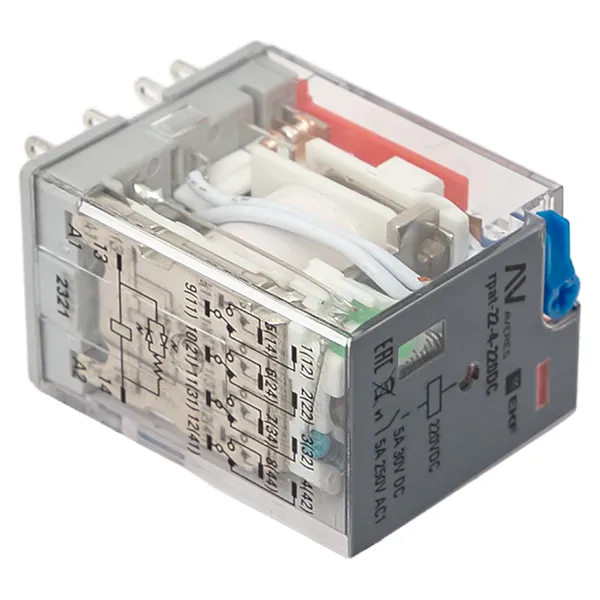

Реле промежуточное с кнопкой и мех. Индикацией RPAt 22/4 5A 220В DC EKF AVERES
Рекомендованная розничная цена 975 ₽ за шт
Базовая цена 1 300 ₽ за шт
19 500 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
| Статус | Временно не производится |
| Серия | Averes |
| Тип продукции | Реле промежуточное |
| Количество переключающих (перекидных) контактов | 4 |
| Номин. напряжение питания цепи управления Us постоян. тока DC, В | 220...220 |
| Номин. ток, А | 5 |
| Тип переключающих контактов | Двойной контакт |
| Со светодиодной (LED) индикацией | Да |
| Тип напряжения управления | DC (постоян.) |
| Ширина, мм | 20,3 |
| Высота, мм | 28 |
| Глубина, мм | 35 |
| Со съемными клеммами | Нет |
| Полюсность | Свободная полюсность |
| Тип управления/переключения | Моностабильное |
| С принудительно управляемыми контактами | Да |
| В комплекте с розеткой (цоколем) | Нет |
| Тип подключения | Плоский штекерный разъем |
| Степень защиты (IP) | IP40 |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Гарантийный срок хранения, лет | 10 |
| Гарантийный срок эксплуатации, лет | 10 |
| Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество в упаковке | 1 | 20 | 300 |
| Единица хранения | Штука | Коробка | Коробка |
| Штрих-код | 4690216484488 | 4690216484495 | 14690216484485 |
| Вес брутто, кг | 0.0330 | 0.7010 | 11.1950 |
| Объем, м³ | 0.00001900 | 0.00093600 | 0.01765200 |
| Длина, м | 0.0390 | 0.1370 | 0.3500 |
| Ширина, м | 0.0260 | 0.1020 | 0.3340 |
| Высота, м | 0.0190 | 0.0670 | 0.1510 |
Описание
Описание
Реле промежуточные серии RPA применяются в цепях управления переменного тока напряжением до 230 В и являются комплектующим устройством. Реле промежуточные предназначены для галь- ванической развязки и передачи команд управления исполнительными элементами между силовыми цепями и цепями управления. Реле промежуточные серии RPA крепятся на 35-мм монтажную DIN-рейку с помощью разъемов модульных серии RM4 или RM5. На модульном разъеме располагаются зажимы выводов переключающих контактов и катушки
Применение
- Реле промежуточные серий AVERES применяются в цепях управления переменного тока напряжением до 230 В и постоянного тока до 220 В, используются в системах автоматизации и шкафах управления:
- • для замыкания-размыкания силовых цепей до 10 А;
- • гальванической развязки;
- • подачи команд управления от контроллера к исполнительным устройствам.
Комплектация
- 1. Изделие. 2. Паспорт на групповую упаковку.
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417-036.CN.02.00180 (PDF, 2.9 МБ)
Паспорта
Паспорт «Модули для промежуточных реле RP AVERES EKF» (PDF, 307.5 КБ)
Паспорт «Реле промежуточные 3-х и 4-х контактные RPA и RPAt AVERES EKF» (PDF, 422.0 КБ)
Мастер-каталоги
Мастер-каталог, раздел «Реле промежуточные AVERES EKF» (PDF, 3.7 МБ)
Руководства
Таблица для подбора разъёмов, защитных модулей и реле линейки AVERES EKF (PDF, 72.3 КБ)
Презентации
Презентация «Промежуточные реле AVERES EKF» (PDF, 1.2 МБ)
3D-модели
3D-модели «Реле промежуточные 3-х и 4-х контактные RPA и RPAt AVERES EKF» (ZIP, 1.9 МБ)
Референсы
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
