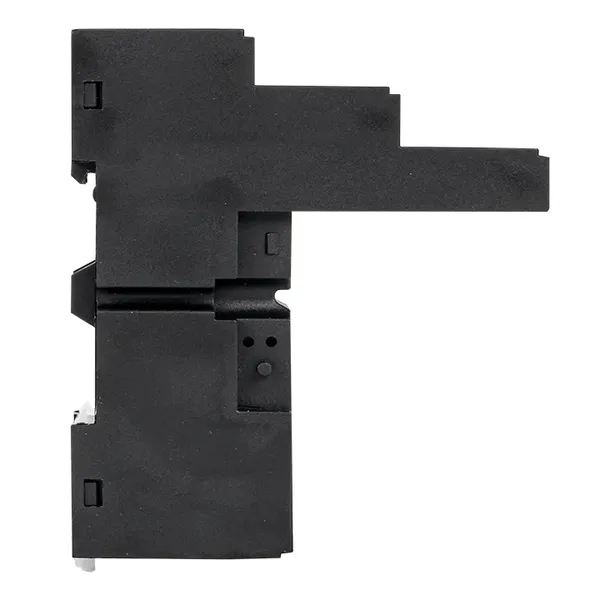

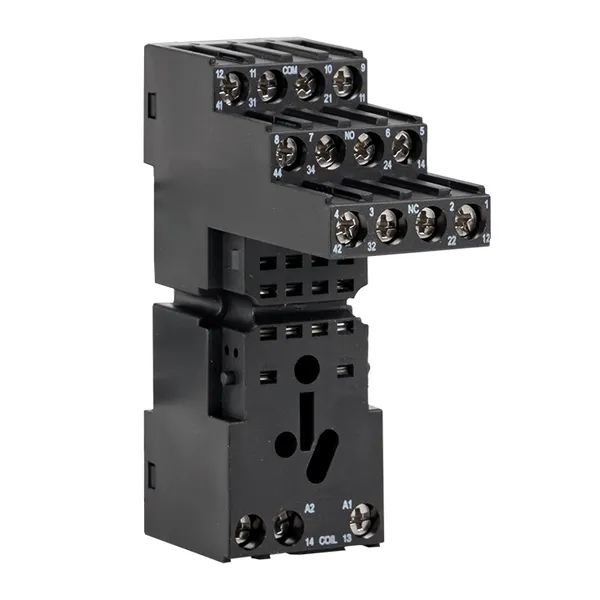

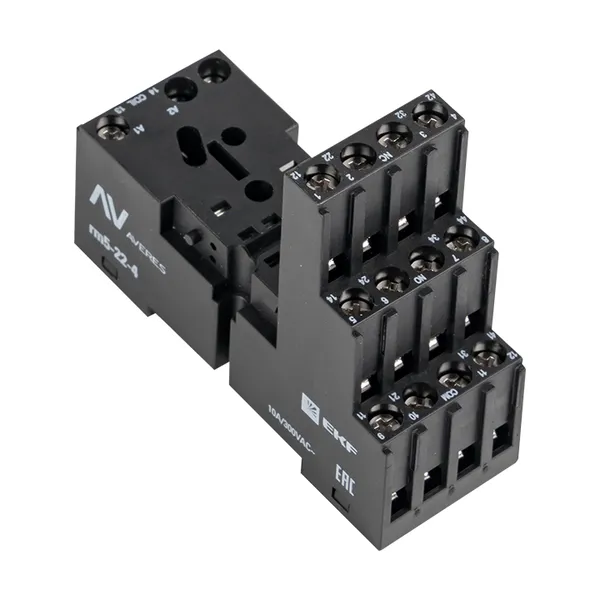

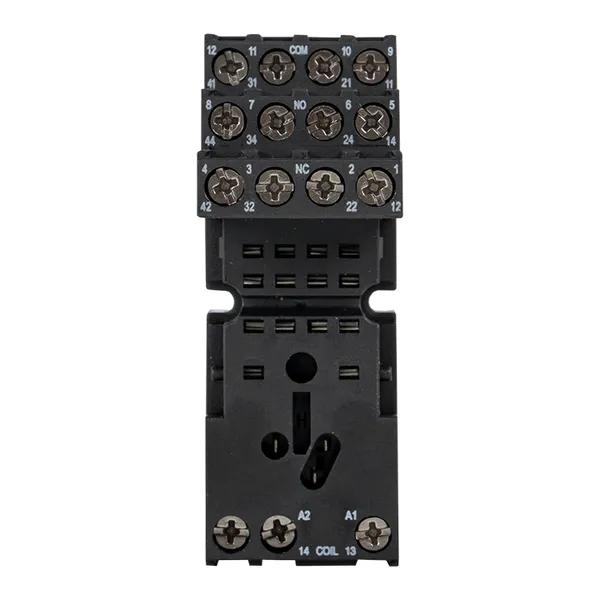

Разъем для реле РM5 22/4 EKF AVERES
Рекомендованная розничная цена 477 ₽ за шт
Базовая цена 637 ₽ за шт
4 770 ₽ Цена за упаковку
Нужна помощь в выборе?
Наши менеджеры смогут оперативно помочь
вам по телефону
Характеристики
Техническая спецификация
Статус | Регулярная |
Серия | Averes |
Тип продукции | Разъем для реле |
Количество пинов (штырьков) | 14 |

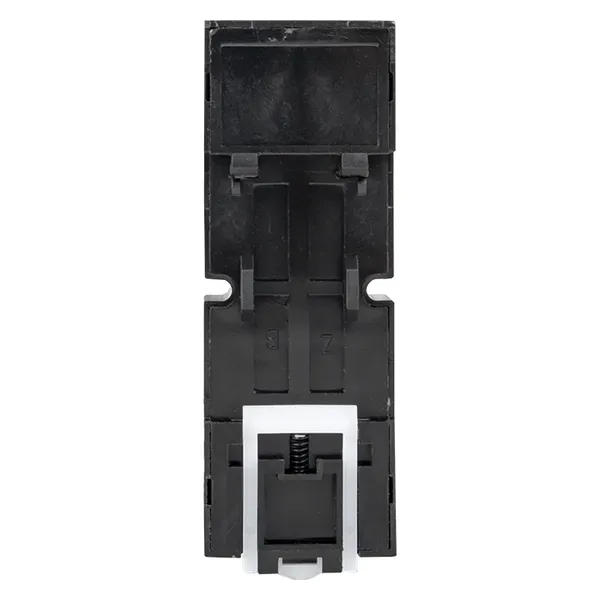

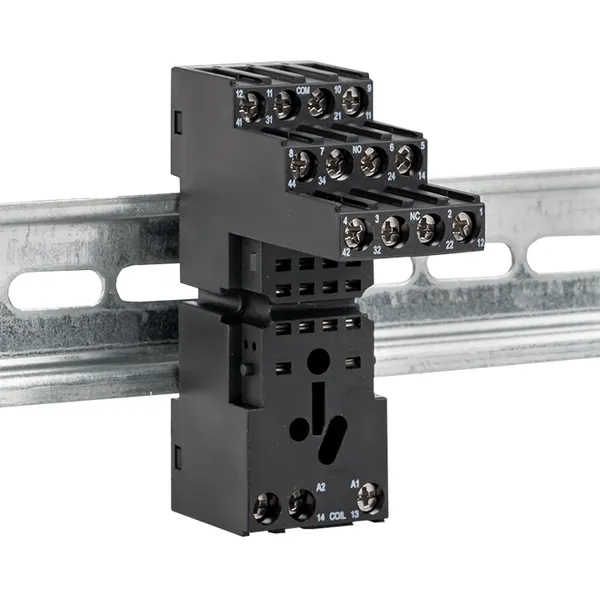

Способ монтажа | DIN-рейка (с O-профилем) 35 мм |
Ширина, мм | 27 |
Высота, мм | 75 |
Глубина, мм | 61 |
Со съемными клеммами | Нет |
Возможно функциональное расширение | Нет |
Тип подключения | Винтовое соединение |
Гарантийный срок хранения, лет | 10 |
Гарантийный срок эксплуатации, лет | 10 |
Есть штрихкод на каждой штуке товара | Да |
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество в упаковке | 1 | 10 | 200 |
Единица хранения | Штука | Коробка | Коробка |
Штрих-код | 4690216363585 | 4690216363592 | 14690216363599 |
Вес брутто, кг | 0.0646 | 0.7850 | 16.7680 |
Объем, м³ | 0.00013194 | 0.00172500 | 0.04894900 |
Длина, м | 0.0760 | 0.1500 | 0.3520 |
Ширина, м | 0.0280 | 0.1620 | 0.4090 |
Высота, м | 0.0620 | 0.0710 | 0.3400 |
Описание
Описание

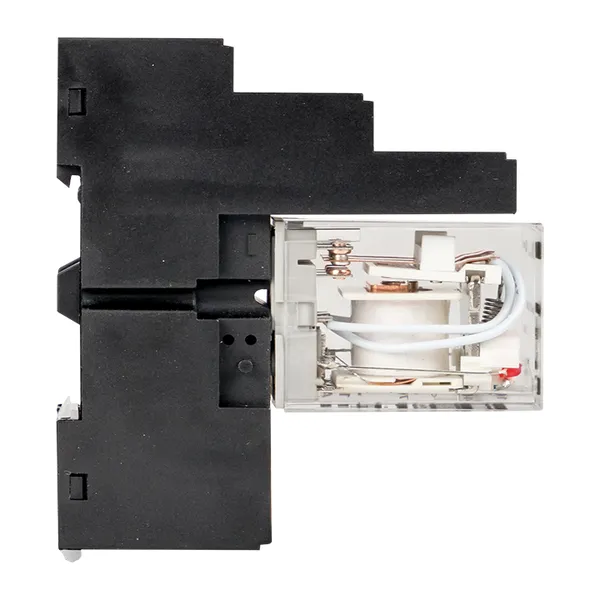

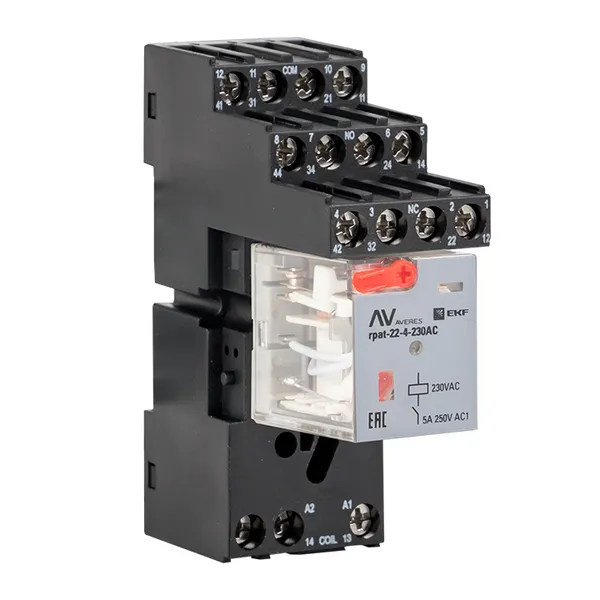

Разъемы модульные серии РМ4/РМ5 предназначаются для крепления реле промежуточных на 35-мм монтажной DIN-рейке. На модульном разъеме располагаются зажимы выводов переключающих контактов и катушки. Разъемы Push-in оснащены зажимными клеммами, в остальных разъемах используются винтовые клеммы.
Применение
- Реле промежуточные серий AVERES применяются в цепях управления переменного тока напряжением до 230 В и постоянного тока до 220 В, используются в системах автоматизации и шкафах управления:
- • для замыкания-размыкания силовых цепей до 10 А;
- • гальванической развязки;
- • подачи команд управления от контроллера к исполнительным устройствам.
Комплектация
- 1) Разъем для реле
- 2) Маркировочная площадка
- 3) Держатель реле РМ-22-36 EKF AVERES
- 4) 1 паспорт на групповую упаковку
Документация
Документация
Сертификаты
Сертификат соответствия ЕАЭС KG 417-036.CN.02.00180 (PDF, 2.9 МБ)
Паспорта
Паспорт «Модули для промежуточных реле RP AVERES EKF» (PDF, 307.5 КБ)
Паспорт «Разъемы модульные РМ4 и РМ5 AVERES EKF» (PDF, 1.1 МБ)
Мастер-каталоги
Мастер-каталог, раздел «Реле промежуточные AVERES EKF» (PDF, 3.7 МБ)
Прочее
Референс-лист реализованных проектов на EKF по автоматизации (PDF, 24.8 МБ)
Таблица подбора реле линейки AVERES (PDF, 849.8 КБ)
Таблица подбора реле линейки PROxima (PDF, 251.9 КБ)
Руководства
Таблица для подбора разъёмов, защитных модулей и реле линейки AVERES EKF (PDF, 72.3 КБ)
Презентации
Презентация «Промежуточные реле AVERES EKF» (PDF, 1.2 МБ)
3D-модели
3D-модели «Разъемы RM4 и RM5 для реле AVERES EKF» (ZIP, 5.6 МБ)
Референсы
Референс-лист реализованных проектов по автоматизации (PDF, 38.4 МБ)
